Datos del producto:
|
| Condición: | Nuevo | Tipo del poder: | Motor eléctrico |
|---|---|---|---|
| Profundidad de la perforación: | el 150m | Diámetro del agujero: | 37-47 mm |
| Esfuerzo de torsión de la salida: | LOS 72-275N.M | Velocidad de rotación: | 500-1700 RPM |
| Diámetro de Rod: | 33/43m m | LONGITUD DE TUBO DE TALADRO: | 1500m m |
| Capacidad completa del plumón: | kn 30 | Poder del motor: | kilovatio 380V/18.5 |
| Presión de la bomba de fango: | Mpa 3 | Peso: | 500 KILOGRAMOS |
| Color: | Modificado para requisitos particulares | Dimensión-palo: | 1700*400*300m m |
| Alta luz: | perforadora de la base,perforadora hidráulica de la base |
||

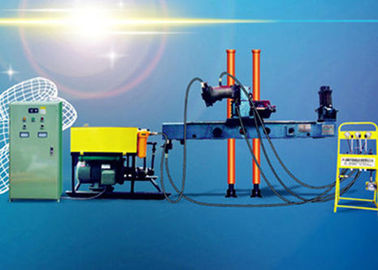

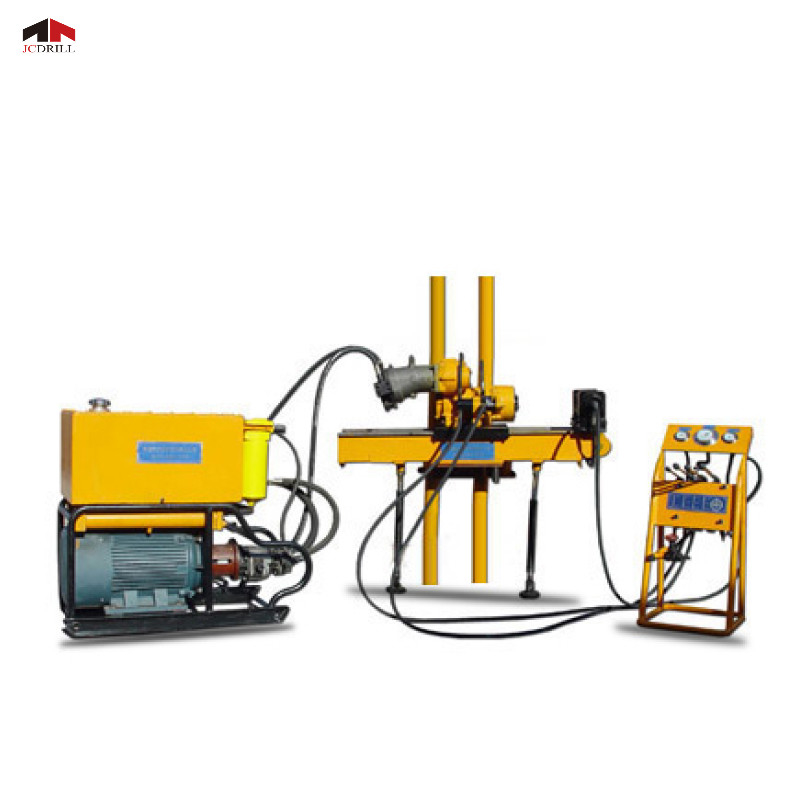

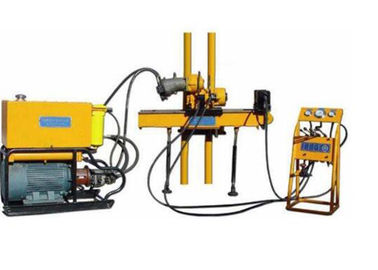

motor eléctrico de la perforadora del 150M Full Hydraulic Core para el proyecto del túnel
Uso
La plataforma de perforación de la base del túnel, junto con una bomba particular, es el componente principal del equipo de perforación del túnel. La bomba es lo mismo con la que está usada sobre la tierra. Sin embargo, hay un cierto requisito especial para la plataforma de perforación de la base del túnel. Consiste en cuatro porciones: máquina, plataforma del control, unidad de poder y el tanque de aceite principales. Los cuatro se ligan juntos a través del conducto flexible.
Para hacer el trabajo de la plataforma de perforación de la base del túnel, tiene que cavar una cámara. En cuanto a su tamaño, depende encendido. Para algunas pequeñas plataformas de perforación, no hay necesidad para excavar la cámara y la plataforma de perforación sí mismo puede viajar a lo largo del túnel.
Características
1. Es separado en la estructura, pequeña de tamaño, luz en el peso, flexible en el movimiento y en funcionamiento conveniente.
2. La pompa hydráulica es conducida por el motor eléctrico a prueba de explosiones a través del sistema operativo, después la pompa hydráulica hace cumplir el motor hidráulico para hacer que perfora la cabeza para girar, y al mismo tiempo, el movimiento de la cabeza del taladro es observado por el mecanismo de la velocidad doble del cilindro y de la cadena del aceite.
3. La tirada hidráulica puede satisfacer la función de grillos y de la protección del poder-apagado.
4. La función de desplazamiento y que extiende y de contracción del palo hace le conveniente para la parte inferior del palo a los tactos la tierra o la plataforma, así el aparejo de taladro será más estable.
5. El brazo oscilante y el palo pueden hacer virar de bordo el movimiento, que satisfacen la petición de la perforación del multi-ángulo.
6. La gama de velocidad giratoria del eje es ancha y el esfuerzo de torsión es grande.
Especificación
| Modelo | Unidad | JKY150 | JKY200 | JKY300 |
| Capacidad de la profundidad | m | 150 | 200 | 300 |
| Rod Diameter | milímetro | 33/43 | 33/43 | 33/43 |
| Diámetro de agujero | milímetro | 37-47 | 37-47 | 37-47 |
| Gama del ángulo de agujero | ° | 0-360 | 0-360 | 0-360 |
| Velocidad de rotación de la salida | RPM | 500-1700 | 500-1700 | 720-1800 |
| Esfuerzo de torsión de la salida | Nanómetro | 72-275 | 80-280 | 90-320 |
| Movimiento de la alimentación | milímetro | 500 | 850 | 900 |
| Capacidad completa del plumón | KN | 30 | 40 | 60 |
| Bomba del Modelo-aceite del motor | MN2-180M-4 | MN2-180M-4 | MN2-225S-4 | |
| Poder del motor | V/Kw | 380/18.5 | 380/18.5 | 380/37 |
| Bomba del Modelo-fango del motor | MN2-132S-4 | MN2-132S-4 | MN2-132S-4 | |
| Motor hidráulico | L6V55 | L6V55 | L6V80 | |
| Pompa hydráulica | CBF-F 50-10 | CBF-F 50-10 | CBF-F 80-10 | |
| El tanque de aceite | 80 L | 80 L | 150L | |
| Modelo de la bomba de fango | DA-120 | DA-120 | BWJ-80 | |
| Flujo de la bomba de fango | L/mim | 120 | 120 | 80 |
| Presión de la bomba de fango | Mpa | 3 | 3 | 3 |
| Peso-palo | Kilogramos | 160 | 260 | 380 |
| Dimensión-palo | milímetro | 1700*400*300 | 1600*400*300 | 1600*400*300 |
| El panel de la Peso-operación | Kilogramos | 58 | 60 | 60 |
| El panel de la Dimensión-operación | milímetro | 610*1050*530 | 610*1050*530 | 610*1050*530 |
| Estación del Peso-poder | Kilogramos | 275 | 280 | 450 |
| Estación del Dimensión-poder | milímetro | 1330*900*450 | 1330*900*450 | 1340*1010*560 |
Entrega que embala
