Datos del producto:
|
| Número de modelo: | AK50 | Dureza de la roca del taladro: | F=6-20 |
|---|---|---|---|
| Tipo: | Plataforma de perforación rotatoria | Uso: | Perforación del ancla, construcción |
| Profundidad de la perforación: | los 40-60m | Diámetro de la perforación: | 100 ~ 168m m |
| Consumo del aire: | 16-40m3/min | Longitud de tubo de perforación: | 1500m m |
| Gama del ángulo de agujero: | 0-360° | Velocidad rotatoria: | 30-60 R/min |
| Esfuerzo de torsión rotatorio: | EL 1500N.M | Voltaje: | 12V |
| Poder: | 12kw | Peso: | 120kgs |
| Alta luz: | aparejo de taladro montado correa eslabonada,equipo de la perforación de la construcción |
||

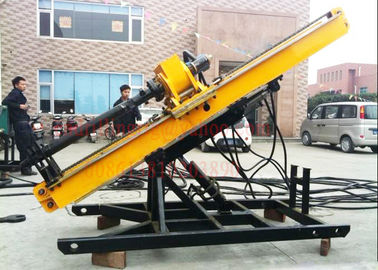

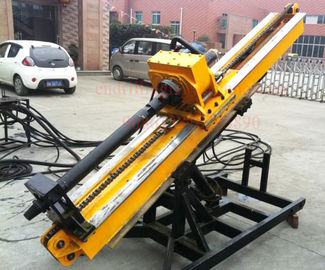

Plataformas de perforación de AK50 Front Mounted Adjustable Top Drive, perforadora hidráulica del ancla resistente de la pretensión
Impulsión engine&electric diesel del motor disponible
Uso
La plataforma de perforación de la construcción AK50 es una máquina superior actuada hidráulica llena del taladro de la cabeza del poder de la impulsión. Es aplicada perforar los agujeros resistentes del ancla de la pretensión en la cuesta lateral de la central eléctrica de agua, del ferrocarril o de los proyectos de la carretera, perforar los agujeros del drenaje y la mampostería de los agujeros de la pila en el tejado del túnel (galería). También prevenía o solucionar calamidad geológica, tal como derrumbamiento y hundimiento etc. de la roca además, también se utiliza para perforar el jet de alta presión que mampostea los agujeros.
Características
1. Tiene gran capacidad de perforación, amplia gama del uso, velocidad de perforación rápida y alta eficacia de perforación, así como capacidad potente de eliminar accidente.
2. el mecanismo de la extensión en el eje de la salida de la cabeza superior del poder de la impulsión puede proteger las herramientas de perforación eficazmente. Puede aumentar los agujeros del ángulo de elevación de la gama y del taladro del ángulo de inclinación del agujero, mientras que fija la placa superior del top de la cabeza y del agujero del poder de la impulsión hacia la dirección opuesta.
3. Un sistema de columnas ajustables delanteras en marco del taladro se utiliza para ajustar la altura del palo anticipada, que hace conveniente alinear con el sitio del agujero.
4. la estructura del aparejo es diseño separado del grupo, ofrece buen disassembility, soporte rápido y conveniente y transporte, ambiente mejor de trabajo y baja fuerza de trabajo así como teledirigido y la operación.
5. el palo se puede fijar en efectuar inmediatamente sin el marco del taladro con las piezas auxiliares (árbol y las hebillas horizontales), que lo hace posible para grandemente reducir el peso del aparejo y rápido.
6. El motor hidráulico, bomba es productos famosos de la marca, el otro ensamblado principal se selecciona preferencial a casa hizo productos reputados con de alta calidad. Todo el éstos se aseguran que el aparejo tenga funcionamiento corriente estable, calidad del producto confiable y vida de servicio larga. Tiene buena capacidad de intercambio debido al alto grado de normalización y al seriesization de piezas que llevan.
7. impulsión y operación completamente hidráulica, cambio stepless, operación simple, maintanance conveniente y pocas piezas que llevan.
8. El aparejo es conveniente para los diversos métodos de perforación tales como perforación del pedazo del carburo, perforación del taladro, perforación de martillo de DTH, perforación de la cubierta de la continuación, etc.
Especificación
| Profundidad de perforación | 60 ~ 40 m |
| Diámetro de perforación | ¢ 100 ~ 168 milímetros |
| especificaciones del taladro | × del ¢ 73 1500 milímetros de × del ¢ 89 1500 milímetros |
| Ángulo de inclinación de perforación | 0 ~ ° 120 |
| velocidad de la salida de la cabeza del poder (positivo y negativo) | 5 ~ 120 RPM |
| Esfuerzo de torsión de la salida nominal de la cabeza del poder | 2000 nanómetros |
| Movimiento de la cabeza del poder | 1800 milímetros |
| movimiento del resbalón del palo | 500 milímetros |
| fuerza máxima del tirón de la cabeza del poder | kN 30 |
| La fuerza de alimentación más grande de la cabeza del poder | kN 15 |
| presión clasificada del sistema hydráulico | Mpa 20 |
| Tipo poder del motor de Y180M-4 | 18,5 kilovatios |
| Tamaño del laico del anfitrión | × 1000 de 3000 × 1500 milímetros |
| Peso del aparejo | 1000 kilogramos |
| peso máximo de la parte (excepto el motor) | 200 kilogramos |
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía
