Datos del producto:
|
| Número de modelo: | CSD400 | Profundidad de la perforación: | los 0-400m |
|---|---|---|---|
| Diámetro de la perforación: | 90-450m m | Camión: | Sinotruck 6X4 |
| Uso: | Perforación del pozo de agua | METHOLD DE PERFORACIÓN: | Perforación de DTH y perforación del fango |
| Velocidad de rotación: | 0-100rpm | Poder del motor: | 132Kw |
| TUBO DE TALADRO: | 89/102/114m m | BOMBA DE MUD: | BW450/BW850 |
| Garantía: | 1year | Marca del motor: | Cummins |
| Clasificabilidad: | 21° | Tire de la capacidad: | 20TON |
| LONGITUD DE TUBO DE TALADRO: | los 4.5m | Esfuerzo de torsión rotatorio: | los 4800N.m/9600N.m |
| Torno: | Hidráulico | ||
| Alta luz: | perforadora del pozo de agua de los 400m,perforadora del pozo de agua de 450m m,Perforadora del pozo de agua de Sinotruk |
||

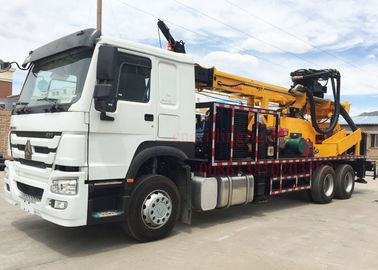

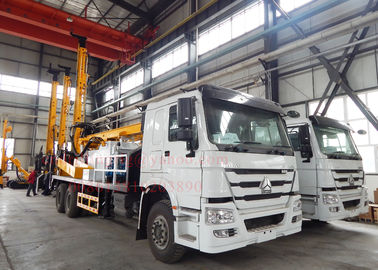

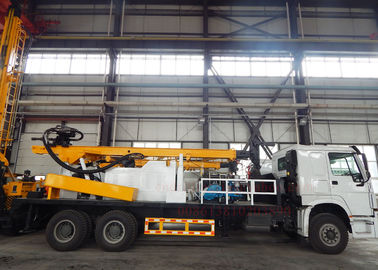

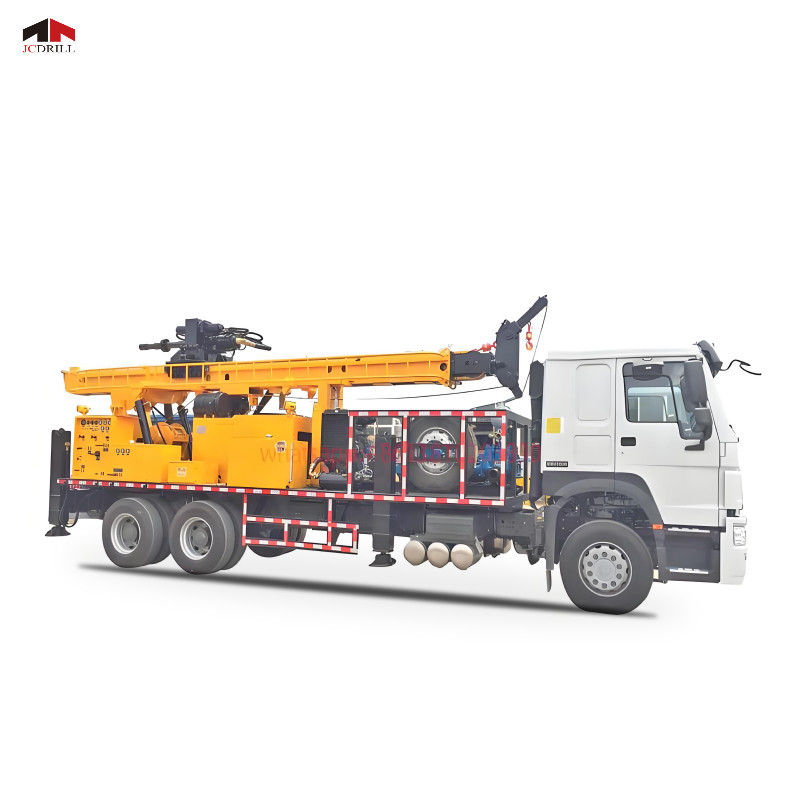

El camión montó la perforadora hidráulica llena del pozo de agua con Cummins Engine
Uso
El camión multifuncional CSD400 montó el agua bien la plataforma de perforación es una plataforma de perforación hidráulica llena eficiente, multifuncional del pozo de agua. Es eficacia alta debido a tener un esfuerzo de torsión más grande de la placa giratoria y se utiliza principalmente para el pozo de agua en industria y la agricultura, la fundación del edificio de la defensa nacional, la exploración geológica, el pozo geotérmico y el otro funcionamiento de la fundación, es popular en el país y en el extranjero.
El camión CSD400 montó la perforación de la poder de la plataforma de perforación en todas las formaciones de las clases por la perforación del fango en martillo suave de la formación y del aire DTH en la perforación de roca, el martillo de DTH se aplica en la perforación de roca, la escoria es descargada por la presión de aire y la eficacia offstage es diez veces que la perforación rotatoria tradicional.
Las plataformas de perforación del pozo de agua profunda CSD400, en la perforación cortar o la perforación rotatoria se pueden actuar en capa unconsolidated, y la escoria se puede descargar debajo por el fango, la operación de la perforación del impacto puede también ser adoptada y la escoria se puede descargar por el aire de presión, la plataforma de perforación hidráulica del pozo de agua conveniente para las condiciones geológicas complicadas de perforación.
Características
1. La plataforma de perforación puede utilizar la perforación del martillo del aire DTH y la perforación del fango.
2. La consola de control centralizado es conveniente para cada manipulación y control. La tracción rápida y la elevación reducen el tiempo auxiliar y aumentar la eficacia del trabajo.
3. El chasis del camión adopta el chasis especial de la grúa 6X4 de la marca Sinotruck Howo y el sistema de la impulsión principal, el caso de transferencia, caja de cambios, unidad del doble-torno, bomba de fango, placa giratoria, torre de la perforación, sistema de la alimentación se pone en el chasis.
4. Es una plataforma de perforación hydraulicrotary con la circulación direccional. Se equipa de la bomba de fango BW450/2A o BW850/2 que adopta la mezcla como el líquido que se lava y puede perforar en la arcilla, la arena y la roca si se equipa del trépano de sondeo conveniente.
5. El poder de la plataforma de perforación viene de un Cummins Engine, 132kw Cummins Engine conduce la bomba de émbolo de alta presión de la dislocación grande y es caracterizado por dinámica potente y funcionamiento estable.
6. La cabeza rotatoria, tiene engranaje dos, la velocidad de rotación es ajuste stepless de 0-80 and160rpm y el esfuerzo de torsión rotatorio es 4800-9600Nm.
7. La fuerza de tracción puede ser regulada y ser controlada, que adaptan la máquina a la perforación del agujero profundo.
8. Puede poner un generador que sea conveniente a la soldadura o ilumina para el trabajo en la noche.
9. El torno principal está disponible en el aparejo así que es eficacia alta cuando el taladro del aparejo en roca del fango y en la formación de alteración por los agentes atmosféricos.
10. La impulsión principal del aparejo es hydrulic y las cuatro piernas de aterrizaje y la torre de perforación son controladas hidráulico. Transfiera el caso y el sistema del embrague de la bomba de fango es también hidráulico gestionado.
11. El torno del torno de las herramientas se utiliza para la fuerza principal de elevación y que encajona, opcional auxiliar de 4T, longitud del torno de la cuerda de la altura de elevación del 100m y de los 8m.
12. Las funciones auxiliares hidráulicas son fáciles y eficientes para la extensión de la guía, oscilación del auge, elevación del auge, descarga de la guía.
13. Competitivo en precio, el bajo costo de mantiene.
| 1 | Geología perforada | Todas las clases | |
| 2 | Tipo de perforación | DTH y fango rotatorios | |
| 3 | Sistema y operación del taladro | Hidráulico | |
| 4 | Diámetro de agujero | milímetro | Φ140-Φ350 |
| 5 | Profundidad del agujero | m | 400 |
| 6 | Esfuerzo de torsión de la rotación | Nanómetro | 1r engranaje 9600 |
| 4800 2do Ger | |||
| 7 | Velocidad de rotación | RPM | 0-80 1r engranaje |
| 0-160 2do Ger | |||
| 8 | Diámetro del tubo de taladro | milímetro | 89/114 |
| 9 | Longitud de tubo de taladro | milímetro | 4000/4500 |
| 10 | Presión axial | T | 85KN |
| Torno | |||
| 11 | Fuerza sustentadora máxima | T | 20 |
| 12 | Fuerza sustentadora del torno principal (opcional) | T | 4 |
| 13 | Fuerza sustentadora del alzamiento | T | 1,5 |
| 14 | Longitud de la cuerda de alambre de acero (torno de la herramienta) | m | 100 |
| 15 | Altura de elevación del torno de la herramienta | m | 8 |
| Motor | |||
| 16 | Tipo del motor diesel | CUMMINS | |
| 17 | Poder de caballo clasificado | Kilovatio | 132 |
| 18 | Sistema eléctrico | 24 | Voltio |
| Compresor requerido | |||
| 19 | Tipo del compresor | Tornillo/mueble rotatorios | |
| 20 | Presión requerida | Mpa | 1.05-4.5 |
| 21 | Consumo del aire | ³ /min de m | 16-60 |
| Camión | |||
| 22 | Fabricante | SINOTRUCK HOWO | |
| 23 | Modelo | ZZ1257M5847C | |
| 24 | Motor | WD615.93C | |
| 25 | Poder de caballo clasificado | kilovatio | 270 |
| 26 | Estándar de la descarga | EU-3 | |
| 27 | Tipo de impulsión | 6*4 | |
| 28 | Max.Speed | Kilómetro por hora | 102,9 |
| 29 | Volante | izquierdo/derecho (opcional) | |
| Bomba de fango | |||
| 30 | Tipo | Hydrulic | |
| 31 | Modelo | BW450/BW850 | |
| 32 | Movimiento | milímetro | 110 |
| 33 | Dislocación | L/min | 450 |
| 34 | Presión de la descarga (Mpa) | Mpa | 2-3 |
| 35 | Diámetro del tubo de succión | milímetro | 89 |
| 36 | Diámetro del tubo de descarga | milímetro | 51 |
| 37 | Diámetro del trazador de líneas | milímetro | 80 |
| Soldador hidráulico | |||
| 38 | Mnufacturer | Dynaset | |
| 39 | Corriente de soldadura | 60-250 | |
| 40 | Min.oilflow hidráulico | L/min | 42 |
| 41 | Nom/Max Pressure | Barra | 190/210 |
| 42 | Voltaje | V | 110/220VDC |
| 43 | Poder | Kilovatio | 1or2 |
| 44 | L*W*H | milímetro | 390*190*230 |
| 45 | Bomba de la espuma | Opcional | |
| Dimensión | |||
| 46 | Peso neto | T | 22 |
| 47 | Longitud de envío | milímetro | 10500 |
| 48 | Anchura de envío | milímetro | 2480 |
| 49 | Altura de envío | milímetro | 3050 |
| 50 | Tamaño de trabajo (L*W*H) | milímetro | 11000*2480*7147 |
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía.
Proporcionar “un equipo y un caso, servicio sin fin, a saber después de servicio de ventas comenzamos de la confirmación de la orden, pasada para la vida laboral del equipo.
