Datos del producto:
|
| Número de modelo: | XY300 | Profundidad de la perforación: | el 1100m (NQ) |
|---|---|---|---|
| Diámetro de la perforación: | BQ-HQ | LONGITUD DE TUBO DE TALADRO: | los 4.2m |
| Uso: | Geología y exploración mineral | METHOLD DE PERFORACIÓN: | Perforación del fango |
| Max Spindle Speed: | 30-1050r/min | Poder del motor: | 48kw@1500rpm |
| BOMBA DE MUD: | BW250/BW160 | Ángulo de la perforación: | 90-75 |
| Alta luz: | equipo de la perforación de base del diamante,perforadora hidráulica de la base |
||

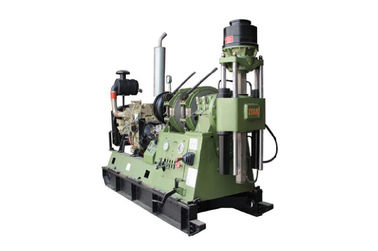

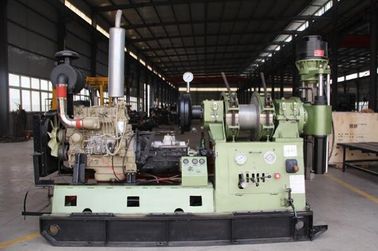

Geología de Diamond Core Drill Rig For del alto rendimiento/perforación mineral XY-44A de base de la exploración
Uso
Como tipo plataforma de perforación del eje, el aparejo de taladro de la base de XY-44A toma el pedazo o el tungsteno-carburo de diamante - el pedazo inclinado se alinea con un freno de agua. Se alimenta con los cilindros dobles que viajan mucho más de largo. Su aceite es suministrado en dos direcciones opuestas por el disco hidráulico de la araña una cerradura hydráulica. Es ampliamente utilizado en la exploración de la geología de ingeniería, la hidrología que perfora bien y la ingeniería básica de la pila (perforación de base, bien perforación, perforación de la pila).
Hay el un notar digno de la cosa. El aparejo de taladro de la base adoptó nueva tecnología. La tecnología se puede utilizar en modelos numerosos, particularmente en el tubo de taladro del diámetro grande. Esta tecnología es muy eficaz mejorar la eficacia de perforación.
Características
1. Hay más grado de la velocidad (8 grados), gama de velocidad razonable y alto esfuerzo de torsión mientras que es de poca velocidad. El esfuerzo de torsión máximo es hasta 3200 N•m (2358 lbf•pie). El aparejo de taladro de la base XY-44A se adapta en la perforación de base con la exploración tungalloy-carbid-inclinado y del diamante del aceite así como de la geología que dirige, la hidrología que perfora bien y la ingeniería básica de la pila.
2. Con la identificación grande 93m m (3,66 pulgadas) del eje, el taladro se alimenta con los cilindros hidráulicos dobles con mucho movimiento más largo hasta 600m m (23,62 pulgadas). Con la adaptabilidad tecnológica fuerte, el aparejo se puede adaptar en muchos campo, especialmente en la perforación de la barra de taladro del diámetro grande, (parte superior que quita el corazón) extrayendo base con la línea del alambre. Así es más eficaz en la mejora de eficacia de perforación con menos culpable en agujero.
3. Con la capacidad de perforación potente para el aparejo de taladro de la base, la profundidad de perforación clasificada sube a, los 000m (39,37 pulgadas) con la barra de taladro de base del cable metálico de 71m m (2,80 pulgadas).
4. la luz en peso, y in fine desmonta capacidad, el aparejo se puede desmontar en diez porciones fácilmente; el aparato más grande está en 300 kilogramos (661,5 libras). El taladro entero es en 2150 el kilogramo (4741 libras), él se puede mover fácilmente especialmente en área de montaña.
5. afianzado con abrazadera con la primavera de Belleville y aflojado con el cilindro hidráulico, la tirada hidráulica se adopta con los tres-mandíbulas egocentristas. Es adentro fuerza de fijación con abrazadera fuerte y constante.
6. Este aparejo de taladro de la base se equipa de un freno de agua para la perforación constante y lisa del agujero profundo.
7. aceite de abastecimiento con una bomba de engranaje a una cara, es fácil para la instalación y la operación; baje en el consumo de energía y en temperatura de aceite baja del sistema hydráulico; el aparejo de taladro de la base está con seguridad en la perforación constante. La bomba de aceite manual puede ser funcionando puesto para alzar las herramientas de perforación en agujero sobre el motor del poder que no puede actuar.
8. Con la estructura compacta y la disposición razonable, con todos los componentes expuestos, y con no coincididos, es conveniente para el mantenimiento.
9. Con el centro de gravedad bajo y el recorrido largo hasta 460m m (18,1 pulgadas), el aparejo es confiable y estable en la perforación de alta velocidad.
10. Es fácil familiarizarse con las condiciones en agujero con un metro de vibración de la hormiga. Menos en manijas de funcionamiento, el aparejo se puede actuar creíble y fexiblemente.
11. La plataforma de perforación de la base puede trabajar constantemente y con seguridad en la perforación del agujero profundo
12. Actuando con los engranajes simples o dobles, hay un consumo bajo de energía y de una baja temperatura del aceite del sistema hydráulico.
13. En casos del poder fuera de servicio, la bomba de aceite de vacilación de la mano se puede utilizar para alzar las herramientas de perforación.
14. En cuanto a su estructura, este aparejo de taladro de la base es compacto y razonable.
15. Es fácil dominar la condición del agujero con un instrumento antivibraciones de la larga vida
1. Capacidad del taladro
(1) perforación de base
| Taladro Rod Varieties | Taladro Rod Type | Profundidad del taladro | |
| Alisadora adentro y hacia fuera | Ф43×6mm (pulgada Ф1.69×0.24) | 1400 m (4592feet) | |
| Taladro Rod Made en China | Ф54×6 milímetro (pulgada Ф2.13×0.24) | 1000 m (3280feet) | |
| Ф67×6 milímetro (pulgada Ф2.64×0.24) | 830 m (2722feet) | ||
| Interno espesada | Ф50×5.5 milímetro (pulgada Ф1.97×0.22) | 1300 m (4264feet) | |
| Ф60×6 milímetro (pulgada Ф2.36×0.24) | 950 m (3116feet) | ||
| Extracción de base con la línea del alambre | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 m (4592feet) | |
| Ф71×5 milímetro (pulgada Ф2.80×0.20) | 1000 m (3280feet) | ||
| Ф89×5 milímetro (pulgada Ф3.50×0.20) | 800 m (2624feet) | ||
| DCDMA (Diamond Core Drill El fabricante Association) hizo el taladro Rod |
Interno espesada | BW | 1250 m (4100feet) |
| Nanovatio | 1000 m (3280feet) | ||
| HW | 660 m (2165feet) | ||
| Extracción de base con la línea del alambre | BQ | 1400 m (4592feet) | |
| NQ | 1100 m (3608feet) | ||
| HQ | 750 m (2460feet) | ||
(2) perforación del pozo de la hidrogeología
| Taladro Rod Type | Diámetro del agujero de perforación. | Profundidad de perforación |
| 60m m (2,36 pulgadas) (externo espesada) | 200 milímetros (7,87 pulgadas) | 800 m (2624 pies) |
| 73m m (2,87 pulgadas) (externo espesada) | 350 milímetros (13,78 pulgadas) | 500 m (1640 pies) |
| 89m m (3,5 pulgadas) (externo espesada) | 500 milímetros (19,69 pulgadas) | 300 m (984 pies) |
(3) perforación de la pila de la fundación
Diámetro del agujero de perforación con la barra de taladro espesada externa de 89 milímetros (3,50 pulgadas).
Formación floja: 1000 milímetros (39,37 pulgadas)
Formación dura: 600 milímetros (23,62 pulgadas)
Profundidad de perforación: 100 m (328 pies)
2. ángel de perforación: 0° ﹣ 360°
3. motor del poder
Electromotor Y225S-4 37KW (49.62HP) 1480 r/min
Motor diesel Deutz F6L 912 82KW (110HP) 1500 r/min
4. rotor
Tipo: Alimentando con la presión hydráulica de los cilindros dobles del aceite, girando mecánicamente.
Identificación del eje: 93 milímetros (3,66 pulgadas)
Velocidad del eje:
| Velocidad del inglés del poder. (r/min) | 1480 (para la perforación de base) |
| De poca velocidad positivo (r/min) | 83, 152, 217, 316 |
| Velocidad positiva (r/min) | 254, 468, 667, 970 |
| Velocidad negativa (r/min) | 67, 206 |
Max. Torque del eje: 3,2 KN·m (2358 lbf·pie)
Movimiento del eje: 600 milímetros (23,62 pulgadas)
Fuerza sustentadora máxima del eje: 120 KN (26976 lbf)
Max. Thrust del eje: 90 KN (20232 lbf)
5. alzamiento del aparejo de taladro de la base
Engranaje planetario de la forma
Diámetro de la cuerda de alambre: 17,5 milímetros (0,69 pulgadas) o 18,5 milímetros (0,73 pulgadas)
Capacidad del tambor para la cuerda (170 kg/mm2 equivalentes a 241839 lb/inch2):
(cuerda de alambre de acero de 17.5m m) el 110m (360,8 pies)
(cuerda de alambre de acero de 18.5m m) los 90m (295,2 pies)
Fuerza de Max.Lifting (sola cuerda): 45 KN (10116 lbf)
Velocidad de elevación de la cuerda de alambre
Velocidad inglesa 1000r/min 0,47, 0,86, 1,22, 1,78 4,00, 5,84 feet/s del poder de m/s (1,54, 2,82,)
Velocidad inglesa 1500r/min 0,70 del poder; 1,29; 1,84; 2,68 5,90, 8,79 feet/s de m/s (2,30, 4,23,)
Velocidad inglesa feet/s de m/s de 1700r/min 0,805, 1,485 del poder, 2,12, 3,08 (2,64, 4,87, 6,95, 10,10)
6. embrague
Forma: Solo embrague de fricción seco del microprocesador
7. caja de cambios
Forma: desplazamiento de la caja de cambios (4 velocidades son positivas y 1 es negativo).
8. bomba de aceite
Forma: Sola bomba de engranaje
Dislocación: 32+12 l/min (8.5+3.2 galones/minuto de los E.E.U.U.)
Presión de funcionamiento: 0-8 MPa (0-1160 PSI)
Max. Pressure: MPa 12 (1740 PSI)
9. freno de agua del aparejo de taladro de la base
Velocidad de trabajo (r/min): 700-800
Velocidad compensacional de la sola cuerda: 3-8 m/s (9.84-26.2 feet/s)
Carga compensacional de la sola cuerda: 45 KN (10116 lbf)
10. marco del taladro
Forma que desliza el tipo de las resbalones (con deslizar la base)
Movimiento posterior del taladro: 460 milímetros (18,11 pulgadas)
11 dimensiones (L×W×H): 3030×1100×1890 milímetro (pulgada 119.3×43.3×74.4)
12. Peso del taladro (sin unidad de poder): cerca de 2150 kilogramos (4741 libras)
13. Max. Weight del aparato descargable: 300 kilogramos (662 libras)
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía.
Proporcionar “un equipo y un caso, servicio sin fin, a saber después de servicio de ventas comenzamos de la confirmación de la orden, pasada para la vida laboral del equipo.
