Aparejo de taladro portátil montado remolque de la base del diamante con capacidad de la perforación del BQ el 1500m

JCdrill---El mejor y el Specilized “plataforma todo en uno de la compra de componentes de la selección “para la plataforma de perforación y las herramientas. -- Orlan

—— Orlan

La plataforma de perforación del agua del remolque TWD200 es máquina realmente buena de la perforación, operación beasy, eficacia alta y buen precio. -- Кочетков Юрий

—— Кочетков Юрий

¡La perforación rotatoria hidráulica JKS300, JKCS400 de la plataforma de perforación del pozo de agua por el martillo de DTH y la bomba de fango, calidad y considerado muy buenos después de servicio de ventas!

—— Sr. Mohammed Seif

Comenzamos uso la plataforma de perforación de roca de JK580 DTH desde 2009, ahora nosotros tenemos 6set que trabaja en la mina de nuestro cliente, máquina perfecta con precio razonable.

—— Gocha Rostiashvili

Estoy en línea para chatear ahora

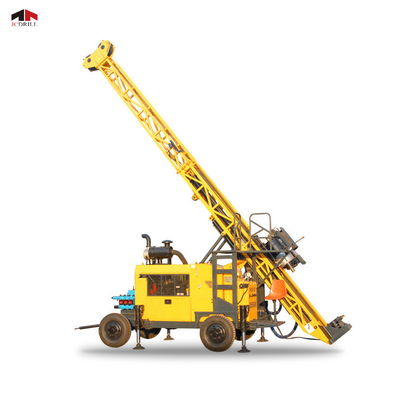

Aparejo de taladro portátil montado remolque de la base del diamante con capacidad de la perforación del BQ el 1500m

Trailer Mounted Portable Diamond Core Drill Rig With BQ 1500m Drilling Capacity
Trailer Mounted Portable Diamond Core Drill Rig With BQ 1500m Drilling Capacity Trailer Mounted Portable Diamond Core Drill Rig With BQ 1500m Drilling Capacity Trailer Mounted Portable Diamond Core Drill Rig With BQ 1500m Drilling Capacity

Ampliación de imagen :  Aparejo de taladro portátil montado remolque de la base del diamante con capacidad de la perforación del BQ el 1500m

Datos del producto:

Lugar de origen: China
Nombre de la marca: JCDRILL
Certificación: ISO,CE
Número de modelo: HYDX-5C

Pago y Envío Términos:

Cantidad de orden mínima: 1set
Precio: Negotation
Detalles de empaquetado: Paquete estándar del transporte de la exportación
Tiempo de entrega: 2 semanas
Condiciones de pago: T/T, L/C, Western Union, MoneyGram
Capacidad de la fuente: 2000set
Descripción detallada del producto
Tipo: Plataforma de perforación de la base Capacidad de la profundidad del eneldo: el 1500M (BQ)
Diámetro de agujero: BQ, NQ, HQ, PQ Ángulo del taladro: 45°-90°
Max Rotation Toque: los 4650N.m Uso: mina
Motor: Cummins 6CTA8.3-C195 Tire de la capacidad: 30kN
Peso bruto: 10000kg Poder del motor: 145kw
Tamaño: 6250 × del × 2220 2730 milímetros
Alta luz:

core drilling machine

,

diamond core drilling equipment

El remolque montó la plataforma de perforación hidráulica llena portátil de la base del diamante de HYDX-5C con capacidad de perforación del BQ el 1500m



Uso



El modelo nuevo de HYDX-5C que el aparejo de taladro hidráulico lleno de la base se avanza le es un aparejo de taladro hidráulico típico en el remolque de la rueda, con la técnica de la referencia de los mismos equipos buenos en el país y en el extranjero. El aparejo de taladro tiene un diseño y un rendimiento superior razonables. Es fácil para la operación y el mantenimiento.

El aparejo de taladro hidráulico de HYDX-5C en el remolque de la rueda se utiliza principalmente para la perforación inclinada y recta de los agujeros. Podría ser utilizado para la exploración y prospectar de la geología, metalurgia, carbón, industria del arma nuclear, hidrología y en otros campos de las industrias. Es una plataforma de perforación de la base usando diamante y pedazos carburo-inclinados principalmente. El uso apropiado y el mantenimiento razonable podían garantizar la mejor operación y el funcionamiento con disponibilidad y vida laboral larga. Por lo tanto, todos los clientes deben seguir el manual para la operación y el mantenimiento estrictamente. Toda la pérdida, tal como daño de equipo y los daños corporales y etc., de las causas siguientes, los clientes debe ser responsable de su propia acción.
·Cualquier uso más allá de ésos descritos en este manual.
·Cualquier cambio al equipo presumido en sus los propio.
·Cualquier contrario de la operación o del funcionamiento a la instrucción de seguridad y la regulación y/o cualquier uso que no sigue los requisitos del manual.
·Cualquier mantenimiento a la máquina total y a cada componente contra los requisitos.



Características



El aparejo de taladro adopta la conducción hidráulica completa, rastro-tipo del neumático, así que es un aparejo de taladro hidráulico típico en el remolque de la rueda. La cabeza del taladro es conducida por el motor variable con la función de cambios de marcha mecánicos de dos velocidades, cambio stepless de la velocidad con una estructura avanzada y simple. La cabeza del taladro se alimenta y se conduce con un sistema que conecta el cilindro hueco del eje y del aceite con la cadena. El sistema tiene la función, si las barras de pistón del cilindro del aceite que mueven una cierta distancia, la mudanza de la cabeza del taladro doblan la distancia. El palo se podía ajustar dentro de la gama de grado del ángulo 0 a 90 según su agujero de perforación con un centro de gravedad bajo y la buena estabilidad de la unidad total. El aparejo provee del operador un campo visual agradable y condiciones de trabajo amplias y cómodas. El aparejo mira bastante en estructura total y personifica el diseño pensó en orientado al uso cómodo.
(1) funcionamiento confiable
Basando en la pauta de comprar el equipo auxiliar crítico internacionalmente, el motor diesel, la pompa hydráulica, las válvulas principales, los motores, los reductores y los recambios hidráulicos dominantes son todo de la correa eslabonada productos famosos adoptados de las marcas en el país y en el extranjero.
(2) aparejo de taladro hidráulico de la eficacia alta en el remolque de la rueda
Con el esfuerzo de torsión grande, la asignación de la unidad de poder más elevado y con el diseño razonable y método avanzado y 6 metros (19,7 pies) de la estructura de la operación de longitud de la barra de taladro, toda la éstos garantiza eficacia de la operación y del funcionamiento del aparejo de taladro la alta.
(3) protección del medio ambiente
Con una emisión más baja de la contaminación del motor diesel, el diseño de reducción de ruido profesional, el aparejo de taladro es completamente conveniente para la operación y el funcionamiento urbanos.
(4) aparejo de taladro hidráulico ahorro de energía en el remolque de la rueda
Adoptando la técnica de control sensible de la carga avanzada, el aparejo de taladro ha reducido el consumo de energía y la generación de calor al más bajo. Con un esquema elegante, una estructura compacta, un funcionamiento confiable y una operación fácilmente, es el equipo de la prioridad que se seleccionará en el aparejo de taladro hidráulico lleno de la base del actual mercado interior.

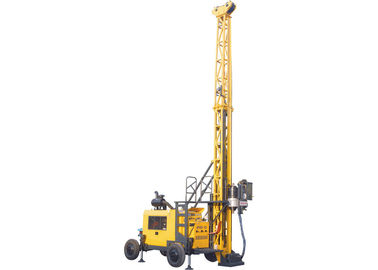

Aparejo de taladro portátil montado remolque de la base del diamante con capacidad de la perforación del BQ el 1500m 0



Especificación



Las figuras en estas tablas se han calculado, sobre la base de experiencias de campo, y pueden razonablemente ser esperadas. La capacidad de perforación real dependerá de las herramientas del en-control y las condiciones, las técnicas de perforación y el equipo utilizaron.

Motor diesel Modelo Cummins 6CTA8.3-C195 (turbocharged y carga refrigerados por agua)
Dislocación 8.3L (2,19 galones de los E.E.U.U.)
  Poder 145kW (195HP)
RPM clasificada (ajuste de la fábrica) 2200rpm
Capacidad de perforación BQ 1500 m (4920 pies)
NQ 1300 m (4264 pies)
HQ 1000 m (3280 pies)
PQ 680 m (2230 pies)
Cabeza del taladro Motor de la rotación Motores hidráulicos dobles – variables y fabricante reversible: SAUER-DANFOSS
RPM Cambio 0-1145 RPM de Stepless de dos cambios
Ratios 1r 2.716:1 del 8.776:1 2do
Abrelatas principal lateralmente deslizar manera con la impulsión hidráulica
Tirada hidráulica (PQ) Abierto hidráulicamente, primavera que afianza con abrazadera, tipo normalmente cerrado diámetro del disco de apriete axial de 222 400 N
  Max. Torque 4650 N·m (3427 lbf·pie)
Diámetro del control 121 milímetros (4,76 pulgadas)
Capacidad de Max. Lifting del eje kN 150 (33720 lbf)
Max. Feeding Power kN 75 (16860 lbf)
Paquete primario de la bomba Bomba triple volumétrica del pistón axial para conducir de la rotación principal del taladro, del alzamiento principal, de la bomba de fango y de la línea torno. Fabricante: Bomba de DANFOSS 1r: 150LPM en la bomba 28.5MPa 2do: 120LPM en la bomba 25MPa 3ro: 102 LPM en 25MPa
El tanque hidráulico Capacidad 420 L (111 galones de los E.E.U.U.)
Alzando la velocidad (solo alambre) 38-70m/min (tambor desnudo)
Capacidad de la tubería Alzando la fuerza (solo alambre) 77kN (17310 lbf)
Alzamiento Diámetro de alambre de acero 18 milímetros (0,71 pulgadas)
  Longitud del alambre de acero 50 m (164 pies)
  Alzando la velocidad (solo alambre) 164m/min (tambor desnudo)
Capacidad de la línea del alambre Alzando la fuerza (solo alambre) kN 12 (2698 lbf) (tambor desnudo)
Alzamiento Diámetro de alambre de acero 6 milímetros (0,24 pulgadas)
  Longitud del alambre de acero 1500 m (4920 pies)
  Altura del palo 11 m (36 pies)
  Palo que ajusta ángulo 0°-90°
  Ángulo de perforación 45°-90°
Palo Movimiento de alimentación 3800 milímetro (150 pulgadas)
  Movimiento del resbalamiento 1500 milímetros (59 pulgadas)
  Tirón de la alimentación 15000kg (33075 libras)
  Empuje de la alimentación 7500kg (16538 libras)
  Rod Pull 3M o los 6m (9.84feet o 19.68feet)
Abrazadera del pie de la bomba de fango Tipo Émbolo triple de la bomba de intercambio
Modelo BW250
Movimiento 100m m (3,9 pulgadas)
Volumen de la salida 250.145, 90, 52 24, 14 galones/minuto de los E.E.U.U. del l/min (66, 38,)
Presión de la descarga 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 PSI)
Fijación de alcance con abrazadera 55.5-117.5 milímetros (2.19-4.63 pulgadas) a través del agujero Ф154mm (6,06 pulgadas)
Otro Peso 10000 kilogramos (22050 libras)
Dimensiones de trabajo (L ×H) del × W 5652×2130×10200m m (pulgada 222.5×83.9×401.6)
Dimensiones del transporte (L ×H) del × W 5970×2130×2730m m (pulgada 235×83.9×107.5)
Manera del transporte Tipo del neumático

Caso del cliente

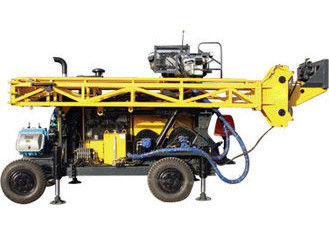

                                  Aparejo de taladro portátil montado remolque de la base del diamante con capacidad de la perforación del BQ el 1500m 1

Aparejo de taladro portátil montado remolque de la base del diamante con capacidad de la perforación del BQ el 1500m 2



Servicio



Geología de Diamond Core Drill Rig For del alto rendimiento/perforación mineral XY-44A de base de la exploración

En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía.


Proporcionar “un equipo y un caso, servicio sin fin, a saber después de servicio de ventas comenzamos de la confirmación de la orden, pasada para la vida laboral del equipo.
