Datos del producto:
|
Tipo: | 6 x 4 plataforma de perforación del pozo de agua del camión de SINOTRUK HOWO | Profundidad de la perforación: | el 1200m |
---|---|---|---|
Diámetro de la perforación: | 140-450m m | Método de la perforación: | Fango rotatorio y aire DTH |
LONGITUD DE TUBO DE TALADRO: | los 6m /4.5m | Diámetro del tubo de taladro: | 102 /114/127mm |
Chasis del camión: | 8 x 4 SINOTRUK HOWO | Garantía: | un año |
Tipo del poder: | Diesel | Uso: | Plataforma de perforación del pozo de agua |
Peso: | 30T | Color: | Como requisito de cliente |
Alta luz: | Plataforma de perforación del pozo de agua de DTH,plataforma de perforación del pozo de agua del 1200m |

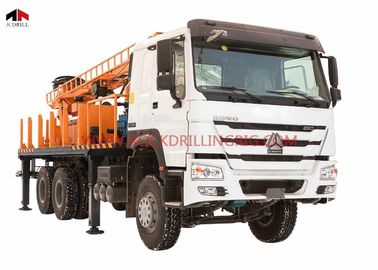

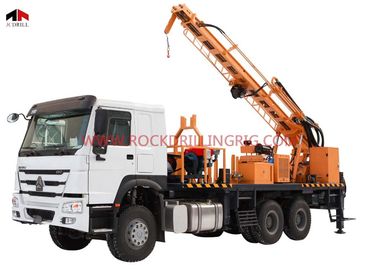

1200 metros de pozo de agua profunda que perfora a Rig Mounted en 6 x 4 camión de SINOTRUK HOWO
Uso
CSD1200 6 x el camión multifuncional 4 montó el agua bien la plataforma de perforación es una plataforma de perforación bien del hydraulicwater completo eficiente, multifuncional. Es eficacia alta debido a tener un esfuerzo de torsión más grande de la placa giratoria y mainlyused para el agua bien en industria y la agricultura, la fundación del edificio de la defensa nacional, la exploración geológica, el pozo geotérmico y el otro funcionamiento de la fundación, es popular en el país y en el extranjero.
CSD1200 6 x el camión 4 montó la perforación de la poder de la plataforma de perforación en todas las formaciones de las clases por la perforación del fango en martillo suave del andair DTH de la formación en la perforación de roca, martillo de DTH se aplica en la perforación de roca, escoria es descargado por el pressureand del aire que la eficacia offstage es diez veces que la perforación rotatoria tradicional.
De CSD1200 6 x 4 de agua profunda las plataformas de perforación bien, en la perforación cortar o la perforación rotatoria se pueden actuar en unconsolidatedlayer, y la escoria se puede descargar debajo por el fango, la operación de la perforación del impacto puede también ser andslag adoptado se puede descargar por el aire de presión, la plataforma de perforación hidráulica del pozo de agua conveniente para perforar condiciones complicatedgeological.
Características
la plataforma de perforación 1.The puede utilizar la perforación del martillo del aire DTH y la perforación del fango.
2. La consola de control centralizado es conveniente para cada manipulación y control. La tracción rápida y la elevación reducen el tiempo auxiliar y aumentar la eficacia del trabajo.
3. El chasis del camión adopta los 6 x 4 chasis especiales de la grúa de la marca Sinotruck Howo y el sistema de la impulsión principal, el caso de transferencia, caja de cambios, unidad del doble-torno, bomba de fango, placa giratoria, torre de la perforación, sistema de la alimentación se pone en el chasis.
4. Es una plataforma de perforación hydraulicrotary con la circulación direccional. Se equipa de la bomba de fango BW1500/12 que adopta la mezcla como el líquido que se lava y puede perforar en la arcilla, la arena y la roca si se equipa del trépano de sondeo conveniente.
5. El poder de la plataforma de perforación viene de un motor de CMS, el motor de 132kw CMS conduce la bomba de émbolo de alta presión de la dislocación grande y es caracterizado por dinámica potente y funcionamiento estable.
6. La cabeza rotatoria, tiene engranaje dos, la velocidad de rotación es el ajuste stepless y los torqueis rotatorios 9600-24500Nm de 0-80 and110rpm.
7. La fuerza de tracción puede ser regulada y ser controlada, que adaptan la máquina a la perforación del agujero profundo.
8. Puede poner un generador que sea conveniente a la soldadura o ilumina para el trabajo en la noche.
9. El torno principal está disponible en el aparejo así que es eficacia alta cuando el taladro del aparejo en roca del fango y en la formación theweathering.
10. La impulsión principal del aparejo es hydrulic y las cuatro piernas de aterrizaje y la torre de perforación hydrauliccontrolled. Transfiera el caso y el sistema del embrague de la bomba de fango es también hidráulico gestionado.
11. El torno del torno de las herramientas se utiliza para la fuerza principal de elevación y que encajona, opcional auxiliar de 4T, longitud del torno de la cuerda de la altura de elevación del 100m y de los 8m.
12. Las funciones auxiliares hidráulicas son fáciles y eficientes para la extensión de la guía, oscilación del auge, boomlift, descarga de la guía.
13. Competitivo en precio, el bajo costo de mantiene.
1 | Geología perforada | Todas las clases | |
2 | Tipo de perforación | DTH y fango rotatorios | |
3 | Sistema y operación del taladro | Hidráulico | |
4 | Diámetro de agujero | milímetro | Φ140-Φ450 |
5 | Profundidad del agujero | m | 1200 |
6 | Esfuerzo de torsión de la rotación | Nanómetro | 1r engranaje 9600 |
2do engranaje 24500 | |||
7 | Velocidad de rotación | RPM | 0-80 1r engranaje |
0-110 2do engranaje | |||
8 | Diámetro del tubo de taladro | milímetro | 76/89/102/114 |
9 | Longitud de tubo de taladro | milímetro | 6000/4500 |
10 | Fuerza sustentadora del máximo | N | 12000 |
11 | Velocidad de alimentación máxima | m/min | 18 |
Torno | |||
12 | Fuerza sustentadora del torno principal (opcional) | T | 4 |
13 | Fuerza sustentadora del alzamiento | T | 2,5 |
14 | Longitud de la cuerda de alambre de acero (torno de la herramienta) | m | 100 |
15 | Altura de elevación del torno de la herramienta | m | 8 |
Motor | |||
16 | Tipo del motor diesel | CUMMINS | |
17 | Poder de caballo clasificado | Kilovatio | 132 |
18 | Sistema eléctrico | Voltio | 24 |
Compresor requerido | |||
19 | Tipo del compresor | Tornillo/mueble rotatorios | |
20 | Presión requerida | Mpa | 1.2-3 |
21 | Consumo del aire | ³ /min de m | 11-35 |
Camión | |||
22 | Fabricante | SINOTRUK HOWO | |
23 | Modelo | ZZ1257M5847C | |
24 | Motor | WD615.93C | |
25 | Poder de caballo clasificado | HP | 336 |
26 | Estándar de la descarga | EU-3 | |
27 | Tipo de impulsión | 6 * 4 | |
28 | Max.Speed | Kilómetro por hora | 102,9 |
29 | Volante | /right izquierdo (opcional) | |
Bomba de fango | |||
30 | Tipo | Hidráulico | |
31 | Modelo | BW850 | |
32 | Movimiento | milímetro | 110 |
33 | Dislocación | L/min | 850 |
34 | Presión de la descarga (Mpa) | Mpa | 2-5 |
35 | Diámetro del tubo de succión | milímetro | 89 |
36 | Diámetro del tubo de descarga | milímetro | 51 |
37 | Diámetro del trazador de líneas | milímetro | 80 |
Soldador hidráulico | |||
38 | Mnufacturer | Dynaset | |
39 | Corriente de soldadura | 60-250 | |
40 | Min.oilflow hidráulico | L/min | 42 |
41 | Nom/Max Pressure | Barra | 190/210 |
42 | Voltaje | V | 110/220VDC |
43 | Poder | Kilovatio | 102 |
44 | L*W*H | milímetro | 390*190*230 |
45 | Bomba de la espuma | Opcional | |
Generador | |||
46 | Generador | Opcional | |
Dimensión | |||
46 | Peso neto | T | 30 |
47 | Longitud de envío | milímetro | 10500 |
48 | Anchura de envío | milímetro | 2480 |
49 | Altura de envío | milímetro | 3650 |
50 | Tamaño de trabajo (L*W*H) | milímetro | 11000*2480*7147 |
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía.
Proporcionar “un equipo y un caso, servicio sin fin, a saber después de servicio de ventas comenzamos de la confirmación de la orden, pasada para la vida laboral del equipo.
