Datos del producto:
|
Número de modelo: | JRC500 | Uso: | Perforación de la circulación del revés de RC |
---|---|---|---|
Profundidad de la perforación: | los 500m | Diámetro de la perforación: | 105-350m m |
barra de taladro: | 3000m m | Dureza de la roca: | F=8-16 |
Velocidad de rotación: | 0-100rpm | Presión de funcionamiento: | 1.05-2.4Mpa |
Consumo del aire: | ³ /min de 11.3-21 M | Movimiento de la alimentación: | los 3.66m |
Esfuerzo de torsión rotatorio: | los 8500-10000N.m | colector de polvo: | Opcional mojado y seco |
Tire de la capacidad: | 28ton | Nombre: | el aire de 105m m comprimió la plataforma de perforación hidráulica de DTH Rc |
Alta luz: | Plataforma de perforación de DTH RC,El aire comprimió la plataforma de perforación de Rc,plataforma de perforación de 105m m Rc |

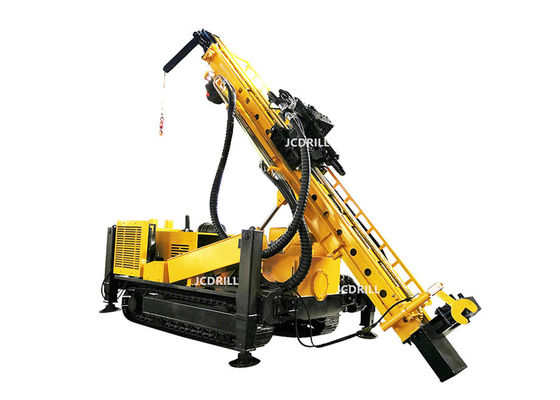

El aire del precio de fábrica de JCDRILL comprimió la plataforma de perforación hidráulica de DTH China RC JRC500
La plataforma de perforación reversa de la circulación (plataforma de perforación del rc) actualiza y optimiza la mesa de operaciones, las piezas corrientes, el sistema hydráulico, el haz de la propulsión, y la torrecilla, con el objetivo de maximizar la función del aparejo. Las piezas que caminan utilizan un motor del émbolo, que amplía grandemente la vida de la plataforma de perforación neumática del abajo--agujero. Particularmente, la mejora de la consola se ha cambiado de la operación para dos personas original a la operación de una persona, que ha mejorado la eficacia del trabajo y redujo el coste, considerando completamente la demanda de mercado.
Specifiction
1 | Geología perforada | Todas las clases | |
2 | Tipo de perforación | DTH Y RC | |
3 | Sistema y operación del taladro | Hidráulico | |
4 | Diámetro de agujero | milímetro | Φ90-Φ400 |
5 | Profundidad del agujero | m | 500 |
6 | Esfuerzo de torsión de la rotación | KN | 85-100 |
7 | Velocidad de rotación | RPM | 0-80 1r engranaje |
0-160 2do Ger | |||
8 | Diámetro del tubo de taladro | milímetro | 76/89/114 |
9 | Longitud de tubo de taladro | milímetro | 4/4500 |
10 | Velocidad de alimentación máxima | M/min | 18 |
11 | Max. Lifting Speed | M/min | 5-20 |
12 | Movimiento de la alimentación | milímetro | 3400 |
13 | Fuerza sustentadora del máximo | T | 28 |
14 | Fuerza sustentadora del torno principal (opcional) | T | 4 |
15 | Fuerza sustentadora del alzamiento | T | 1,5 |
16 | Altura de elevación del torno de la herramienta | m | 100 |
17 | Tipo del motor diesel | CUMMINS | |
18 | Poder de caballo clasificado | Kilovatio | 180 |
19 | Sistema eléctrico | Voltio | 24 |
20 | Tipo del compresor | Tornillo/mueble rotatorios | |
21 | Presión requerida | Mpa | 1.05-4.5 |
22 | Consumo del aire | ³ /min de m | 16-60 |
23 | Peso neto | T | 13 |
24 | Longitud de envío | milímetro | 7550 |
25 | Anchura de envío | milímetro | 2260 |
26 | Altura de envío | milímetro | 2700 |
27 | Separación de tierra | milímetro | 300 |
28 | Volumen de flujo | milímetro | 20 |
Características
1: El sistema hydráulico montado del motor diesel, el sistema incluye todo caminar, rotación, alimentación, levantando, pierna, levantando, sistema de la remuneración, cambio de la barra es hidráulico.
2: El funcionamiento reverso del sistema de la circulación así como la tecnología de DTH, provice del compresor de aire presionó el aire para el impacto y el polvo recoge.
3. Durante el trabajo, utilice el martillo reverso de la circulación, tubo doble, presionó el aire para entrar entre dos tubo y polvo hacia fuera del tubo interno.
4. También está disponible para la herramienta de perforación normal del uso positivo de la circulación.
5. El sistema de trabajo integrado por el sistema de la alimentación, guía (palo), cabeza rotatoria, sistema de la remuneración, centralizador, cystem del intercambio de la barra, enrollando y así sucesivamente.
6. Disminuye la presión, velocidad de alimentación, velocidad rotatoria es ajustable.
7. El sistema que camina es un sistema uno mismo-que camina, convient para moverse, que podría instalar la pierna hidráulica cuatro, cuando la carga en el camión, él no necesita caminar para arriba, él puede cargar en el camión directamente.
8. Uso hidráulico de la pierna cuatro para mantener el equilibrio de la perforación durante el trabajo.
9. La bobina sub podría alzando la herramienta de perforación de Max.1ton, él también podía ayudar al cambio de la barra.
la guía 10.The (palo) podría trabajando en 45°-90°, guía tiene un sistema de la extensión, que se aseguran que podría la guía moviéndose hacia la superficie de perforación, a keed el equilibrio de la guía.
11. Gradienter, etiqueta del ángulo y centralizador para asegurar la exactitud de la precisión del agujero.
12. El sistema de aire tiene un sistema lubricante especial a lubricar el martillo para ampliar la vida de servicio.
