Tipo plataforma de perforación del camión CSD200 del pozo de agua
El camión multifuncional CSD200 montó el agua bien la plataforma de perforación es una plataforma de perforación hidráulica llena eficiente, multifuncional del pozo de agua. Es eficacia alta debido a tener un esfuerzo de torsión más grande de la placa giratoria y se utiliza principalmente para el pozo de agua en industria y la agricultura, la fundación del edificio de la defensa nacional, la exploración geológica, el pozo geotérmico y el otro funcionamiento de la fundación, es popular en el país y en el extranjero.
El camión CSD200 montó la perforación de la poder de la plataforma de perforación en todas las formaciones de las clases por la perforación del fango en martillo suave de la formación y del aire DTH en la perforación de roca, el martillo de DTH se aplica en la perforación de roca, la escoria es descargada por la presión de aire y la eficacia offstage es diez veces que la perforación rotatoria tradicional.
Las plataformas de perforación del pozo de agua profunda CSD200, en la perforación cortar o la perforación rotatoria se pueden actuar en capa unconsolidated, y la escoria se puede descargar debajo por el fango, la operación de la perforación del impacto puede también ser adoptada y la escoria se puede descargar por el aire de presión, la plataforma de perforación hidráulica del pozo de agua conveniente para las condiciones geológicas complicadas de perforación.
Especificación
| 1 |
Geología perforada |
|
Todas las clases |
| 2 |
Tipo de perforación |
|
DTH y fango rotatorios |
| 3 |
Sistema y operación del taladro |
|
Hidráulico |
| 4 |
Diámetro de agujero |
milímetro |
Φ90-Φ325 |
| 5 |
Profundidad del agujero |
m |
200 |
| 6 |
Esfuerzo de torsión de la rotación |
Nanómetro |
4800 |
| 7 |
Velocidad de rotación |
RPM |
0-102 |
| 8 |
Diámetro del tubo de taladro |
milímetro |
76,89,102,114 |
| 9 |
Longitud de tubo de taladro |
milímetro |
3000 |
| 10 |
Fuerza sustentadora del máximo |
Tonelada |
12 |
| 11 |
Velocidad de alimentación máxima |
M/min |
18 |
| 12 |
Movimiento de la alimentación |
milímetro |
3400 |
| Torno |
| 13 |
Fuerza sustentadora del alzamiento |
T |
0,8 |
| 14 |
Longitud de la cuerda de alambre de acero (torno de la herramienta) |
m |
100 |
| Motor |
| 15 |
Tipo del motor diesel |
Yuchai |
| 16 |
Poder de caballo clasificado |
Kilovatio |
81 |
| 17 |
Sistema eléctrico |
V |
24 |
| Compresor requerido (opcional) |
| 18 |
Tipo del compresor |
Tornillo/mueble rotatorios |
| 19 |
Presión requerida |
Mpa |
1.2-3.0 |
| 20 |
Consumo del aire |
³ /min de m |
11-35 |
| Camión |
| 21 |
Fabricante |
|
Foton Aoling |
| 24 |
Poder de caballo clasificado |
HP |
168 |
| 25 |
Estándar de la descarga |
|
EU-5 |
| 26 |
Tipo de impulsión |
|
4X2 |
| 27 |
Max.Speed |
Kilómetro por hora |
95 |
| 28 |
Volante |
|
izquierdo/derecho (opcional) |
| Bomba de fango |
| 29 |
Tipo |
|
Hydrulic |
| 30 |
Modelo |
|
BW450 |
| 31 |
Movimiento |
milímetro |
110 |
| 32 |
Dislocación |
L/min |
450 |
| 33 |
Presión de la descarga (Mpa) |
Mpa |
5 |
| 34 |
Diámetro del tubo de succión |
milímetro |
89 |
| 35 |
Diámetro del tubo de descarga |
milímetro |
51 |
| 36 |
Diámetro del trazador de líneas |
milímetro |
80 |
| Dimensión |
| 37 |
Peso neto |
Kilogramo |
10800 |
| 38 |
Longitud de envío |
milímetro |
9100 |
| 39 |
Anchura de envío |
milímetro |
2550 |
| 40 |
Altura de envío |
milímetro |
3400 |
Demostración del producto
Características
1. La plataforma de perforación puede utilizar la perforación del martillo del aire DTH y la perforación del fango.
2. La consola de control centralizado es conveniente para cada manipulación y control. La tracción rápida y la elevación reducen el tiempo auxiliar y aumentar la eficacia del trabajo.
3. El chasis del camión adopta el 4X2 o los chasis especiales de la grúa 4x4 de la marca FOTON y del sistema de la impulsión principal, el caso de transferencia, caja de cambios, unidad del doble-torno, bomba de fango, placa giratoria, torre de la perforación, sistema de la alimentación se ponen en el chasis.

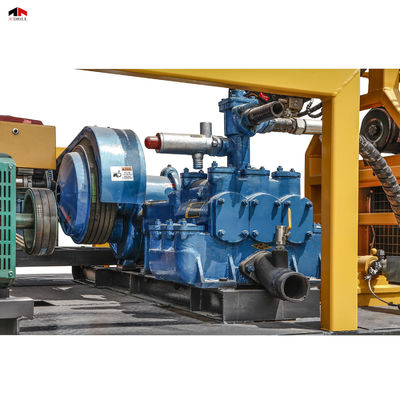

4. Es una plataforma de perforación hydraulicrotary con la circulación direccional. Se equipa de la bomba de fango BW450 que adopta la mezcla como el líquido que se lava y puede perforar en la arcilla, la arena y la roca si se equipa del trépano de sondeo conveniente.
5. El poder de la plataforma de perforación viene de un motor de Yuchai, el motor de 81kw Yuchai conduce la bomba de émbolo de alta presión de la dislocación grande y es caracterizado por dinámica potente y funcionamiento estable.
6. La cabeza rotatoria, velocidad de rotación es el ajuste stepless 0-115rpm y el esfuerzo de torsión rotatorio es 4800Nm.
7. La fuerza de tracción puede ser regulada y ser controlada, que adaptan la máquina a la perforación del agujero profundo.
8. Puede poner un generador que sea conveniente a la soldadura o ilumina para el trabajo en la noche.
9. El torno principal está disponible en el aparejo así que es eficacia alta cuando el taladro del aparejo en roca del fango y en la formación de alteración por los agentes atmosféricos.
10. La impulsión principal del aparejo es hydrulic y las cuatro piernas de aterrizaje y la torre de perforación son controladas hidráulico. Transfiera el caso y el sistema del embrague de la bomba de fango es también hidráulico gestionado.
11. El torno del torno de las herramientas se utiliza para la elevación auxiliar y encajonar, fuerza principal opcional de 1.5T, longitud del torno de la cuerda del 100m.
12. Las funciones auxiliares hidráulicas son fáciles y eficientes para la extensión de la guía, oscilación del auge, elevación del auge, descarga de la guía.
13. Competitivo en precio, el bajo costo de mantiene.
