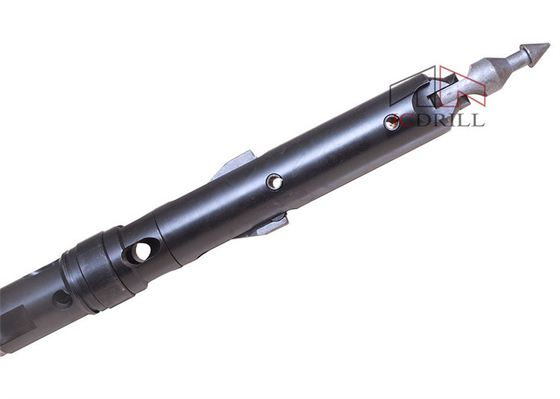

Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico

Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico
Api Standard Overshot Assembly Hq Core Barrel For Surface Wireline Drilling
Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico

Ampliación de imagen :  Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico

Datos del producto:
Lugar de origen: Hebei, China
Nombre de la marca: JCDRILL
Certificación: ISO,CE
Número de modelo: cabeza del HQ del barril de base
Pago y Envío Términos:
Cantidad de orden mínima: 1Set
Precio: Negotation
Tiempo de entrega: 15 Para ser negociado
Condiciones de pago: T/T, L/C, D/P, Western Union, MoneyGram
Capacidad de la fuente: 2000 sistemas/sistemas por año

Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico

descripción
Número de modelo: cabeza del HQ del barril de base Tipo: Barril doble de base
Estándar: AQ BQ NQ HQ PQ Nombre de producto: Montaje de barril de la base
Uso: Línea perforación del alambre de base Color: negro
Paquete: Paquete de la caja de madera Serie: Línea serie del alambre de DCDMA de Q
Peso: 13.70kg Diamters: Porque serie de la PC BC3 NC3 HC3 PC3 T del NC HC
Longitud: el 1.5m, 3M
Alta luz:

barril estándar de base del hq del api

,

cable metálico superficial que perfora el barril de base del hq

,

montaje de barril llegado más allá de la base del hq

barril minero llegado más allá estándar de base del hq de las herramientas de perforación del tubo doble de la asamblea del api para la perforación superficial del cable metálico


>> Introducción

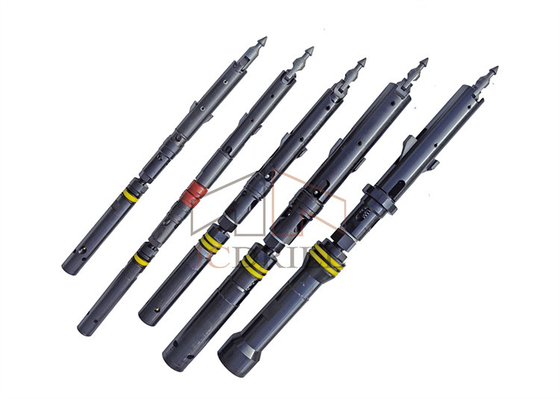

Un sistema de base del cable metálico incluye el montaje de barril de la base y a la asamblea llegada más allá. El montaje de barril de la base se compone de grupo del tubo interno y de grupo externo del tubo. Los tubos internos y externos tienen longitud estándar de 1,5 metros y de 3 metros.

La asamblea principal proporciona: mecanismos de enganche y que giran del spearpoint para permitir la inserción y la recuperación del montaje de tubo interno, de un conjunto de cojinetes permitan que el tubo interno siga siendo inmóvil y evite la perforación del rato del daño de la muestra, de las indicaciones de funcionamiento de la presión del líquido y de las válvulas de control flúido.
Barril de base de Api Standard Overshot Assembly Hq para la perforación superficial del cable metálico 0


Todas las asambleas principales incorporan un montaje de válvula obturada que proporcione una señal de la presión del líquido al operador del taladro cuando comprimen a los miembros de la válvula, indicando un tubo interno lleno o bloqueado.

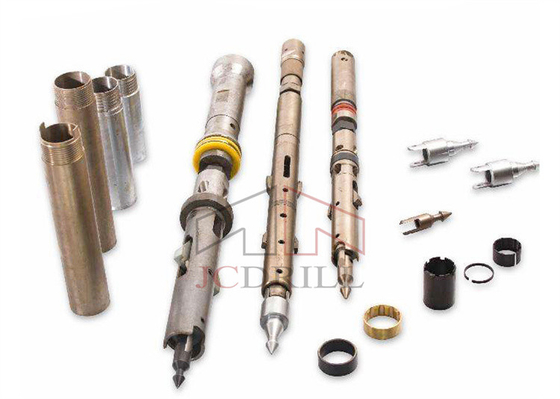

El montaje de barril de la base se compone del grupo del tubo interior y del grupo del externo-tubo. El grupo del tubo interior se compone de: Asamblea principal, tubo interno, caja del levantador de base, levantador de base, anillo de la parada.
El grupo del tubo interior recoge la muestra de base durante el proceso de perforación y es independiente del grupo del externo-tubo. El grupo del externo-tubo se compone del resto de los componentes del barril de base:

Fijación del acoplamiento, acoplamiento del adaptador, tubo externo.
Sigue habiendo en la parte inferior del agujero y contiene el grupo del externo-tubo siempre el grupo del tubo interior durante el proceso de perforación.


ID# Artículo Descripción Unidad Peso (kilogramos)
AQ
1-11 barril de base de 3M SZJ-AQ-3000 Fije 24,27
1-11 barril de base del 1.5m SZJ-AQ-1500 Fije 15,29
BQ
1-11 barril de base de 3M SZJ-BQ-3000 Fije 40,45
1-11 barril de base del 1.5m SZJ-BQ-1500 Fije 25,49
NQ
1-11 barril de base de 3M SZJ-NQ-3000 Fije 64,88
1-11 barril de base del 1.5m SZJ-NQ-1500 Fije 47,31
HQ
1-11 barril de base de 3M SZJ-HQ-3000 Fije 98,30
1-11 barril de base del 1.5m SZJ-HQ-1500 Fije 67,53
PQ
1-11 barril de base de 3M SZJ-PQ-3000 Fije 142,50
1-11 barril de base del 1.5m SZJ-PQ-1500 Fije 100,29



Superficie doble del tubo
Tamaño (taladro superficial de la exploración) Sistema métrico (milímetros) Sistema imperial (adentro)
Diámetro de agujero Diámetro de base Diámetro de agujero Diámetro de base
BQ 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
HQ 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Superficie triple del tubo
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagrama de la estructura de la asamblea principal del HQ

ID# Artículo Decription Unidad Peso (kilogramos)
1-29 Asamblea principal HQ-TKZC Fije 18,90
1 Punta de lanza HQ-TK-LMT PC 0,27
2 Primavera de la muesca HQ-TK-DWTH PC 0,01
3 Perno de la muesca HQ-TK-DWX PC 0,02
4 Base del punto de la punta de lanza HQ-TK-MTZ PC 0,8
5 Cierre que contrae el caso HQ-TK-HSG PC 2,9
6 Pasador partido TXX-11*35 PC 0,01
7 Pasador partido (2) TXX-12.7*70 Grupo 0,08
8 Perno LS-M8*25 PC 0,01
9 Lavadora HQ-TK-DP PC 0,2
10 Resorte de presión HQ-TK-YSTH PC 0,2
11 Cuerpo superior del cierre HQ-TK-TKJ PC 2,2
12 Vínculo (2) HQ-TK-LJB Pares 0,12
13 Cierre (2) HQ-TK-TKB Pares 0,66
14 Pasador partido TXX-12.7*50 PC 0,03
15 Hombro del aterrizaje HQ-TK-XGH PC 0,15
16 Válvula del sello HQ-TK-MFF PC 0,02
17 Baje el cuerpo del cierre HQ-TK-XGJT PC 2,3
18 Tuerca de fijación de Stover HQ-TK-TJLM PC 0,25
19 Eje HQ-TK-ZZ PC 2,7
20A Válvula de cierre difícilmente HQ-TK-FP PC 0,05
20B Suavidad de la válvula de cierre HQ-TK-FP-H PC 0,05
21 Ajuste de la lavadora (2) HQ-TK-JGD Grupo 0,28
22 Transporte (2) ZC-569306 Grupo 0,35
23 Empuje el anillo HQ-TK-ZCHT PC 0,25
24 Buje del eje HQ-TK-ZCZ PC 1,6
25 Transporte ZC-51305 PC 0,17
26 Resorte de presión HQ-TK-ZZTH PC 0,3
27 Tuerca de fijación ZSLM-M24 PC 0,1
28 Asamblea del casquillo del tubo interno HQ-TK-NGJTZC PC 3,07
28A Casquillo del tubo interno HQ-TK-NGJT PC 2,8
28B Engrase caber ZYZ-M6*1 PC 0,01
28C Bola (2) GQ-22 Grupo 0,08
28D Cuerpo de válvula de control HQ-TK-FYG PC 0,18

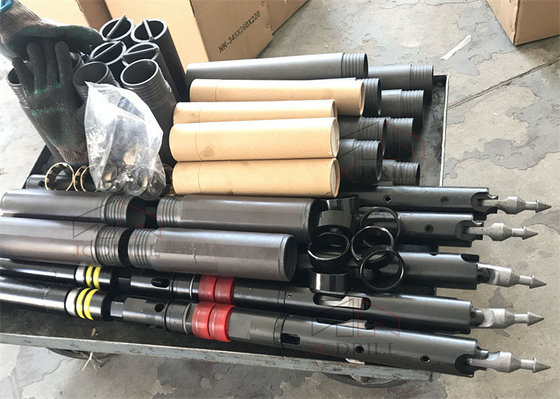

>> Paquete y envío
