Datos del producto:
|
| Número de modelo: | JRC500 | Uso: | Perforación de la circulación del revés de RC |
|---|---|---|---|
| Profundidad de perforación: | los 500m | Diámetro de perforación: | 105-350m m |
| Taladro Rod: | 3000m m | Dureza de la roca: | F=8-16 |
| Velocidad de rotación: | 0-100rpm | Presión de funcionamiento: | 1.05-2.4Mpa |
| Consumo del aire: | ³ /min de 11.3-21 M | Movimiento de la alimentación: | los 3.66m |
| Esfuerzo de torsión rotatorio: | los 8500-10000N.m | Colector de polvo: | Opcional mojado y seco |
| Tire de la capacidad: | 28Ton | nombre: | plataforma de perforación reversa montada pista hidráulica de la circulación de los 500m Dth |
| Alta luz: | el dth invierte la plataforma de perforación de la circulación,la pista montó la plataforma de perforación del rc,plataforma de perforación reversa de la circulación de los 500m |
||

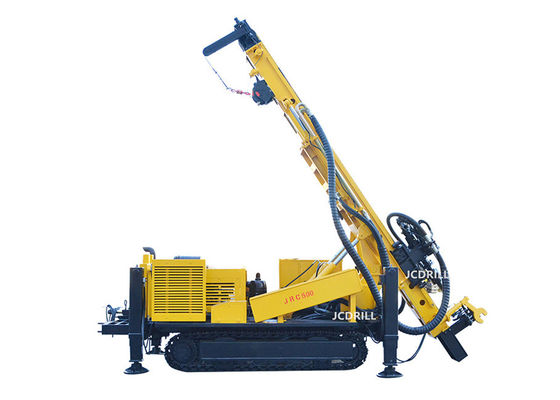

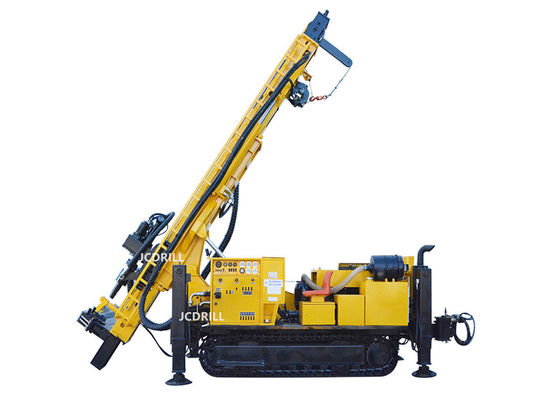

La pista hidráulica de JRC500 DTH mnounted la plataforma de perforación minera del rc de la circulación reversa
La perforación del rc es utilizar un martillo neumático para conducir una broca de acero de tungsteno para romper la formación de roca. Un pistón de intercambio neumático llamó en varias ocasiones un martillo, que a su vez conduce una broca del acero de tungsteno que se utilice para romper el heavy. Cuando el aire comprimido está soplado hacia fuera, la desviación de la presión producirá una circulación reversa, de modo que los cortes entren en el tubo interno hacia arriba. Cuando los cortes alcanzan la tierra, están conectados con el separador ciclónico a través de una manguera para la reducción de la muestra, y entonces la muestra cae en el bolso de la muestra de la abertura inferior. Estos bolsos de la muestra se marcan con la ubicación y la profundidad de las muestras recogidas y se pueden transportar directamente al laboratorio para el análisis.
Uso
La plataforma de perforación de la circulación del revés JRC500 es una nueva protección del medio ambiente multiusos, de gran eficacia, el multi-pista-tipo aparejo, que utiliza la última tecnología reversa extranjera de la perforación de la circulación de la elevación de gas, polvo de roca se puede recoger con eficacia a través de un colector de polvo para evitar la contaminación ambiental. Usted puede también recoger el separador ciclónico de escorificación en escoria puede ser utilizado en el departamento de prospección geológico de análisis de muestreo. Es una perforación geológica de la exploración, pozos de perforación, supervisando los pozos, el aire acondicionado de tierra de la pompa de calor de la fuente y el otro agujero profundo de la opción para el equipo.
La plataforma de perforación se puede utilizar en una variedad de aire comprimido en la perforación reversa de la circulación del agujero de tierra. El sistema, la remuneración de elevación de la guía, cargamento y descarga del tubo de taladro, rotación y sistema de la alimentación, de las piernas, del torno, el caminar y otro para alcanzar todo el sistema hydráulico para reducir perceptiblemente la intensidad de trabajo y para mejorar la eficacia y la calidad de la construcción.
Specifiction
| 1 | Geología perforada | Todas las clases | |
| 2 | Tipo de perforación | DTH Y RC | |
| 3 | Sistema y operación del taladro | Hidráulico | |
| 4 | Diámetro de agujero | milímetro | Φ90-Φ400 |
| 5 | Profundidad del agujero | m | 500 |
| 6 | Esfuerzo de torsión de la rotación | KN | 85-100 |
| 7 | Velocidad de rotación | RPM | 0-80 1r engranaje |
| 0-160 2do Ger | |||
| 8 | Diámetro del tubo de taladro | milímetro | 76/89/114 |
| 9 | Longitud de tubo de taladro | milímetro | 4/4500 |
| 10 | Velocidad de alimentación máxima | M/min | 18 |
| 11 | Max. Lifting Speed | M/min | 5-20 |
| 12 | Movimiento de la alimentación | milímetro | 3400 |
| 13 | Fuerza sustentadora del máximo | T | 28 |
| 14 | Fuerza sustentadora del torno principal (opcional) | T | 4 |
| 15 | Fuerza sustentadora del alzamiento | T | 1,5 |
| 16 | Altura de elevación del torno de la herramienta | m | 100 |
| 17 | Tipo del motor diesel | CUMMINS | |
| 18 | Poder de caballo clasificado | Kilovatio | 180 |
| 19 | Sistema eléctrico | Voltio | 24 |
| 20 | Tipo del compresor | Tornillo/mueble rotatorios | |
| 21 | Presión requerida | Mpa | 1.05-4.5 |
| 22 | Consumo del aire | ³ /min de m | 16-60 |
| 23 | Peso neto | T | 13 |
| 24 | Longitud de envío | milímetro | 7550 |
| 25 | Anchura de envío | milímetro | 2260 |
| 26 | Altura de envío | milímetro | 2700 |
| 27 | Separación de tierra | milímetro | 300 |
| 28 | Volumen de flujo | milímetro | 20 |
Características
1: El sistema hydráulico montado del motor diesel, el sistema incluye todo caminar, rotación, alimentación, levantando, pierna, levantando, sistema de la remuneración, cambio de la barra es hidráulico.
2: El funcionamiento reverso del sistema de la circulación así como la tecnología de DTH, provice del compresor de aire presionó el aire para el impacto y el polvo recoge.
3. Durante el trabajo, utilice el martillo reverso de la circulación, tubo doble, presionó el aire para entrar entre dos tubo y polvo hacia fuera del tubo interno.
4. También está disponible para la herramienta de perforación normal del uso positivo de la circulación.
5. El sistema de trabajo integrado por el sistema de la alimentación, guía (palo), cabeza rotatoria, sistema de la remuneración, centralizador, cystem del intercambio de la barra, enrollando y así sucesivamente.
6. Disminuye la presión, velocidad de alimentación, velocidad rotatoria es ajustable.
7. El sistema que camina es un sistema uno mismo-que camina, convient para moverse, que podría instalar la pierna hidráulica cuatro, cuando la carga en el camión, él no necesita caminar para arriba, él puede cargar en el camión directamente.
8. Uso hidráulico de la pierna cuatro para mantener el equilibrio de la perforación durante el trabajo.
9. La bobina sub podría alzando la herramienta de perforación de Max.1ton, él también podía ayudar al cambio de la barra.
la guía 10.The (palo) podría trabajando en 45°-90°, guía tiene un sistema de la extensión, que se aseguran que podría la guía moviéndose hacia la superficie de perforación, a keed el equilibrio de la guía.
11. Gradienter, etiqueta del ángulo y centralizador para asegurar la exactitud de la precisión del agujero.
12. El sistema de aire tiene un sistema lubricante especial a lubricar el martillo para ampliar la vida de servicio.
