Datos del producto:
|
Número de modelo: | HD100 | Tipo: | Martillo de DTH |
---|---|---|---|
Uso: | Explotación minera, carbón, mineral de hierro, perforación de la minería aurífera | Material: | CARBURO DE TUNGSTENO |
Caña: | COP, DHD, MISIÓN, SD | Forma de la cara: | Forma plana y forma del Descenso-centro |
Hilo: | 4-1/2 API REG | Ángulo: | 254-311m m |
Presión de funcionamiento: | 1-2.4Mpa | Consumo del aire: | 22-55m3 / min |
Alta luz: | Brocas de DTH,Pedazos de botón de DTH |

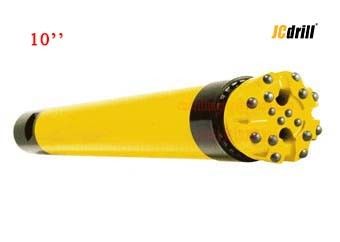

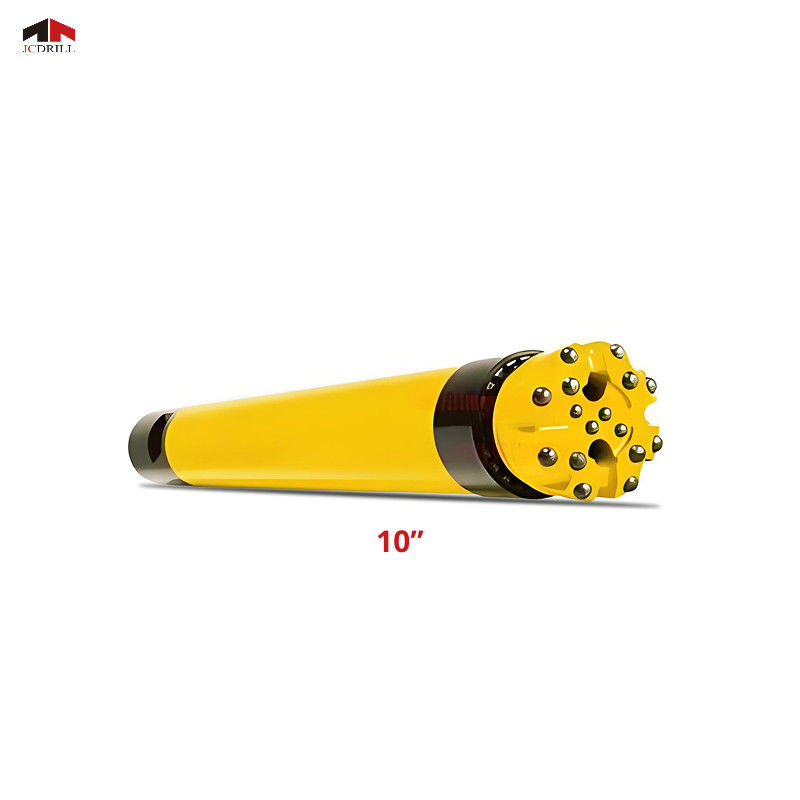

Alta presión abajo del martillo del agujero 10 pulgadas con el hilo API 4 el 1/2” 254-311m m
Uso
Con experiencia de fabricación profesional en la producción del martillo de DTH, nuestra fábrica puede suministrarle de alta presión y medio a los martillos de la presión baja DTH. Hace juego estrictamente con estándar del API y otros estándares industriales chinos. Es durable para ser producida con trabajos manuales avanzados y buen material.
1. Entregue la energía máxima al trépano de sondeo, a la velocidad de perforación rápida y al consumo bajo del aire debido a la estructura interna especial del martillo de la serie DTH de HD diseñado según la más nueva teoría de la perforación de roca.
2. Funcionamiento liso y vida de servicio larga del martillo de la serie DTH de HD debido a los materiales de alta calidad del acero de aleación y a la tecnología de proceso avanzada adaptados.
3. La tarifa del problema y fáciles bajos al mantenimiento debido a simple, a confiable y a fácil montan y desmontan la estructura interna del martillo.
4. Fácil salir pedazo del martillo debido a la tirada del hilo de la multi-cabeza y al cilindro de conexión del martillo.
5. Permutable con el pedazo de DTH y el tubo de taladro
Características

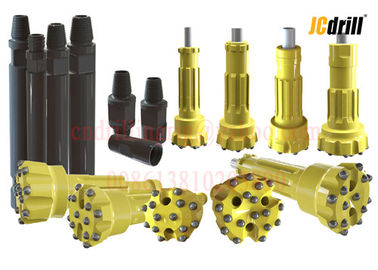

Caña del martillo disponible:
1. Serie de la caña del BR: BR1, BR2, BR3;
2. serie de la caña del poli: Cop32, Cop34, Cop44, Cop54, Cop64, Cop84;
3. serie de la caña de DHD: DHD3.5, DHD340, DHD350, DHD360, DHD380;
4. serie de la caña del SD: SD4, SD5, SD6, SD8, SD10, SD12, SD15, SD18;
5. serie de la caña de la misión: Mission40, Mission50, misión 60, misión 80;
6. serie de la caña de QL: QL30, QL40, QL50, QL60, QL80;
7. serie de la caña de NUMA: NUMA120, NUMA125, NUMA180, NUMA240;
Otras cañas del martillo pueden estar disponibles según el dibujo o las muestras del cliente.
Especificación
Martillo de HSD10 DTH | ||||||
Descripción de artículo | Peso | Piezas no. | ||||
submarino 1.Top | 59 | HSD1001 | ||||
2.O-Ring del submarino superior | 0,03 | HSD1002 | ||||
anillo 3.Breakout | 0,3 | HSD1003 | ||||
válvula 4.Check | 1,4 | HSD1004 | ||||
5.Spring | 0,3 | HSD1005 | ||||
almacenador intermediario 6.Compression | 0,6 | HSD1006 | ||||
distribuidor 7.Air | 11,5 | HSD1007 | ||||
cilindro 8.Internal | 11 | HSD1008 | ||||
9.Piston | 62 | HSD1009 | ||||
cilindro 10.External | 110 | HSD1010 | ||||
11.O-Ring del anillo de la parada | 0,03 | HSD1011 | ||||
anillo 12.Stop | 1,6 | HSD1012 | ||||
manga 13.Guided | 4,5 | HSD1013 | ||||
anillo 14.Breakout | 0,3 | HSD1014 | ||||
tirada 15.Drive | 24 | HSD1015 | ||||
pedazo 16.Drill | 115 | HSD1016 | ||||
Según el requisito de cliente, el submarino superior se puede hacer en dos llaves inglesas, y puso los botones de la protección, un controllinghole del aire se puede perforar en la válvula de control para proporcionar una descarga más eficiente de los cortes. | ||||||
Datos técnicos | ||||||
Longitud (menos pedazo) | Peso (menos pedazo) | Diámetro externo | Caña del pedazo | Gama del agujero | Hilo de la conexión | |
1502m m | 290.0kg | 226m m | SD10 | 254-311m m | API REGISTRO DE 4-1/2 ' REG API 6-5/8 ' | |
Presión de funcionamiento | Tarifa del impacto en 0,5 Mpa | Velocidad de rotación recomendada | Consumo del aire | |||
1.0-2.5Mpa | 18HZ | 15-25r/min | 1.0Mpa | 1.8Mpa | 2.4Mpa | |
22m3/min | 40m3/min | 55m3/min |

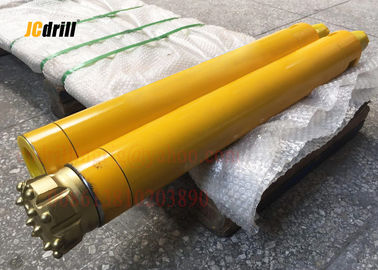

Entrega de Packing&
