In the JCDRILL workshop, a long welded steel assembly sits on a row of rollers at the entrance to a shot blast machine. The beams and brackets have already been welded together. Before the assembly can be powder coated, the exposed steel needs to be cleaned and given a surface texture that helps the coating adhere.
For these welded drilling rig assemblies, we use roller conveyor shot blasting. The conveyor supports the assembly and carries it through the blast chamber. This setup is well suited to long steel components with large exposed surfaces.
How the Roller Conveyor Shot Blast Machine Works
As the assembly moves through the enclosed chamber, spinning blast wheels propel abrasive media against the steel. The impact removes surface rust and mill scale, the oxide layer that can form during hot rolling. It also leaves a pattern of small peaks and valleys in the steel. This texture is known as the surface profile.
The position of the assembly on the conveyor matters. A broad steel face is relatively easy to expose to the abrasive stream. The area behind a bracket or inside a recess is harder to reach because another part of the assembly can block the stream. Depending on the shape of the part, these areas may need extra attention before coating.
The process has two distinct goals: surface cleanliness and a suitable surface profile. Cleanliness describes what has been removed from the steel. The profile describes the texture left behind. A part may look clean from a distance, but its appearance alone does not tell you whether the surface has the right texture for coating. Loose dust and abrasive also need to be cleared away before the powder is applied.
Why the Steel Is Shot Blasted Before Powder Coating
When powder coating is applied over loose rust or scale, it can adhere to that layer instead of the steel underneath. If the layer comes loose, the coating can come away with it. Shot blasting removes material that can interfere with adhesion and gives the coating a textured surface to bond to.
After application and curing, the powder forms a protective layer over the steel. Preparing the surface helps that layer adhere more consistently across broad faces and around welded joints. It also contributes to a more even appearance on the finished part. The coating is visible on the completed rig, but how well it bonds depends in part on the condition of the steel underneath.
How Shot Blasting Compares With Other Methods
Air blasting: Both wheel blasting and air blasting can be used to clean and texture steel. The difference is how the abrasive is propelled. A wheel blast machine uses spinning wheels; an air blast system uses compressed air and a nozzle. A nozzle can be aimed at a particular recess or weld area, which makes air blasting useful for targeted work. A roller conveyor machine is better suited to feeding long assemblies through an enclosed chamber and treating broad exposed surfaces as they pass through.
Grinding and wire brushing: A grinder is useful for dressing a weld or removing a burr. A powered wire brush can remove loose rust from a small area. These tools work where they make direct contact with the steel, so they are useful for local work or touch-ups. For a long assembly with several faces, brackets and joints, conveyor blasting treats a much larger area in one operation.
Shot peening: Shot peening also uses particles that strike the metal, but its purpose is different. It is a controlled process that introduces compressive stress near the surface to improve fatigue resistance in suitable components. The operation shown in our workshop is shot blast cleaning: its job is to remove rust and scale and prepare the steel for powder coating. Stress relief of a welded assembly is a separate manufacturing operation.
A Look at the Process in Our Workshop
The workshop video shows a welded drilling rig assembly on the roller conveyor at the blast chamber. The close-up photo gives a different view of the workpiece: the weld bead and the texture of the bare steel beside it. Both show a stage that is easy to miss once the rig is fully assembled and coated.
For these steel assemblies, shot blasting is the step between welding and powder coating that prepares the surface for the finish. Its job is straightforward: remove what could weaken the bond and leave the steel ready for the coating that will protect it.
.news-article,
.news-article * {
box-sizing: border-box;
}
.news-article {
max-width: 1080px;
margin: 0 auto;
padding: 16px 20px;
color: #333;
background: #fff;
font-family: "Public Sans", Helvetica, Arial, sans-serif;
font-size: 16px;
line-height: 1.75;
}
.news-article h2 {
margin: 24px 0 12px;
padding: 8px 13px;
border-left: 3px solid #d9aaaa;
border-radius: 5px;
background: #fcfcfc;
color: #990000;
font-size: 20px;
line-height: 1.45;
}
.news-article p {
margin: 0 0 14px;
}
.news-article a {
color: #990000;
text-decoration: underline;
text-underline-offset: 2px;
}
.news-article .news-video {
margin: 16px 0 22px;
}
.news-article .news-video video {
display: block;
width: 100%;
max-width: 760px;
height: auto;
margin: 0 auto;
border-radius: 7px;
background: #fcfcfc;
box-shadow: 0 8px 22px rgba(0, 0, 0, 0.14);
}
.news-article .news-photo-grid {
display: grid;
grid-template-columns: repeat(2, minmax(0, 1fr));
gap: 14px;
margin: 16px 0 22px;
}
.news-article .news-photo-grid img {
display: block;
width: 100%;
height: auto;
border-radius: 7px;
box-shadow: 0 8px 22px rgba(0, 0, 0, 0.14);
}
@media (max-width: 640px) {
.news-article {
padding: 12px;
font-size: 15px;
}
.news-article h2 {
margin-top: 21px;
font-size: 18px;
}
.news-article .news-photo-grid {
gap: 9px;
}
}

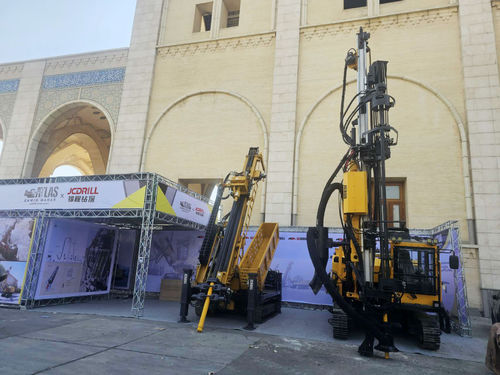

Beijing Jincheng Mining Technology Co., Ltd. (JCDRILL) took part in MiningMetals Uzbekistan 2026, held from October 27 to 29 at UZEXPOCENTRE in Tashkent. The exhibition gave our team an opportunity to introduce our drilling equipment to customers in Central Asia and speak with mining professionals and potential partners in person.
Meeting Customers in Tashkent
At our booth, we shared product information on five types of equipment: water well drilling rigs, blast hole drilling rigs, core drilling rigs, reverse circulation (RC) drilling rigs and solar pile drilling rigs. These machines serve different applications, from water well construction and mineral exploration to quarrying, infrastructure work and solar farm installation.
One of our goals in Tashkent was to help customers who were new to JCDRILL understand what each type of rig is designed to do. Speaking face to face gave our team time to explain the differences between drilling methods, answer questions about the equipment and learn more about the projects visitors were planning. It was also a chance to start conversations with companies that had not worked with us before.
Thank you to everyone who visited our booth and took the time to speak with us. We appreciated hearing about your projects and what you look for when choosing drilling equipment.
Meet JCDRILL at The Mining Show 2026 in Dubai
JCDRILL will next exhibit at The Mining Show 2026 on November 16–17 at the Dubai World Trade Centre, in Sheikh Saeed Halls.
We invite customers and partners to visit our booth and discuss their upcoming drilling projects with our team. If you are planning a water well, mineral exploration, blast hole drilling or solar installation project, tell us about the work you need to do. We can walk through the relevant rig options with you and answer questions about drilling methods and equipment configurations.
If we met in Tashkent and you’ll also be in Dubai, we’d be glad to continue the conversation there.
About JCDRILL
Beijing Jincheng Mining Technology Co., Ltd. supplies drilling rigs and related equipment to customers worldwide. Its product range includes water well, blast hole, core, reverse circulation and solar pile drilling rigs for mining, water resource development, infrastructure and renewable energy projects.
.news-article,
.news-article * {
box-sizing: border-box;
}
.news-article {
max-width: 1080px;
margin: 0 auto;
padding: 18px 20px;
color: #333;
background: #fff;
font-family: "Public Sans", Helvetica, Arial, sans-serif;
font-size: 16px;
line-height: 1.75;
}
.news-article p {
margin: 0 0 14px;
}
.news-article h2 {
margin: 32px 0 16px;
padding: 9px 14px;
border-left: 4px solid #990000;
border-radius: 6px;
background: #faf5f5;
color: #990000;
font-size: 21px;
line-height: 1.45;
}
.news-article h3 {
margin: 22px 0 10px;
padding-left: 11px;
border-left: 2px solid #d9aaaa;
color: #990000;
font-size: 17px;
line-height: 1.5;
}
.news-article ul {
margin: 10px 0 18px;
padding: 14px 18px 14px 38px;
border-radius: 6px;
background: #fcfcfc;
}
.news-article li {
margin: 4px 0;
padding-left: 3px;
}
.news-article a {
color: #990000;
text-decoration: underline;
text-underline-offset: 2px;
}
.news-article .news-image {
margin: 18px 0 22px;
text-align: center;
}
.news-article .news-image img {
display: inline-block;
max-width: 100%;
height: auto;
border-radius: 7px;
box-shadow: 0 8px 22px rgba(0, 0, 0, 0.14);
vertical-align: middle;
}
.news-article .news-table-wrap {
width: 100%;
margin: 14px 0 20px;
overflow-x: auto;
-webkit-overflow-scrolling: touch;
border-radius: 6px;
}
.news-article table {
width: 100%;
min-width: 620px;
border-collapse: collapse !important;
border-spacing: 0 !important;
border: 0 !important;
font-size: 15px;
}
.news-article th,
.news-article td {
padding: 10px 12px;
border: 1px solid #e8e1e1;
text-align: left;
vertical-align: top;
}
.news-article th {
background: #990000;
color: #fff;
font-weight: 600;
}
.news-article tbody tr:nth-child(even) td {
background: #fcfcfc;
}
.news-article .process-list {
display: flex;
flex-wrap: wrap;
gap: 8px;
margin: 12px 0 18px;
padding: 0;
list-style: none;
}
.news-article .process-list li {
flex: 1 1 175px;
margin: 0;
padding: 9px 12px;
border-radius: 6px;
background: #faf5f5;
color: #444;
}
@media (max-width: 640px) {
.news-article {
padding: 12px;
font-size: 15px;
}
.news-article h2 {
margin-top: 26px;
font-size: 19px;
}
.news-article .process-list {
display: block;
}
.news-article .process-list li {
margin: 6px 0;
}
}
La exploración mineral en etapas tempranas a menudo comienza con un desafío práctico: la geología prospectiva se encuentra bajo cobertura, los objetivos se extienden sobre un área grande y los presupuestos de perforación son limitados. Los equipos de exploración necesitan información del subsuelo para decidir dónde se justifica una mayor inversión.
La perforación con aire, también escrita como aircore o AC, es un método de perforación que utiliza una broca de pala giratoria y aire comprimido para transportar el material de muestra a la superficie a través de un tubo interior.
Su efectividad depende de más que la velocidad de perforación. La recuperación de muestras, las preguntas geológicas que se plantean y el punto en el que se necesita otro método de perforación son importantes.
1. ¿Qué es la perforación con aire?
La perforación con aire utiliza acción rotatoria para cortar el suelo. El aire comprimido ayuda a limpiar el agujero y transporta los recortes a través de un tubo interior a la superficie para su recolección.
Referencia técnica: Informe Resumen Técnico de Alcoa
El aircore típicamente produce astillas, partículas y finos en lugar de un núcleo intacto. Estas muestras pueden ayudar a identificar litología, meteorización, alteración y anomalías geoquímicas, pero proporcionan evidencia limitada de la fábrica de roca original, fracturas y geometría de vetas.
2. Cómo funciona el aircore: corte y transporte de muestras
La broca de pala y el flujo de aire realizan dos funciones diferentes. La broca de pala utiliza torque rotatorio y carga axial para cortar la formación. El aire limpia el agujero y transporta los recortes.
La broca de pala corta la formación
se generan recortes
el flujo de aire los transporta al tubo interior
la muestra regresa a la superficie
el material se recolecta, se divide y se registra por intervalo de profundidad.
El aircore generalmente es adecuado para formaciones meteorizadas o más blandas. La roca dura y competente puede dificultar la perforación. El rendimiento también depende del sistema de perforación y las condiciones del sitio; ningún factor determina si el método funcionará bien.
3. El valor del muestreo bajo cobertura
La perforación con aire ayuda a los equipos de exploración a investigar la geología bajo cobertura y recopilar información en un área objetivo. Los resultados pueden ayudar a los equipos a decidir dónde enfocar la perforación de seguimiento.
Las preguntas que un programa de aircore puede ayudar a investigar incluyen:
¿Qué tan gruesa es la secuencia de cobertura?
¿Cómo cambia el perfil de meteorización con la profundidad?
¿Qué litologías y características de alteración ocurren bajo cobertura?
¿En qué horizonte geológico aparece una anomalía?
¿La anomalía continúa entre agujeros vecinos?
¿Dónde se debe concentrar la perforación de seguimiento?
La consideración de los resultados en múltiples agujeros puede revelar patrones en el perfil de meteorización y ayudar a poner las anomalías en contexto geológico.
4. Condiciones del terreno adecuadas y limitaciones comunes
El aircore puede ser útil en terrenos meteorizados y relativamente fáciles de cortar. La geología local y las condiciones de perforación pueden afectar la penetración, el retorno de la muestra y la capacidad de completar un agujero.
Condición del terreno
Efecto potencial
Material meteorizado relativamente uniforme y fácil de cortar
Soporta penetración constante y retorno de muestra consistente
Material pegajoso rico en arcilla
Puede adherirse a los tubos interiores y equipos de recolección, causando bloqueos y arrastre
Grava, cantos rodados o bandas duras
Puede reducir la penetración, aumentar el desgaste o causar terminación temprana
Formaciones con pérdida de aire sustancial
Puede reducir el flujo de aire disponible para levantar muestras
Intervalos con agua
Puede producir muestras húmedas, adherencia y dificultades de división
Roca dura fresca y competente
Limita la efectividad de la perforación convencional con pala aircore
Cuando una broca de pala alcanza material que no puede penetrar eficazmente, el agujero puede detenerse antes de la profundidad planificada.Ejemplo de campo: Informe de Exploración de St Barbara
No existe una profundidad máxima universal que se aplique a todos los programas de aircore. Las condiciones del terreno, la configuración del equipo y la calidad de muestra requerida afectan lo que es factible.
5. Por qué la recuperación del tubo interior aún requiere control de calidad
La recuperación incompleta puede cambiar la composición de la muestra
Si solo se recupera parte del material de un intervalo, la muestra puede no representar la formación de manera uniforme. Evalúe la cantidad recuperada, el tamaño de las partículas y cómo se relaciona el material con los resultados de los análisis.
Las muestras húmedas pueden complicar el transporte y la división
El agua subterránea puede humedecer las muestras, haciendo que el material se adhiera al equipo y complicando la recolección y la división.Referencia del proyecto: Anuncio ASX de Catalyst Metals
El material residual puede contaminar los intervalos subsiguientes
El material que queda en el tubo interior o en el equipo de recolección puede arrastrarse a una muestra subsiguiente. La limpieza entre intervalos ayuda a limitar este riesgo.
El submuestreo afecta la representatividad
Los métodos de división y submuestreo afectan el material retenido para el análisis. Las verificaciones de control de calidad ayudan a evaluar si las muestras son representativas de sus intervalos registrados.
6. Aircore vs. perforación RAB, RC y diamantina
Característica
Aircore
RAB de pared simple común
RC común con martillo de fondo
Perforación diamantina
Acción principal de perforación
Corte con pala rotatoria
Corte rotatorio o percusión, según la configuración
Percusión combinada con rotación
Corte anular para recuperar el núcleo
Retorno de muestra típico
A través de un tubo interior
Entre las barras de perforación y la pared del agujero
A través de un tubo interior
Núcleo retenido dentro de un barril de núcleo
Idoneidad típica del terreno
Materiales no consolidados y meteorizados
Depende de la broca y la configuración del equipo
Incluye formaciones de roca más dura
Formaciones que requieren recuperación de núcleo
Forma principal de la muestra
Astillas, partículas y finos
Recortes
Astillas de roca
Núcleo cilíndrico
Rol común en exploración
Investigación de cobertura y delineación inicial de anomalías
Investigación preliminar
Prueba de mineralización y perforación más profunda
Interpretación geológica detallada e información estructural
El aircore en sí utiliza retorno de muestra de circulación inversa. En el uso común, la perforación "RC" se refiere a la perforación de circulación inversa de doble pared que utiliza un martillo de fondo.
La distinción entre métodos implica el mecanismo de corte o rotura de roca y las condiciones del terreno que cada método se adapta, así como la disposición de retorno de la muestra.Definiciones de métodos: Novo Resources
La selección del método de perforación depende del entorno geológico, la información requerida y el propósito del programa de exploración.
7. Evaluación de costos: el precio de la información geológica útil
El costo de perforación es una parte de un programa de exploración. La utilidad de la información recopilada también es importante al evaluar el valor de un método de perforación.
¿Cuánto cuesta obtener un intervalo de muestreo confiable que respalde la próxima decisión de exploración?
La respuesta depende de las condiciones del proyecto, los requisitos de la muestra, el rendimiento de la perforación y las decisiones que los resultados deben respaldar.
8. Diseño de un programa de aircore que respalde las decisiones
Un programa efectivo debe establecer tres cosas antes de que comience la perforación.
Definir el objetivo geológico
Establecer las preguntas geológicas que el programa de perforación pretende investigar y la información necesaria para abordarlas.
Establecer los requisitos de calidad de la muestra
Considere la calidad de muestra necesaria para el registro, análisis e interpretación planificados, incluida la forma en que se recolectarán y dividirán las muestras.
Planificar la vía de seguimiento
Decidir cómo los resultados informarán la siguiente etapa de exploración. La recuperación incompleta, las muestras compuestas de varios metros y otras consideraciones de muestreo deben evaluarse en relación con la interpretación prevista.
9. Interpretación responsable de los resultados de aircore
Un resultado aislado no establece el tamaño de una zona mineralizada. La longitud del pozo no representa necesariamente el espesor real, y una anomalía debe interpretarse en su contexto geológico.
Los resultados de aircore son más útiles cuando se consideran junto con la calidad de la muestra, el registro geológico, los agujeros vecinos y otra información de exploración disponible.
Conclusión
La perforación con aire ofrece una forma de investigar la geología bajo cobertura y recolectar muestras en un área objetivo. Su valor depende de si el método se adapta a las condiciones del terreno y si las muestras recuperadas son adecuadas para las preguntas geológicas que se plantean.
Comprender las capacidades y limitaciones del método ayuda a los equipos de exploración a interpretar los resultados y planificar el trabajo de seguimiento apropiado.
.jcd1000-shipment,
.jcd1000-shipment * {
box-sizing: border-box;
}
.jcd1000-shipment {
max-width: 1080px;
margin: 0 auto;
padding: 16px;
color: #333;
background: #fff;
font-family: "Public Sans", Helvetica, Arial, sans-serif;
font-size: 15px;
line-height: 1.75;
}
.jcd1000-shipment p {
margin: 0 0 14px;
}
.jcd1000-shipment .intro,
.jcd1000-shipment .closing {
margin-bottom: 18px;
padding: 15px 18px;
background: #faf5f5;
border-left: 4px solid #990000;
border-radius: 6px;
}
.jcd1000-shipment .section-title {
margin: 24px 0 12px;
padding: 9px 13px;
color: #990000;
background: #faf5f5;
border-left: 4px solid #990000;
border-radius: 6px;
font-size: 19px;
line-height: 1.45;
}
.jcd1000-shipment .text-block {
margin-bottom: 16px;
padding: 15px 18px;
background: #fcfcfc;
border-radius: 6px;
}
.jcd1000-shipment .text-block p:last-child {
margin-bottom: 0;
}
.jcd1000-shipment .article-image {
margin: 16px auto 20px;
text-align: center;
}
.jcd1000-shipment .article-image img {
display: block;
width: auto;
max-width: 100%;
height: auto;
max-height: 580px;
margin: 0 auto;
border-radius: 7px;
box-shadow: 0 6px 18px rgba(0, 0, 0, 0.12);
}
.jcd1000-shipment .spec-list {
margin: 0 0 18px;
padding: 0;
list-style: none;
}
.jcd1000-shipment .spec-list li {
margin: 0 0 7px;
padding: 9px 13px;
background: #fcfcfc;
border: 1px solid #f0e8e8;
border-radius: 5px;
}
.jcd1000-shipment .spec-list strong {
color: #990000;
}
@media (max-width: 600px) {
.jcd1000-shipment {
padding: 12px;
font-size: 14px;
}
.jcd1000-shipment .intro,
.jcd1000-shipment .closing,
.jcd1000-shipment .text-block {
padding: 13px 14px;
}
.jcd1000-shipment .section-title {
margin-top: 20px;
font-size: 18px;
}
}

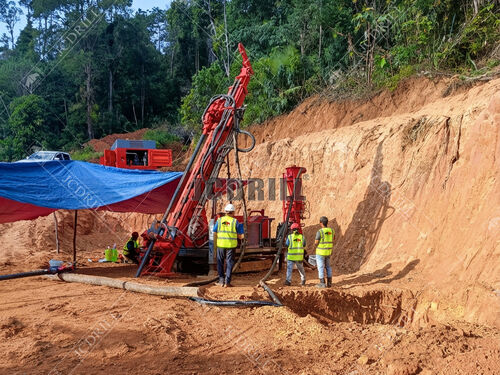

Four JCDRILL JCD1000 diamond core drilling rigs have been loaded into two 40-foot high-cube containers and shipped to Africa by sea.
The rigs were prepared with hydraulic rod-handling equipment and separate hoisting systems for drill pipes and core retrieval.

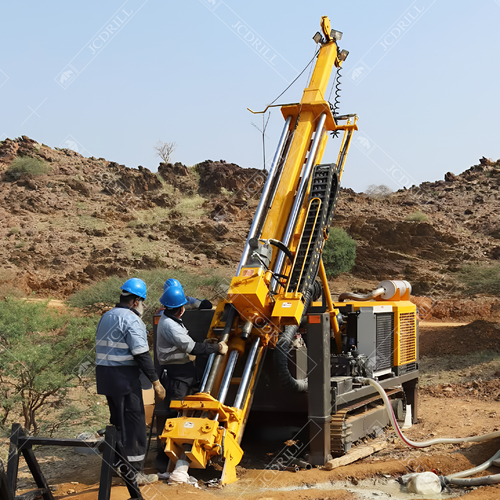

Configuration for Core Drilling
Each JCD1000 is powered by a 132 kW six-cylinder Cummins diesel engine. Rated drilling depths are 500 meters with HQ tooling and 1,100 meters with NQ tooling, depending on ground conditions and drilling configuration.
The rigs feature a 6.6-meter extended mast for handling 3-meter drill rods and support drilling angles from 45° to 90°.
Each unit is equipped with two winches. The main winch handles drill pipes, while the wireline winch retrieves the inner tube containing the core sample. This arrangement allows core retrieval without pulling the full drill string out of the hole.
Double hydraulic clamps hold the drill pipes in place, while a hydraulic wrench assists with making and breaking rod connections during installation and removal.
Hydraulic System and Controls
The JCD1000 combines the drill head, feed system, hoisting equipment and clamps in a hydraulically operated system. An integrated valve block and simplified hydraulic circuit help keep the system compact and accessible for maintenance. Rotation speed can be adjusted to suit drilling requirements.
With loading complete, all four rigs are now on their way to Africa.
.jrc300-delivery,
.jrc300-delivery * {
box-sizing: border-box;
}
.jrc300-delivery {
max-width: 1080px;
margin: 0 auto;
padding: 20px 16px;
color: #333;
background: #fff;
font-family: "Public Sans", Helvetica, Arial, sans-serif;
font-size: 15px;
line-height: 1.8;
}
.jrc300-delivery p {
margin: 0 0 16px;
}
.jrc300-delivery .intro,
.jrc300-delivery .closing {
padding: 18px 20px;
background: #faf5f5;
border-left: 4px solid #990000;
border-radius: 6px;
}
.jrc300-delivery .story-block {
margin: 20px 0;
padding: 20px;
background: #fcfcfc;
border-radius: 7px;
}
.jrc300-delivery h2 {
margin: 28px 0 15px;
padding: 11px 15px;
color: #990000;
background: #faf5f5;
border-left: 4px solid #990000;
border-radius: 6px;
font-size: 20px;
line-height: 1.45;
}
.jrc300-delivery .article-image {
margin: 22px 0;
}
.jrc300-delivery .article-image img {
display: block;
width: 100%;
max-width: 850px;
height: auto;
margin: 0 auto;
border-radius: 7px;
box-shadow: 0 8px 22px rgba(0, 0, 0, 0.14);
}
.jrc300-delivery .spec-list {
margin: 0 0 20px;
padding: 0;
list-style: none;
}
.jrc300-delivery .spec-list li {
margin: 0 0 9px;
padding: 11px 15px;
background: #fcfcfc;
border: 1px solid #f0e8e8;
border-radius: 6px;
}
.jrc300-delivery .spec-list strong {
color: #990000;
}
@media (max-width: 600px) {
.jrc300-delivery {
padding: 14px 12px;
font-size: 14px;
}
.jrc300-delivery .story-block {
padding: 15px;
}
.jrc300-delivery h2 {
margin-top: 23px;
font-size: 18px;
}
}
Un equipo de perforación de circulación inversa JRC300 ha sido entregado a un cliente en Asia Central tras modificaciones e inspección de fábrica in situ. La consulta se recibió el 26 de septiembre y el cliente recibió la entrega el 14 de octubre tras el despacho de aduanas.
El cliente buscaba un equipo de perforación RC con una profundidad máxima de perforación de 300 metros. Con un JRC300 disponible en stock, nuestro equipo revisó las modificaciones requeridas con el cliente antes de comenzar el trabajo.
Tras recibir el depósito el 29 de septiembre, comenzamos a preparar los accesorios y a modificar el equipo según los requisitos acordados.
Inspección de fábrica y envío
El cliente visitó nuestra fábrica el 7 de octubre, durante las vacaciones del Día Nacional de China, para inspeccionar y probar la máquina. Tras la inspección, el cliente aprobó el equipo y completó el pago restante el 8 de octubre.
Nuestro equipo organizó entonces el envío con el transitario y el equipo se cargó en un camión la tarde del 9 de octubre. También preparamos y proporcionamos los documentos necesarios para el despacho de aduanas.
El JRC300 llegó a su destino en Asia Central el 14 de octubre, completó el despacho de aduanas y fue entregado al cliente.

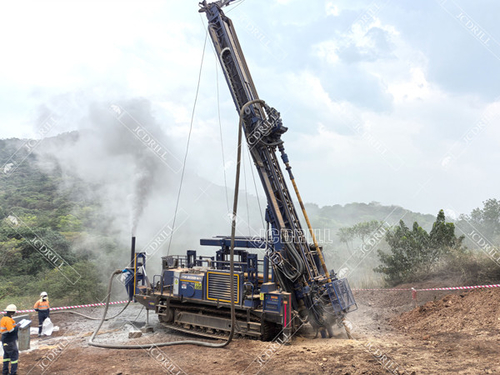

Especificaciones del JRC300
El JRC300 admite perforación con martillo de circulación inversa y perforación de circulación directa convencional. Las especificaciones clave incluyen:
Profundidad máxima de perforación: 300 m
Métodos de perforación: DTH y circulación inversa (RC)
Par de rotación: 4.800–9.600 N·m
Motor: Motor diésel Cummins de 74 kW
Sistema de soporte: Cuatro patas de soporte hidráulicas
Tren de rodaje: Chasis de orugas
Tener el equipo en stock permitió que el trabajo de modificación comenzara rápidamente después de recibir el depósito. La coordinación entre el taller, el cliente y el transitario mantuvo la inspección, el envío y la documentación aduanera en movimiento hasta la entrega.
.diamond-core-guide,
.diamond-core-guide * {
box-sizing: border-box;
}
.diamond-core-guide {
max-width: 1080px;
margin: 0 auto;
padding: 20px 16px;
color: #333;
background: #fff;
font-family: "Public Sans", Helvetica, Arial, sans-serif;
font-size: 15px;
line-height: 1.8;
}
.diamond-core-guide p {
margin: 0 0 16px;
}
.diamond-core-guide .intro {
padding: 18px 20px;
background: #faf5f5;
border-left: 4px solid #990000;
border-radius: 6px;
}
.diamond-core-guide .section-title {
margin: 28px 0 15px;
padding: 11px 15px;
color: #990000;
background: #faf5f5;
border-left: 4px solid #990000;
border-radius: 6px;
font-size: 19px;
line-height: 1.45;
}
.diamond-core-guide .content-block {
margin-bottom: 18px;
padding: 18px 20px;
background: #fcfcfc;
border-radius: 7px;
}
.diamond-core-guide .content-block p:last-child {
margin-bottom: 0;
}
.diamond-core-guide .point-list {
margin: 0;
padding: 0;
list-style: none;
}
.diamond-core-guide .point-list li {
position: relative;
margin: 0 0 8px;
padding: 10px 14px 10px 30px;
background: #fff;
border: 1px solid #f0e8e8;
border-radius: 6px;
}
.diamond-core-guide .point-list li::before {
content: "";
position: absolute;
top: 18px;
left: 13px;
width: 6px;
height: 6px;
background: #990000;
border-radius: 50%;
}
.diamond-core-guide .article-image {
margin: 20px 0 24px;
}
.diamond-core-guide .article-image img {
display: block;
width: 100%;
max-width: 650px;
height: auto !important;
margin: 0 auto;
border-radius: 7px;
box-shadow: 0 8px 22px rgba(0, 0, 0, 0.14);
}
.diamond-core-guide .image-pair {
display: flex;
align-items: center;
justify-content: center;
gap: 22px;
margin: 22px 0;
padding: 16px;
background: #fcfcfc;
border-radius: 7px;
}
.diamond-core-guide .image-pair img {
display: block;
width: 100%;
max-width: 337px;
height: auto !important;
border-radius: 7px;
box-shadow: 0 8px 22px rgba(0, 0, 0, 0.14);
}
@media (max-width: 650px) {
.diamond-core-guide {
padding: 14px 12px;
font-size: 14px;
}
.diamond-core-guide .section-title {
margin-top: 23px;
font-size: 18px;
}
.diamond-core-guide .content-block {
padding: 14px 15px;
}
.diamond-core-guide .image-pair {
flex-direction: column;
gap: 16px;
}
}

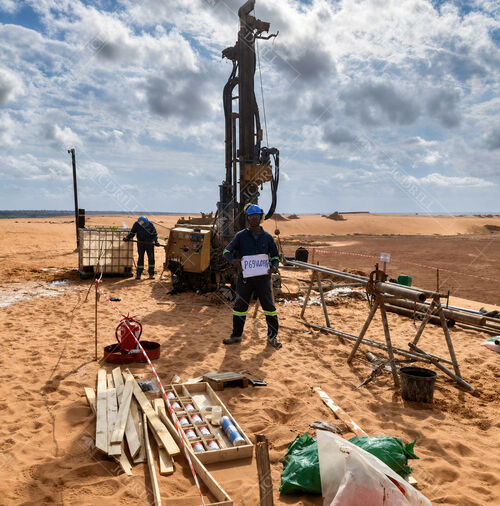

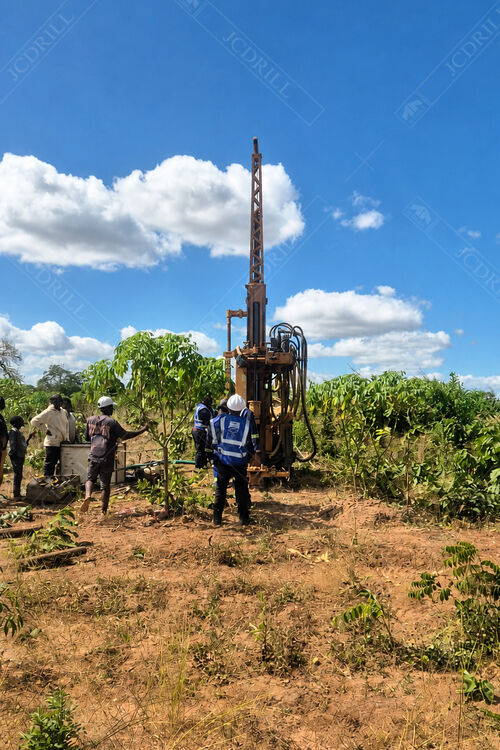

La elección de la plataforma de perforación con núcleo de diamante adecuada depende de varios factores, incluido el tipo de proyecto de perforación, las condiciones geológicas, los requisitos de profundidad y el presupuesto. Aquí hay una guía paso a paso para ayudarlo a seleccionar el mejor equipo para sus necesidades
Determine el propósito de la perforación
1. Perforación de exploración (mineral, geotécnica, petróleo/gas)
2. Perforaciones de construcción (hormigón, estructuras reforzadas)
3. Perforación de pozos de agua
4. Perforación científica/de investigación (muestreo de núcleos profundos)
5. Plataforma de perforación con control de pendiente (GC) (plataforma de perforación RC)
Considere la profundidad y el diámetro de perforación
1. Profundidad:
(1) Pozos poco profundos (0–100 m): equipos de trabajo liviano
(2) Profundidad media (100–500 m): plataformas de tamaño mediano
(3) Perforación profunda (más de 500 m): equipos de alta resistencia con alto torque
2. Diámetro del núcleo:
(1) Pequeño (tamaños BQ/NQ: 47–63 mm)
(2) Grande (tamaños HQ/PQ: 85–122 mm)
Fuente de energía y movilidad
1. Eléctrico: Lo mejor para la construcción en interiores (bajo nivel de ruido, sin humos)
2. Hidráulico: alto par, adecuado para formaciones rocosas difíciles
3. Diésel: Portátil, ideal para lugares remotos
4. Montado sobre orugas versus montado en camión: elija según el terreno
Dureza de la roca y tipo de formación
1. Roca blanda a media (piedra caliza, arenisca): brocas de diamante estándar
2. Roca dura (granito, basalto): Brocas de diamante impregnadas de alta calidad
3. Formaciones fracturadas/abrasivas: utilice brocas de diamante de superficie
Características de la plataforma a buscar
1. Velocidad de rotación (RPM): Ajustable para diferentes formaciones
2. Capacidad de torsión: mayor torsión para perforaciones más profundas y duras
3. Sistema de alimentación automática: garantiza una presión de perforación constante
4. Sistema de recuperación de núcleos: importante para el muestreo geológico
5. Estabilidad y peso de la plataforma: Las plataformas pesadas reducen la vibración en perforaciones profundas
Recomendación final
1. Para minería/exploración: elija una plataforma hidráulica o diésel con alto torque.
2. Construcción/muestreo de núcleos: una plataforma eléctrica compacta.
3. Perforación científica profunda: una plataforma de perforación de alta resistencia con alimentación automática.
¿Le gustaría recibir recomendaciones basadas en un tipo de proyecto específico?
