Datos del producto:
|
| Número de modelo: | AK30 | Dureza de la roca del taladro: | F=6-20 |
|---|---|---|---|
| Tipo: | Plataforma de perforación rotatoria | Uso: | Perforación del ancla, construcción |
| Profundidad de la perforación: | los 30m | Diámetro de la perforación: | 90-150m m |
| Consumo del aire: | 16-40m3/min | Longitud de tubo de perforación: | 1500m m |
| Gama del ángulo de agujero: | 0-360° | Velocidad rotatoria: | 30-60 R/min |
| Esfuerzo de torsión rotatorio: | EL 1500N.M | Voltaje: | 12V |
| Poder: | 12kw | Peso: | 85kgs |
| Alta luz: | aparejo de taladro montado correa eslabonada,plataforma de perforación del ancla |
||
Motor diesel/perforadora de motor eléctrica del ancla para la profundidad de la perforación de los 30m que dirige
Impulsión engine&electric diesel del motor disponible
Uso

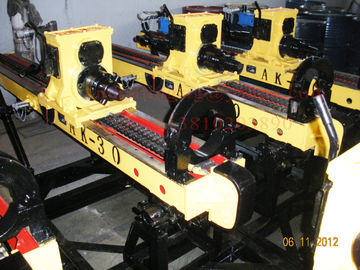

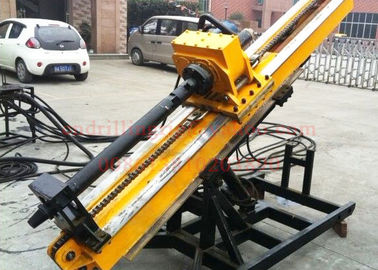

La plataforma de perforación del ancla de la construcción AK30 es un taladro superior actuado hidráulico completo de la cabeza del poder de la impulsión. Esta plataforma de perforación que dirige se utiliza para perforar el agujero resistente del ancla de la pretensión en la cuesta lateral de la central eléctrica de agua, los proyectos del ferrocarril o de la carretera, así como los agujeros del drenaje. También prevenía o solucionar calamidad geológica, tal como derrumbamiento y hundimiento etc. de la roca además, también se utiliza para perforar el pozo de agua tamaño pequeño y el jet de alta presión que mampostean el agujero. El aparejo es ya ampliamente utilizado en diversos proyectos tales como centrales eléctricas de agua situadas en las provincias de Yunnan, de Guangxi, de Sichuan, de Guizhou y de Hubei, y las autopistas también por ejemplo Ninbo-Taizhou-Wenzhou (en Zhejiang), Huangshan-Hangzhou (en Zhejiang), Dali-Baoshan (en Yunnan). Se ha convertido en la primera prioridad para los proyectos de anclar-refuerzo para trabajos de tipo medio en China.
La plataforma de perforación del ancla de la construcción AK30 se utiliza para perforar los agujeros del ancla en hoyo bajo profundo del alto edificio, ancla y reforzar la lado-cuesta para el proyecto del invernadero del agua, el proyecto de la central eléctrica de agua, los ferrocarriles y las carreteras. Utilizado especialmente para perforar los agujeros del ancla en altos agujeros de la protección y del drenaje de la lado-cuesta de la posición.
Características
1. AK30 que dirige la plataforma de perforación es un taladro superior actuado hidráulico completo de la cabeza del poder de la impulsión con el consumo de la capacidad de perforación fuerte y de energía baja.
2. Se compone del sistema principal, del panel de control y de la bomba que están conectados así como junta flexible. Ofrece tan simple en estructura, buen disassembility y conveniente montar y transportar.

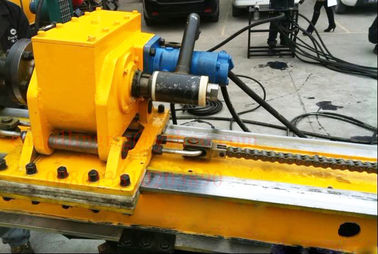

3. La transmisión, construida en la cabeza superior del poder de la impulsión, tiene gama de dos velocidades - cielo y tierra. Puede cumplir los requisitos de la perforación del martillo de ambos DTH y de la perforación mordida carburo.
4. La parte hidráulica es un producto famoso internacional de la marca que asegura estabilidad de la confiabilidad y de la permanencia de la plataforma de perforación alta.
Especificación
| Capacidad de perforación | AK30 (poder del motor) | AK30E (Electric Power) |
| Tipo | Hidráulico (4part) | Hidráulico (4part) |
| Profundidad del agujero | 30-40 m | 30-40 m |
| Diámetro de agujero | 80-130 milímetros | 80-130 milímetros |
| Barrena (Diameter×Length) | 76mm*1500m/89×1500 milímetro | 76mm*1500m/89×1500 milímetro |
| Gama del ángulo de agujero | 0-360° | 0-360° |
| Velocidad de la salida de la cabeza superior del poder de la impulsión (delantera y reversa) | 24 -114 r/min | 24 -114 r/min |
| Esfuerzo de torsión de la salida de la cabeza superior del poder de la impulsión | 1500 nanómetro | 1500 nanómetro |
| Movimiento de alimentación de la cabeza superior del poder de la impulsión | 1800 milímetros | 1800 milímetros |
| Movimiento de la diapositiva del palo | 500 milímetros | 500 milímetros |
| Capacidad de elevación máxima de la cabeza superior del poder de la impulsión | kN 30 | kN 30 |
| Fuerza empujada máxima de la cabeza superior del poder de la impulsión | kN 15 | kN 15 |
| Presión clasificada del sistema hydráulico | Mpa 18 | Mpa 18 |
| Tipo de perforación de la guía | Alimentación de la rueda de cadena | Alimentación de la rueda de cadena |
| Abrazadera hidráulica | Disponible | Disponible |

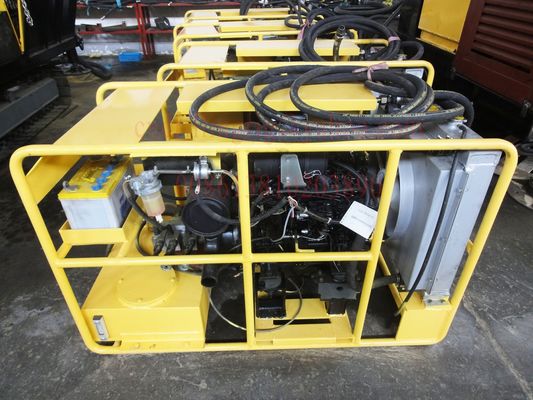

| Motor/motor |
Yanmar o Changchai |
|
| Tipo | De cuatro tiempos/refrigerado por agua | Motor eléctrico |
| Modelo | 4TNV88-SYY | |
| Poder | 23 kilovatios | 15 kilovatios |
| Velocidad de trabajo | 2200rpm | |
| Peso | 170kgs | |
| Sistema hydráulico | Tecnología de Alemania Rexroth | |
| Tipo | Bomba de engranaje (bomba de 3 uniones) | |
| Flujo | 16/12/5L/min | |
| Presión | 18MPa |
Entrega de Packing&
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía
