Datos del producto:
|
| Número de modelo: | AK80E | Dureza de la roca del taladro: | F=6-20 |
|---|---|---|---|
| Tipo: | Plataforma de perforación rotatoria | Uso: | Perforación del ancla, construcción |
| Profundidad de la perforación: | los 80m | Diámetro de la perforación: | 130-200m m |
| Consumo del aire: | 16-40m3/min | Longitud de tubo de perforación: | 1500m m |
| Gama del ángulo de agujero: | 0-360° | Velocidad rotatoria: | 30-80 R/min |
| Esfuerzo de torsión rotatorio: | los 2500N.m | Voltaje: | 12V |
| Poder: | 24KW | Peso: | 120kgs |
| Alta luz: | plataforma de perforación del ancla,equipo de la perforación de la construcción |
||
Plataforma de perforación portátil del ancla de la ingeniería de la cuesta con la capacidad de perforación AK80E del diámetro de la profundidad 200m m de los 80m
Impulsión engine&electric diesel del motor disponible
Uso
La plataforma de perforación del ancla de la construcción AK-80 es una perforadora superior actuada hidráulica llena de la cabeza del poder de la impulsión.

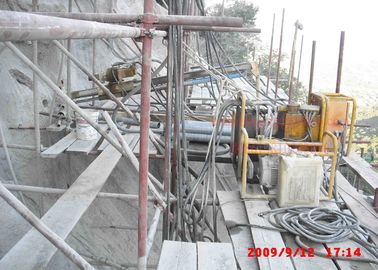

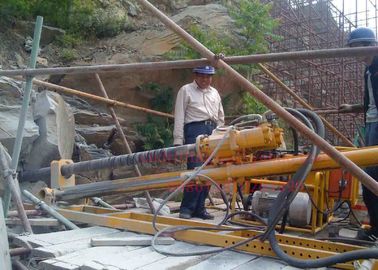

La plataforma de perforación que dirige se utiliza para perforar los agujeros resistentes del ancla de la pretensión en la cuesta lateral de la central eléctrica de agua, los proyectos del ferrocarril o de la carretera, así como los agujeros del drenaje. También prevenía o solucionar calamidad geológica, tal como derrumbamiento y hundimiento etc. de la roca además, también se utiliza para perforar pozos de agua tamaño pequeño y el jet de alta presión que mampostean los agujeros. La plataforma de perforación de la construcción ha sido ya ampliamente utilizada en diversos proyectos tales como centrales eléctricas de agua en las provincias de Yunnan, de Guangxi, de Sichuan y de Hubei.
También se ha convertido en la máquina de la primera prioridad para los proyectos de anclar-refuerzo para trabajos de tipo medio en China.
Características
1. Tiene gran capacidad de perforación, la amplia gama del uso, la velocidad de perforación rápida y alta perforación
eficacia, así como capacidad potente de eliminar accidente.
2. el mecanismo de la extensión, eje incorporado de la salida de la cabeza de impulsión superior, puede proteger las herramientas de perforación eficazmente.
Puede aumentar el agujero del ángulo de elevación de la gama y del taladro del ángulo de inclinación del agujero, mientras que fija la impulsión superior
placa del top de la cabeza y del agujero hacia la dirección opuesta.
3. Un sistema de columnas ajustables delanteras en marco del taladro se utiliza para ajustar la altura del palo anticipada, que hace
él fácil alinear con el sitio del agujero.

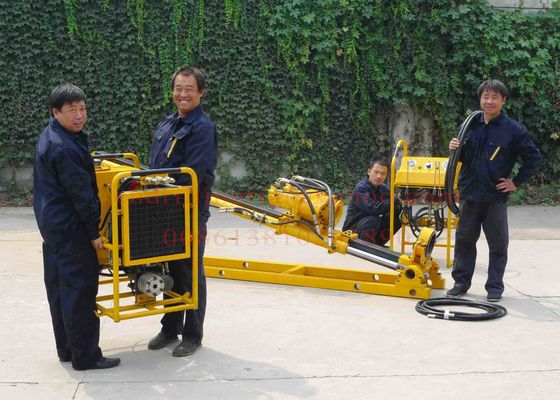

4. la estructura del aparejo es diseño separado del grupo, él asegura el buen soporte del disassembility, rápido y conveniente
y transporte, el mejor ambiente de trabajo y bajar fuerza de trabajo así como teledirigido y
operación.
5. el palo se puede fijar en efectuar inmediatamente sin marco del taladro con las piezas auxiliares (árbol horizontal y
hebillas), que permite para grandemente reducir el transporte del peso y de la sujeción de la máquina.
6. El motor hidráulico importado, el otro hogar preferencial seleccionado del ensamblado principal hizo reputado y
los productos de alta calidad aseguran su funcionamiento corriente estable, calidad del producto confiable y vida de servicio larga.
Tiene buena capacidad de intercambio debido al alto grado de normalización y de serialización de piezas que llevan.
7. impulsión y operación hidráulica completa, cambio stepless, operación simple, mantenimiento conveniente y pocos
piezas que llevan.
8. Puede ser utilizado con diversos métodos de perforación tales como perforación del pedazo del carburo, perforación de la cólera, perforación de martillo de DTH y la perforación etc. de la cubierta de la continuación.
Especificación
| No. | Especificación | Datos. |
| 1 | Profundidad del agujero | los 80-100m |
| 2 | Diámetro de agujero | 200-130 milímetros |
| 3 | Barra de taladro | 89/114×1500 milímetro |
| 4 | Gama del ángulo de agujero | 0-120° |
| 5 | Velocidad de rotación | 5-180 r/min |
| 6 | Esfuerzo de torsión | 3500NM |
| 7 | Movimiento de alimentación | 1800m m |
| 8 | Movimiento de la diapositiva del palo | 500m m |
| 9 | Fuerza sustentadora | kN 45 |
| 10 | Max.Feed Foce | kN 30 |
| 11 | Presión hydráulica | Mpa 18 |
| 12 | Motor | Y200L-4 |
| 13 | Poder | 30Kw |
| 14 | Tamaño | 3400×1000×1500 milímetro |
| 15 | Peso | 1700 kilogramos |
| 16 | Peso de la parte más pesada | 200 kilogramos |
Entrega de Packing&
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía
