Datos del producto:
|
| Modelo: | YGL-100Q | Dureza de la roca: | F=6-20 |
|---|---|---|---|
| Tipo: | Plataforma de perforación rotatoria | Uso: | Perforación del ancla, construcción |
| Profundidad de la perforación: | los 40-150m | Diámetro de la perforación: | 130-250m m |
| Consumo del aire: | 11.3-25m3/min | LONGITUD DE TUBO DE TALADRO: | 3000m m |
| Gama del ángulo de agujero: | 0-90° | Velocidad rotatoria: | 30-80 R/min |
| Esfuerzo de torsión rotatorio: | los 6000N.m | Poder: | 57kw |
| Peso: | 6100kgs | Diámetro de la barra de taladro.: | 76m m, 89m m, 102m m |
| Clasificabilidad: | 24° | Movimiento de la alimentación: | los 3.66m |
| Tamaño: | 6900×2200×2200m m | Martillo de DTH: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
| Alta luz: | aparejo de taladro montado correa eslabonada,equipo de la perforación de la construcción |
||

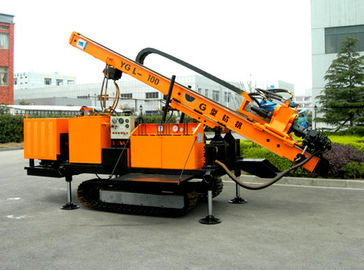

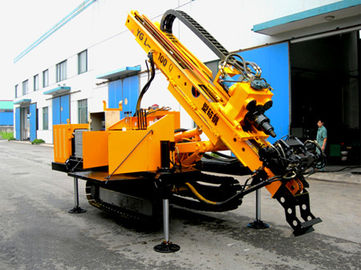

Plataforma de perforación de alimentación larga de la correa eslabonada del movimiento, equipo lleno YGL-100Q de la perforación de la construcción hidráulica
Impulsión engine&electric diesel del motor disponible
Uso
La plataforma de perforación del ancla de la correa eslabonada de YGL-100Q es una clase de plataforma de perforación multifuncional hydráulica llena de la correa eslabonada de la cabeza de la energía (impulsión superior). Esta plataforma de perforación del ancla puede aplicarse a la construcción de la tensión grande del tonelaje que ancla el agujero para la central eléctrica de agua, el ferrocarril, la carretera, el agujero del drenaje y la calamidad geológica engendrando para la prevención del derrumbamiento y el hundimiento de la roca.
Características
1. El gran esfuerzo de torsión rotatorio y la distancia de alimentación larga del movimiento de la plataforma de perforación que dirige hacer que la velocidad de la perforación más rápidamente, la capacidad de la disposición de accidente mejoran y la eficacia de trabajo de perforación más arriba.
2. el mecanismo de la extensión en el eje de la salida de la cabeza superior del poder de la impulsión protege las herramientas de perforación eficazmente.
3. El mecanismo del cambio de marchas de la cabeza superior del poder de la impulsión adopta el método hidráulico del cambio que tiene el strongpoint de la rapidez, de la conveniencia, de la confiabilidad, del etc. del cambio de marchas.
4. El dispositivo hidráulico de la abrazadera y de la llave enormemente disminuye el tiempo auxiliar y también reduce la intensidad del trabajo de funcionamiento.
5. El chasis está de la pista de acero con el rotor, que hace el uso de la máquina fácilmente.
6. los elementos hidráulicos todos se seleccionan de productos famosos de la marca para alcanzar alta estabilidad de la confiabilidad y del funcionamiento.
7. Puede ser utilizado con diversos métodos de perforación:
taladro seco líquido del taladro del No-ciclo
El martillo de DTH perfora adentro capa de la roca por el aire
La circulación del fango perfora adentro capa del suelo de la arena
El martillo de DTH con el tubo perfora adentro área quebrada de la roca por el aire
Especificación
| 1 | Profundidad de perforación (m) | 150 ~ 60 |
| 2 | Diámetro de perforación (milímetros) | Ф130 ~ 250 |
| 3 | Tamaño del taladro (milímetros) | Ф89 × 2000, Ф127 × 2000 |
| 4 | Velocidad de la salida de la cabeza del poder (positive&negative) (RPM) | 37/74; 84/168 |
| 5 | Esfuerzo de torsión de la salida máxima de la cabeza del poder (nanómetro) | 6000 |
| 6 | Movimiento de la cabeza del poder (milímetros) | 2800 |
| 7 | Fuerza máxima del tirón de la cabeza del poder (kN) | 55 |
| 8 | La fuerza de alimentación más grande de la cabeza del poder (kN) | 40 |
| 9 | Movimiento del resbalón del palo (milímetros) | 500 |
| 10 | Clasificabilidad (°) | ° 20 |
| 11 | Ángulo de la matanza (°) | ° 360 |
| 12 | Poder diesel (kilovatios) | 75 |
| 13 | Poder del motor (kilovatios) | 37 |
| 14 | Aparejo fuera de las dimensiones (situación) del transporte (milímetros) | × 2000 de cerca de 5000 × 2300 |
| 15 | Masa del aparejo (kilogramos) | cerca de 4000 |
| 16 | Opciones | cabeza del poder del engranaje 1.high-speed cuarto: 180rph |
Entrega de Packing&
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía
