Datos del producto:
|
| Modelo: | JKM458 | Dureza de la roca: | F=6-20 |
|---|---|---|---|
| Tipo: | Plataforma de perforación rotatoria | Uso: | Perforación del ancla, construcción |
| Profundidad de la perforación: | los 40-200m | Diámetro de la perforación: | 90-250m m |
| Consumo del aire: | 11.3-25m3/min | LONGITUD DE TUBO DE TALADRO: | 3000m m |
| Gama del ángulo de agujero: | 0-90° | Velocidad rotatoria: | 30-80 R/min |
| Esfuerzo de torsión rotatorio: | 4000Nm | Poder: | 57kw |
| Peso: | 6500kgs | Diámetro de la barra de taladro.: | 76m m, 89m m, 102m m |
| Clasificabilidad: | 24° | Movimiento de la alimentación: | los 3.66m |
| Tamaño: | 6900×2200×2200m m | Martillo de DTH: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
| Alta luz: | aparejo de taladro montado correa eslabonada,equipo de la perforación de la construcción |
||

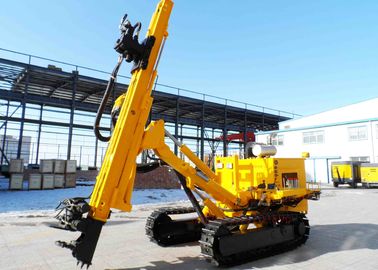

plataforma de perforación del ancla de los 200M Top Drive Crawler con la cabeza completa JKM458 de la energía hydráulica
Impulsión engine&electric diesel del motor disponible
Uso
Plataforma de perforación del ancla de la correa eslabonada JKM458 una clase de plataforma de perforación multifuncional hydráulica llena de la correa eslabonada de la cabeza de la energía (impulsión superior), adopta el motor diesel, unidad hudraulic de la bomba de aceite ofrece poder a la mudanza del motor, vuelta-tierra, propulsión y elevación, y orientación hidráulicas del ángulo del cilindro del aceite, del etc. Cuando la plataforma de perforación del ancla está trabajando, sólo abajo del martillo del agujero consuma el aire comprimido. La plataforma de perforación de la construcción se utiliza para el agua bien, operación geotérmica de la perforación del acondicionador de aire y la diversa operación del agujero de voladura de la cantería, la plataforma de perforación que dirige puede también realizar el proceso tal como perforación de la pared de pecho con la cubierta que sigue, perforación de la conducta que mampostea el agujero de la atagüa de la hidroelectricidad, mamposteando el agujero para el control de la filtración del dique y mamposteando el agujero para el agujero bajo de la aplicación y del ancla. Puede ser aplicada en la construcción de la tensión grande del tonelaje que ancla el agujero para la central eléctrica hidráulica, el ferrocarril, la carretera, el agujero del drenaje y la calamidad geológica engendrando para la prevención del derrumbamiento y el hundimiento de la roca.
Características
1. El gran esfuerzo de torsión rotatorio de la plataforma de perforación hace el uso más anchas, la velocidad de la perforación más rápidamente, una eficacia mejor y de perforación del accidente de la capacidad de la disposición del trabajo más arriba.
2. el mecanismo de la extensión en el eje de la salida de la cabeza superior del poder de la impulsión protege las herramientas de perforación eficazmente.
3. El mecanismo del cambio de marchas de la cabeza superior del poder de la impulsión adopta el método hidráulico del cambio que tiene el strongpoint de la rapidez, de la conveniencia, de la confiabilidad, del etc. del cambio de marchas.
4. El dispositivo hidráulico de la abrazadera y de la llave enormemente disminuye el tiempo auxiliar y también reduce la intensidad del trabajo de funcionamiento
5. El aparejo es la correa eslabonada montada, que hace el movimiento de la máquina fácilmente.
6. La mayor parte de los elementos hidráulicos se seleccionan de productos famosos de la marca para alcanzar alta estabilidad de la confiabilidad y del funcionamiento.
7. Puede ser utilizado por diversos métodos de perforación, por ejemplo: el martillo seco líquido del taladro DTH del taladro del No-ciclo perfora en capa de la roca por el taladro de la circulación del fango del aire en martillo de la capa DTH del suelo de la arena con el taladro del tubo en área quebrada de la roca por el aire
8. la plataforma de perforación de la correa eslabonada JKM458 tiene sistema llano (brazo del taladro) puede ajustar el palo en diversos ángulo y altura sin la plataforma de perforación móvil. También puede trabajando para anclar la perforación en base profunda de la fundación.
9. el aparejo de taladro JKM458 puede instalar con el jet que mampostea el dispositivo para perforar para agrandar la altura de trabajo de anclaje principal del nivel durante el trabajo del taladro.
Especificación
| 1 | Dureza de la roca | F=6-20 | |
| 2 | Diámetro de agujero | milímetro | 90-230 |
| 3 | Profundidad del agujero | m | 40-200 |
| 4 | Esfuerzo de torsión de la rotación | Nanómetro | 4000 |
| 5 | Velocidad de rotación | RPM | 0-80 |
| 6 | Fuerza de Max. Feed | KN | 30 |
| 7 | Fuerza sustentadora máxima | Kgf | 6000 |
| 8 | Velocidad de alimentación máxima | M/min | 15 |
| 9 | Max. Lifting Speed | M/min | 15 |
| 10 | Max Swing del auge | ° | /45° la derecha 45° se fue |
| 11 | Max Dump del auge | ° | up60 down20 |
| 12 | Max Swing de la guía | ° | 30 (L)/91 (R) |
| 13 | Max Dump de la guía | ° | 180 |
| 14 | Extensión de la guía | milímetro | 1200 |
| 15 | Movimiento de la alimentación | m | 3 |
| 16 | Fabricante | CUMMINS | |
| 17 | Compresor de aire | ³ /min de M | 11-25 |
| 18 | La presión del compresor requirió | Mpa | 1.2-2.4 |
| 19 | Velocidad de viaje máxima | Kilómetro por hora | 2 |
| 20 | Peso neto | kilogramo | 6200 |
| 21 | Longitud de envío | milímetro | 6900 |
| 22 | Anchura de envío | milímetro | 2200 |
| 23 | Altura de envío | milímetro | 2200 |

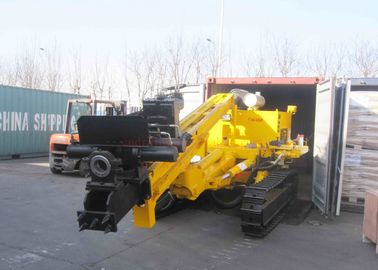

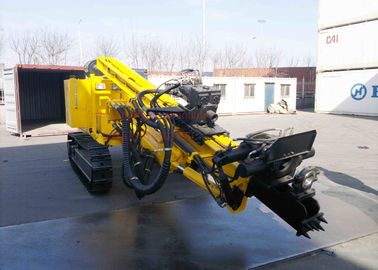

Entrega de Packing&
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía
