Datos del producto:
|
Número de modelo: | JC980 | Uso: | Plataforma de perforación de Balsting de la roca |
---|---|---|---|
Profundidad de perforación: | los 200M | Diámetro de perforación: | 90-305m m |
Barra de taladro: | 3000m m | Dureza de la roca: | F=8-16 |
Velocidad de rotación: | 0-100rpm | Presión de funcionamiento: | 1.05-2.46Mpa |
Consumo del aire: | ³ /min de 11.3-21 M | Movimiento de la alimentación: | los 3.66m |
Peso: | 6500kgs | colector de polvo: | Opcional mojado y seco |
Martillo de DTH: | QL40 DHD340 DHD350Q | Tamaño: | 5900×2210×1470m m |
Alta luz: | equipo de la perforación de roca,perforadora reversa de la circulación |

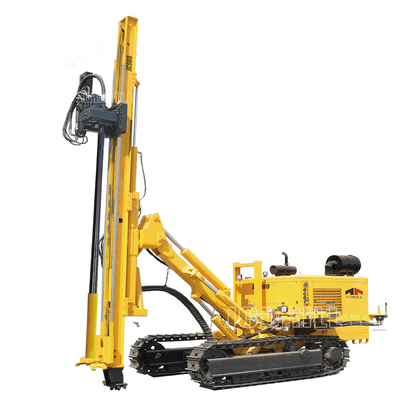

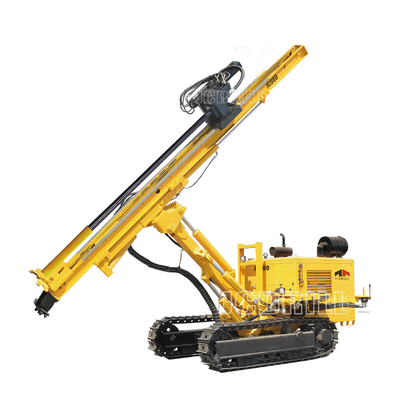

los 200M Deep Hole High aprietan la plataforma de perforación hidráulica de DTH con Cummins Engine diesel JC980
Uso
La correa eslabonada JC980 que el diámetro de agujero profundo adopta el motor diesel, unidad hudraulic de la bomba de aceite ofrece poder a la mudanza del motor, vuelta-tierra, propulsión y elevación, y orientación hidráulicas del ángulo del cilindro del aceite, del etc. Cuando el taladro está funcionando, sólo abajo del martillo del agujero consuma el aire comprimido. El taladro se utiliza para el watr bien, operación geotérmica de la perforación del acondicionador de aire y la diversa operación del agujero de voladura de la cantería, el taladro puede también realizar el proceso tal como perforación de la pared de pecho con la cubierta que sigue, perforación de la conducta que mampostea el agujero de la atagüa de la hidroelectricidad, mamposteando el agujero para el control de la filtración del dique y mamposteando el agujero para el agujero bajo de la aplicación y del ancla.
Características
La pista rugosa fue conducida por el motor hidráulico con alta capacidad que viajaba.
La alimentación y la cabeza rotatoria fueron conducidas por el motor hidráulico, por lo tanto, el consumo del aire y de petróleo y el coste de perforación total son más bajos.
La alimentación hidráulica y la cabeza rotatoria ponen hacia fuera la fuerza de alimentación más grande y el esfuerzo de torsión rotatorio más grande, que hace más conveniente para la operación en obras complejas.
El compresor equipado para el aparejo es más pequeño y más barato que aquél el aparejo del aire equipado, junto con el mejor ratio del precio-funcionamiento que aparejo del aire.
La oscilación hidráulica de la pista hace más conveniente perforar adentro cualquier terreno áspero.
El carro con los rodillos prevé desgaste mínimo a la guía del taladro.
Las funciones auxiliares hidráulicas son fáciles y eficientes para la extensión de la guía, el oscilación del auge, la elevación del auge, la inclinación de la guía y la descarga de la guía.
El motor diesel y las piezas hidráulicas principales adoptan productos importados o marca nacional famosa.
El dispositivo especial de la remuneración hace una protección completa de los hilos de la barra de taladro.
Specifiction
1 | Dureza de la roca | F=6-20 | ||||
2 | Diámetro de agujero | milímetro | 90-305 | |||
3 | Profundidad del agujero | m | 40-200 | |||
Cabeza rotatoria | ||||||
4 | Esfuerzo de torsión de la rotación | Nanómetro | 4000 | |||
5 | Velocidad de rotación | RPM | 0-80 | |||
Sistema de alimentación | ||||||
6 | Fuerza de Max. Feed | KN | 30 | |||
7 | Fuerza sustentadora del máximo | Kgf | 6000 | |||
8 | Velocidad de alimentación máxima | M/min | 15 | |||
9 | Max. Lifting Speed | M/min | 15 | |||
Boom&Mast | ||||||
10 | Max Swing del auge | ° | /45° la derecha 45° se fue | |||
11 | Max Dump del auge | ° | up60 down20 | |||
12 | Max Swing del palo | ° | 30 (L)/91 (R) or91 (L)/30 (R) | |||
13 | Max Dump del palo | ° | 180 | |||
14 | Movimiento de la alimentación | m | 3 | |||
Motor | ||||||
15 | Fabricante | CUMMINS | ||||
16 | Modelo | 4BTA3.9-C100 | ||||
17 | Poder de caballo clasificado | Kilovatio | 74 | |||
18 | Sistema eléctrico | 24 | Voltio | |||
19 | Cilindro | 4 | ||||
Demanda del compresor de aire | ||||||
20 | Consumo del aire | ³ /min de M | 11-25 | |||
21 | Tipo del compresor | Tornillo/mueble rotatorios | ||||
22 | La presión del compresor requirió | Mpa | 1.2-2.4 | |||
Especificación general | ||||||
23 | Velocidad de viaje máxima | Kilómetro por hora | 2 | |||
24 | Clasificabilidad | ° | 24 | |||
25 | Anchura del gruñón | milímetro | 324 | |||
26 | Peso neto | kilogramo | 6200 | |||
27 | Longitud de envío | milímetro | 6900 | |||
28 | Anchura de envío | milímetro | 2200 | |||
29 | Altura de envío | milímetro | 2200 | |||
30 | Separación de tierra | milímetro | 252 | |||
31 | Extensión de la guía | milímetro | 1200 |
Servicio
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía.
Proporcionar “un equipo y un caso, servicio sin fin, a saber después de servicio de ventas comenzamos de la confirmación de la orden, pasada para la vida laboral del equipo.
