Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo

Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo
Mining Double Tube 3m Core Barrel Assembly Aq Nq Bq Hq Pq
Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo

Ampliación de imagen :  Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo

Datos del producto:
Lugar de origen: Hebei, China
Nombre de la marca: JCDRILL
Certificación: ISO,CE
Pago y Envío Términos:
Cantidad de orden mínima: 1Set
Precio: Negotation
Tiempo de entrega: 15 Para ser negociado
Condiciones de pago: T/T, L/C, D/P, Western Union, MoneyGram
Capacidad de la fuente: 2000 sistemas/sistemas por año

Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo

descripción
Número de modelo: cabeza del NQ del barril de base Tipo: Barril doble de base
Estándar: AQ BQ NQ HQ PQ Nombre de producto: Montaje de barril de la base
Uso: Línea perforación del alambre de base Color: negro
Paquete: Paquete de la caja de madera Serie: Línea serie del alambre de DCDMA de Q
Peso: 13.70kg Diamters: Porque serie de la PC BC3 NC3 HC3 PC3 T del NC HC
Longitud: el 1.5m, 3M
Alta luz:

montaje de barril de la base de 3M

,

montaje de barril de la base del aq

,

barril minero de base del nq

Asamblea de barril minera de la base del Hq Pq de Aq Nq Bq del tubo del doble del uso de Suráfrica Diamond Core Drilling Tools
 >> Introducción

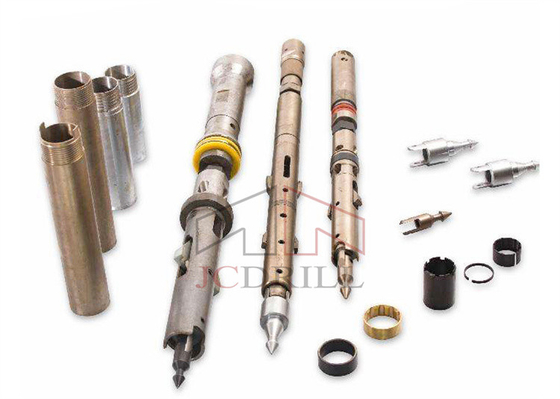

Un sistema de base del cable metálico incluye el montaje de barril de la base y a la asamblea llegada más allá. El montaje de barril de la base se compone de grupo del tubo interno y de grupo externo del tubo. Los tubos internos y externos tienen longitud estándar de 1,5 metros y de 3 metros.

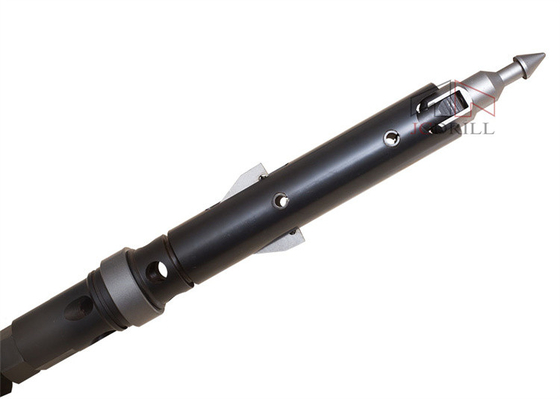

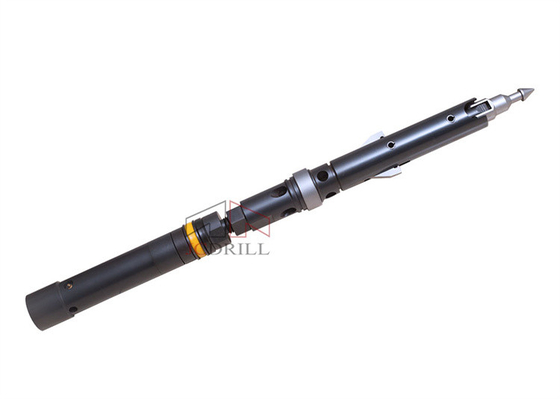

La asamblea principal proporciona: mecanismos de enganche y que giran del spearpoint para permitir la inserción y la recuperación del montaje de tubo interno, de un conjunto de cojinetes permitan que el tubo interno siga siendo inmóvil y evite la perforación del rato del daño de la muestra, de las indicaciones de funcionamiento de la presión del líquido y de las válvulas de control flúido.
Hq doble minero Pq de Aq Nq Bq de la asamblea de barril de la base de 3M del tubo 0


Todas las asambleas principales incorporan un montaje de válvula obturada que proporcione una señal de la presión del líquido al operador del taladro cuando comprimen a los miembros de la válvula, indicando un tubo interno lleno o bloqueado.

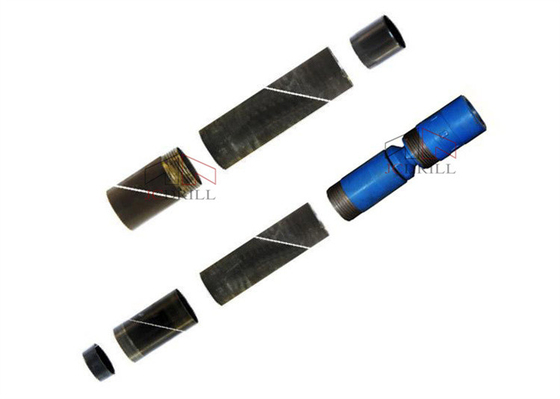

El montaje de barril de la base se compone del grupo del tubo interior y del grupo del externo-tubo. El grupo del tubo interior se compone de: Asamblea principal, tubo interno, caja del levantador de base, levantador de base, anillo de la parada.
El grupo del tubo interior recoge la muestra de base durante el proceso de perforación y es independiente del grupo del externo-tubo. El grupo del externo-tubo se compone del resto de los componentes del barril de base:

Fijación del acoplamiento, acoplamiento del adaptador, tubo externo.
Sigue habiendo en la parte inferior del agujero y contiene el grupo del externo-tubo siempre el grupo del tubo interior durante el proceso de perforación.


ID# Artículo Descripción Unidad Peso (kilogramos)
AQ
1-11 barril de base de 3M SZJ-AQ-3000 Fije 24,27
1-11 barril de base del 1.5m SZJ-AQ-1500 Fije 15,29
BQ
1-11 barril de base de 3M SZJ-BQ-3000 Fije 40,45
1-11 barril de base del 1.5m SZJ-BQ-1500 Fije 25,49
NQ
1-11 barril de base de 3M SZJ-NQ-3000 Fije 64,88
1-11 barril de base del 1.5m SZJ-NQ-1500 Fije 47,31
HQ
1-11 barril de base de 3M SZJ-HQ-3000 Fije 98,30
1-11 barril de base del 1.5m SZJ-HQ-1500 Fije 67,53
PQ
1-11 barril de base de 3M SZJ-PQ-3000 Fije 142,50
1-11 barril de base del 1.5m SZJ-PQ-1500 Fije 100,29



Superficie doble del tubo
Tamaño (taladro superficial de la exploración) Sistema métrico (milímetros) Sistema imperial (adentro)
Diámetro de agujero Diámetro de base Diámetro de agujero Diámetro de base
BQ 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
HQ 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Superficie triple del tubo
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagrama de la estructura de la asamblea principal del NQ

ID# Artículo Decription Unidad Peso (kilogramos)
1-29 Asamblea principal NQ-TKZC Fije 9,93
1 Punta de lanza NQ-TK-LMT PC 0,27
2 Primavera de la muesca NQ-TK-DWTH Grupo 0,01
3 Perno de la muesca NQ-TK-DWX Grupo 0,02
4 Base del punto de la punta de lanza NQ-TK-MTZ PC 0,53
5 Cierre que contrae el caso NQ-TK-HSG PC 1,14
6 Pasador partido TXX-11*35 PC 0,01
7 Pasador partido (2) TXX-12.7*50 PC 0,02
8 Perno LS-M8*20 PC 0,01
9 Lavadora NQ-TK-DP PC 0,04
10 Resorte de presión NQ-TK-YSTH PC 0,03
11 Cuerpo superior del cierre NQ-TK-TKJ PC 1,26
12 Vínculo (2) NQ-TK-LJB Pares 0,06
13 Cierre (2) NQ-TK-TKB PC 0,28
14 Pasador partido TXX-12.7*38 PC 0,01
15 Ajuste de la lavadora (2) NQ-TK-JGDP Grupo 0,03
16 Válvula del sello NQ-TK-MFF PC 0,02
17 Hombro del aterrizaje NQ-TK-XGH PC 0,11
18 Baje el cuerpo del cierre NQ-TK-XGJT PC 1,13
19 Tuerca de fijación de Stover NQ-TK-TJLM PC 0,19
20 Eje NQ-TK-ZZ PC 1,46
21A Válvula de cierre difícilmente NQ-TK-FP PC 0,03
21B Suavidad de la válvula de cierre NQ-TK-FP-H PC 0,03
22 Ajuste de la lavadora (2) NQ-TK-JGD Grupo 0,08
23 Empuje el anillo NQ-TK-ZCHT PC 0,08
24 Transporte ZC-51305 PC 0,17
25 Buje del eje NQ-TK-ZCZ PC 0,82
26 Transporte ZC-51204 PC 0,08
27 Resorte de presión NQ-TK-ZZTH PC 0,25
28 Tuerca de fijación ZSLM-M18*1.5   0,12
29 Asamblea del casquillo del tubo interno NQ-TK-NGJTZC PC 1,6
29A Casquillo del tubo interno NQ-TK-NGJT PC 1,33
29B Engrase caber ZYZ-M6*1 PC 0,01
29C Bola (2) GQ-22 Grupo 0,08
29D Cuerpo de válvula de control NQ-TK-FYG PC 0,18
