Datos del producto:
|
| Número de modelo: | 12Inch | Dureza de la roca del taladro: | F=6-20 |
|---|---|---|---|
| Proceso del tipo: | Forja | Uso: | Campo petrolífero, gas natural, Drlling minero, pozo de agua |
| Material: | Capa Anti-abrasiva de T.C. With Diamond | Transporte: | Cojinete liso sellado |
| Paquete: | cartón y caso de madera | Tipo de diente: | Diente del parte movible |
| Alta luz: | broca reversa de la circulación del drt de 6m m,pulgadas del drt de broca reversa de la circulación,broca del rc de los pozos de agua |
||

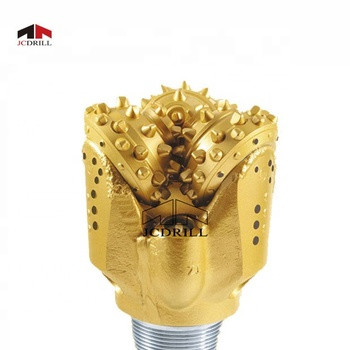

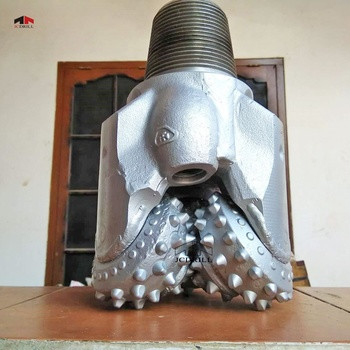

el drt invierte la broca de la broca 6m m 12m m de la circulación en los iches para los pozos de agua
Introducción
Estructura de pedazos tricónicos
Pedazo tricónico del diente de acero y pedazos tricónicos de TCI
1- Llevar la estructura
El transporte mordido tiene tres clases: transporte rodante, transporte de desplazamiento, anillo de retención del transporte de desplazamiento. El transporte de desplazamiento del anillo de retención está principalmente para los fabricantes extranjeros de productos que llevan el pedazo tricónico de TCI, a lo más solamente transporte rodante y transporte de desplazamiento.
2- Estructura, cono y diente del corte
El cono es un cono, dividido en el solo cono y el cono dos. El solo cono consiste en el cono principal y el componente trasero, solo cono al fondo del pozo para el movimiento rodante puro, conveniente para perforar la formación dura; el cono complejo consiste en el cono principal, cono del lado y el cono trasero se compone de tres porciones, el cono en la parte inferior del trabajo bien además del balanceo, también produce el desplazamiento, conveniente para la perforación suave del estrato.
El engranaje duro de la aleación tiene 10 una variedad, por ejemplo esférico, cónico, acuncado, cuchara, cuchara formó, cuchara formada, forma plana, la forma de cuña cónica, diversa formación de la litología, la roca del top del cono que rompe el mecanismo de dientes mordidos que la forma es diferente, diferente. Un tipo de taladro no es a menudo un diente.
La forma del diente de acero es acuncada, para fortalecer el indicador del taladro, fila externa de dientes se diseña a menudo en “T”, “L”, “II”; para superar la broca es fácil llevar en los defectos quebrados de los estratos, necesita soldar con autógena el material desgaste-resistente en la cara del diente y el cono trasero.
La forma del diente, tamaño, número, longitud depende de la dureza de la formación, formación es suave, es dientes grandes, agudos, menos; por el contrario, la formación más dura del diente, más pequeño, más corta, más es el número de.
3- Sistema de la remuneración de la presión del aceite
El dispositivo consiste en un anillo de rodadura, saco del aceite, taza de la protección, glándula, enchufe, cuando las piezas del anillo. Su papel está a la diferencia de la presión de la cámara que lleva entre el interior y fuera del equilibrio del pedazo tricónico de TCI, de modo que el anillo de cierre que lleva en el pequeño trabajo de la diferencia de la presión por tiempo largo, prevenga el fluido para sondeos en la cavidad que lleva y evitar la salida de la grasa lubricante, y almacene bastante grasa a la cavidad que lleva añadió continuamente, el pedazo en bueno sellando el estado y la condición de la lubricación.
4- Mordió la boca
Para solucionar el oportuno de los problemas acometido de la parte inferior de los cortes bien, para mantener la parte inferior limpia, incluso con un jet de alta velocidad para machacar la roca y el propósito, el diseño de la gente y la instalación de la boca.
La boca se hace de la aleación dura que procesa, la boca de uso general tiene tres modelos principales, el de tipo standard, tipo de la cubierta, y la boca larga micro, la otra es boca pulsada, boca oblicua, boca extendida etc….
Uso de pedazos tricónicos
Serie de los pedazos de TCI:
1. Pedazos tricónicos suaves de la formación TCI:
Los pedazos tricónicos suaves de la formación TCI se utilizan para perforar la fuerza compresiva baja, formaciones muy suaves. Este pedazo maximizó al uso de los partes movibles cónicos y del cincel de tungsteno del carburo de diámetros grandes y de la alta proyección. Este diseño de la estructura del corte, combinado con la compensación máxima del cono, resultados en altos índices de penetración mordidos. El intermesh profundo de las filas del cortador previene el pedazo que afianza en formaciones pegajosas.
2. Pedazos tricónicos medios de la formación TCI:
Los pedazos tricónicos medios de la formación TCI ofrecen los partes movibles agresivos del carburo de tungsteno del cincel en las filas del talón y las filas internas. Este diseño proporciona una tarifa de perforación rápida y añadió cortar durabilidad de la estructura en medio a semiduro para los mations. El anillo o de goma de HSN proporciona el lacre adecuado para llevar durabilidad.
3. Pedazos tricónicos duros de la formación TCI:
Los pedazos tricónicos duros de la formación TCI se pueden utilizar para perforar formaciones duras y abrasivas. Los partes movibles del carburo de tungsteno de la resistencia de desgaste se utilizan en las filas externas para prevenir pérdida de indicador mordido. Los números máximos de partes movibles formados hemisféricos se utilizan en todas las filas para proporcionar durabilidad y larga vida del cortador.
4. Pedazos tricónicos semiduros de la formación TCI:
Los pedazos tricónicos semiduros de la formación TCI ofrece los partes movibles robustos del carburo de tungsteno del cincel en la fila del talón y el cónico en las filas internas. Este diseño proporciona una tarifa de perforación rápida y añadió cortar durabilidad de la estructura en medio a las formaciones semiduras. El anillo o de goma de HSN proporciona el lacre adecuado para llevar durabilidad.
Serie de acero de los pedazos del diente:
1. pedazos suaves del diente de la formación:
Los pedazos suaves del diente de las formaciones se utilizan para perforar la fuerza compresiva baja, formaciones suaves. Las longitudes largas del diente de la proyección se utilizan en altos conos compensados para proporcionar las tarifas de penetraciones más grandes posibles. El revestimiento duro de la resistencia de desgaste se utiliza para controlar desgaste de diente. En los tipos más suaves del pedazo este revestimiento duro cubre totalmente los dientes mordidos.
2. pedazos semiduros del diente de las formaciones:
Los pedazos semiduros del diente de la formación se utilizan para perforar la alta fuerza compresiva, formaciones semiduras. Los dientes de la proyección del lanzamiento con longitud reducida de la cresta se utilizan en esta serie de diseños mordidos. El revestimiento duro durable se aplica para reducir desgaste de diente.
Características principales
1. Cortando la estructura de estos pedazos tricónicos del tci sellado y no sellado del tipo:
La desgaste-resistencia de dientes se aumenta con el carburo de tungsteno superior que hace frente difícilmente en
superficies del diente para el pedazo de acero del diente.
2. Estructura del indicador de este tipo pedazos de roca tricónicos del tci:
Protección múltiple del indicador con los condensadores de ajuste del indicador en los partes movibles del talón y del indicador en el indicador
superficie del cono, de los partes movibles del carburo de tungsteno y difícilmente de hacer frente en los aumentos del shirttail
indicador que lleva a cabo capacidad y que lleva vida.
3. Llevando la estructura de este tipo pedazos de roca tricónicos del tci:
Rodamiento de rodillos de la alta precisión con dos caras empujadas. La bola cierra el cono. Cara dura empujada de las caras
con el desgaste - aleación resistente. La resistencia de abrasión y la resistencia del asimiento del transporte se mejoran.
Especificación
| IADC | WOB | RPM | Formaciones aplicables |
| (KN/mm) | (r/min) | ||
| 417/437 | 0.35~0.9 | 150~70 | Formaciones muy suaves con fuerza compresiva baja y alto drillability, tal como arcilla, lutolita, tiza, yeso, sal, piedra caliza suave, etc. |
| 447/415/435 | |||
| 517/527/515 | 0.35~1.0 | 140~60 | Formaciones suaves con fuerza compresiva baja y alto drillability, tal como lutolita, yeso, sal, piedra caliza suave, etc. |
| 537/547/535 | 0.45~1.0 | 120~50 | Suavidad a las formaciones medias con fuerza compresiva baja, tal como pizarra media, suave, piedra caliza suave media, piedra arenisca suave media, formación media con interbeds más duros y abrasivos, etc. |
| 617/615 | 0.45~1.1 | 90~50 | Formación semidura con alta fuerza de la compresa, tal como pizarra dura, piedra caliza, piedra arenisca, dolomía. etc |
| 637/635 | 0.5~1.2 | 80~40 | Formaciones duras con alta fuerza compresiva, tal como piedra arenisca, piedra caliza, dolomía, yeso duro, mármol, etc. |
| Nota: Los límites superiores de WOB y de la RPM en tabla antedicha no se deben utilizar simultáneamente. | |||
