Datos del producto:
|
| Número de modelo: | JCD1500 | Dimensión: | 6250 * 2240 * 2750 milímetros |
|---|---|---|---|
| Diámetro de Driling: | BQ, NQ, HQ, PQ | Profundidad de perforación: | Max.1500m |
| Peso: | 13000KGS | Poder: | Motor diesel |
| Color: | Modificado para requisitos particulares | Diámetro del tubo de taladro: | BQ, NQ, HQ, PQ |
| Alta luz: | aparejo de la base del diamante del 1500m,aparejo geológico de la base del diamante de la exploración,plataforma de perforación geológica de la base del diamante de la exploración |
||
>> Introducción
|
>>El aparejo de taladro de Full Hydraulic Core del modelo nuevo JCD1500 es desarrollado por nosotros con referencia de avanzado

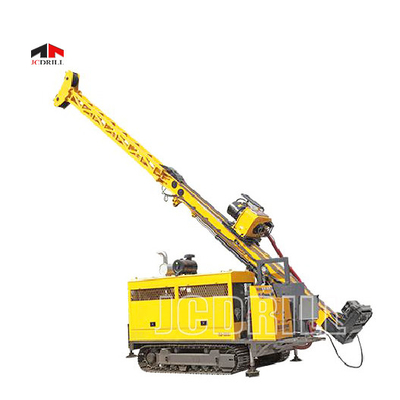

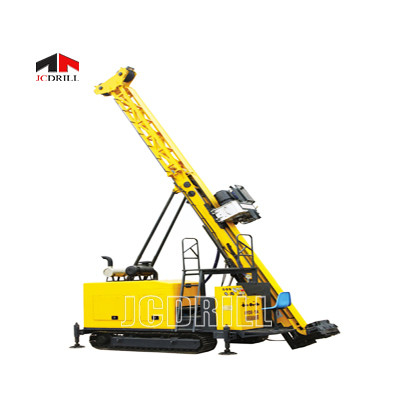

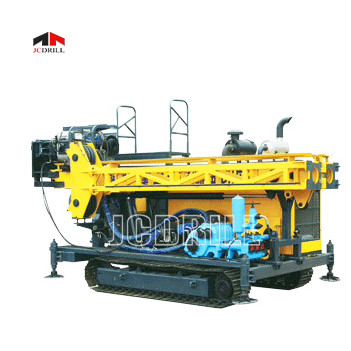

La plataforma de perforación hidráulica de la base del diamante del cable metálico JCD1500 se utiliza principalmente para la cuesta y la perforación recta de los agujeros. Podría ser utilizada para la exploración y prospectar de la geología, metalurgia, carbón, industria del arma nuclear, hidrología y para otros campos de las industrias. Es una plataforma de perforación de la base usando diamante y pedazos carburo-inclinados principalmente. |
 |
>> Característica
>>El aparejo de taladro geológico hidráulico es simple en estructura. Es ligero y fácil para la transferencia; el palo tiene las funciones de
desplazamiento y tierra conmovedora; el eje levantó y bajó con el cilindro hidráulico; podría ser doblado para el transporte y la relocalización.
El agujero del eje está en diámetro grande.
>>El palo se podía ajustar dentro de la gama de grado del ángulo 0 a 90 según su agujero de perforación con un centro de gravedad bajo y
buena estabilidad de la unidad total. El aparejo provee del operador un campo visual agradable y condiciones de trabajo amplias y cómodas.
El aparejo mira bastante en estructura total y personifica el diseño pensó en orientado al uso cómodo.
>> Especificación
| Motor diesel | Modelo | Cummins 6CTA8.3-C195 (turbocharged y carga refrigerados por agua) |
| Dislocación | 8.3L (2,19 galones de los E.E.U.U.) | |
| Poder | 145kW (195HP) | |
| RPM clasificada (ajuste de la fábrica) | 2200rpm | |
| Capacidad de perforación | BQ | 1500 m (4920 pies) |
| NQ | 1300 m (4264 pies) | |
| HQ | 1000 m (3280 pies) | |
| PQ | 680 m (2230 pies) | |
| Cabeza del taladro | Motor de la rotación | Motores hidráulicos dobles – variables y reversibles Fabricante: SAUER-DANFOSS |
| RPM | Cambio 0-1145 RPM de Stepless de dos cambios | |
| Ratios | 1r 8.776:1 2do 2.716:1 |
|
| Abrelatas principal | lateralmente deslizar manera con la impulsión hidráulica | |
| Max. Torque | 4650 N·m (3427 lbf·pie) | |
| Diámetro del control | 121 milímetros (4,76 pulgadas) | |
| Capacidad de Max. Lifting del eje | kN 150 (33720 lbf) | |
| Max. Feeding Power | kN 75 (16860 lbf) | |
| Paquete primario de la bomba | Bomba triple volumétrica del pistón axial para conducir de la rotación principal del taladro, del alzamiento principal, de la bomba de fango y de la línea torno. | Fabricante: DANFOSS 1ra bomba: 150LPM en 31.5MPa 2da bomba: 120LPM en 28MPa 3ro bomba: 120 LPM en 28MPa |
| El tanque hidráulico | Capacidad | 420 L (111 galones de los E.E.U.U.) |
| Capacidad del alzamiento principal | Alzando la velocidad (solo alambre) | 44m/min (tambor desnudo) |
| Alzando la fuerza (solo alambre) | 77kN (17310 lbf) | |
| Diámetro de alambre de acero | 18 milímetros (0,71 pulgadas) | |
| Longitud del alambre de acero | 60 m (196,85 pies) | |
| Capacidad del alzamiento del cable metálico | Alzando la velocidad (solo alambre) | 100m/min (tambor desnudo) |
| Alzando la fuerza (solo alambre) | kN 12 (2698 lbf) (tambor desnudo) | |
| Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | |
| Longitud del alambre de acero | 1500 m (4920 pies) | |
| Palo | Altura del palo | 11,2 m (37,74 pies) |
| Palo que ajusta ángulo | 0°-90° | |
| Ángulo de perforación | 45°-90° | |
| Movimiento de alimentación | 3800 milímetro (150 pulgadas) | |
| Movimiento del resbalamiento | 1100 milímetros (43,3 pulgadas) | |
| Tirón de la alimentación | 15000kg (33075 libras) | |
| Empuje de la alimentación | 7500kg (16538 libras) | |
| Bomba de fango | Tipo | Émbolo triple de la bomba de intercambio |
| Modelo | BW250 | |
| Movimiento | 100m m (3,9 pulgadas) | |
| Volumen de la salida | 250.145, 90, 52 l/min (66, 38, 24, 14 galones/minuto de los E.E.U.U.) |
|
| Presión de la descarga | 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 PSI) |
|
| Abrazadera del pie | Fijación de alcance con abrazadera | 55.5-117.5 milímetros (2.18-4.63 pulgadas) a través del agujero Φ154mm (6,06 pulgadas) |
| Otro | Peso | 13000 kilogramos (28665 libras) |
| Dimensiones (L ×H) del × W | 6250×2240×2750m m (20.5×7.34×9.02 pie) |
|
| Manera del transporte | Correa eslabonada de acero |
>> Común y envío
>> Service&Project de ultramar
>> Nuestro servicio
|
>>Servicio de la preventa Actuando como un buen consejero, nuestros grupos bien entrenados de las ventas y equipo técnico profesional para proponer las soluciones más racionales para nuestro cliente valorado según el requisito práctico del proyecto. >>Modelo conveniente selecto y equipo hecho juego. >>Soporte técnico fuerte. Las preguntas de los clientes de la contestación en el plazo de 24 horas. |
>>Servicio durante ventas Tenemos el equipo responsable de la materia prima a los productos finales, y tarifa del paso de la garantía el 100%. >>Diseño y base de productos de la fabricación del equirement especial del cliente >>Examine cada máquina y hizo juego los accesorios estrictamente antes de entrega >>Oportuno informe al cliente progreso de la producción. |
>>Después de servicio de ventas Estamos siempre con usted en servicio de la después-venta. >>Podemos arreglar los representantes relacionados de las después-ventas para el depuración y el entrenamiento en las obras al empezar para arriba. >> Email, llamada o servicio a domicilio al más adelante usar. |
>> Compañía
 |
JCDRILL proporcionan la explotación minera de alta calidad de los usuarios y las soluciones de perforación, nos centramos siempre en el concepto estratégico de la “supervivencia por la calidad, desarrollo por crédito”.
Specilized en la investigación, el desarrollo y la producción de la plataforma de perforación de voladura de la roca, de la plataforma de perforación del pozo de agua, de la plataforma de perforación de la base del diamante, de la plataforma de perforación del ancla, y de accesorios relativos y de servicios de la perforación. provea constantemente de las soluciones de perforación profesionales para todos los clientes nuestra tecnología avanzada, equipo excelente, medios de prueba estrictos y buena red de servicio, que establecen nuestra marca “JCDRILL” una buena imagen del mercado, ahora, los productos explicamos el 50% del mercado interior y hemos sido exportación a más de 40 países, y concedimos ISO9001: 2000 en noviembre de 2002.
Con tecnología excelente y capacidades de servicio sólidas de mercado, tenemos un sistema de comercialización sano y sistema de apoyo de servicio excelente, que nos ayudan a ganar la confianza de clientes en el país y en el extranjero, podemos proporcionar usuarios de la plataforma de perforación de la solución profesional de alta calidad del compresor de aire y el servicio post-venta relativo también. |
>> Certificación
>> FAQ
|
Q: ¿Es usted fabricante original?
|
Q: ¿Qué condiciones de pago están disponibles para nosotros? | Q: ¿Qué Incoterms 2010 términos pueden nosotros trabajar? |
|
: Sí, JCDRILL somos una fabricación principal oficial en maquinaria de perforación en China y tenemos los productos enteros de la serie que usted necesita.
|
: Término de T/T o término de L/C. En término de T/T, la señal del 30% se requiere por adelantado, y la balanza del 70% será establecida antes del envío. En término de L/C, un L/C el 100% irrevocable sin “cláusulas suaves” puede ser aceptado. |
: JCDRILL somos profesionales y la compañía internacional, acepta todo el Incoterms 2010 términos, nosotros trabaja normalmente en el MANDO, CIF, CFR, CIP.
|
| Q: ¿Cuánto tiempo plazo de expedición tomará? | Q: ¿Cómo alrededor después de servicio de ventas? | Q: Recambios cuando usted los necesita |
|
: Los productos tardarán normalmente cerca de 3-15 días para producir las máquinas pedidas. La mayor parte del tiempo, podemos tener una entrega inmediata de nuestras máquinas regulares en 15 días.
|
: El servicio a lo largo de todo el año 365×24 estamos confiados al servicio de 24 horas a lo largo de todo el año incluso durante días de fiesta, conforme a nuestra política siempre de proporcionar “una respuesta en el plazo de 15 minutos y la realización del trabajo en el plazo de 24 horas.” | : Tenemos centros de los recambios a través de los continentes que almacenan recambios del especialista. Prometemos que los recambios serán entregados en el plazo de 72 horas o no más que una semana. |
