Datos del producto:
|
| Número de modelo: | JCD2000 | Dimensión: | 6250×2240×2750m m |
|---|---|---|---|
| Diámetro de Driling: | BQ, NQ, HQ, PQ | Profundidad de perforación: | Max.2000m |
| Peso: | 14000kgs | Poder: | Motor diesel |
| Color: | Modificado para requisitos particulares | Diámetro del tubo de taladro: | BQ, NQ, HQ, PQ |
| Alta luz: | aparejos de taladro de diamante de los 2000m,aparejos de taladro de diamante del motor diesel,plataforma de perforación de la base del diamante de los 2000m |
||
>> Introducción
|

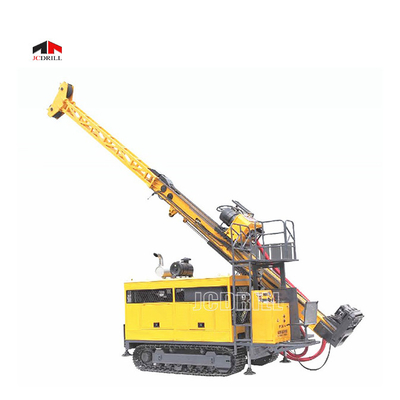

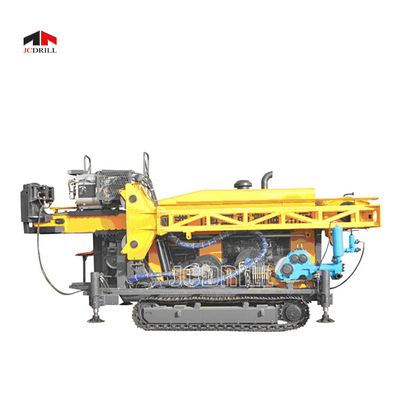

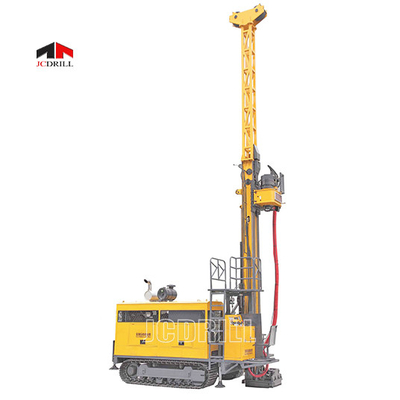

>>La plataforma de perforación hidráulica de la base JCD2000 es razonable en el diseño, excelente en el funcionamiento, fácil para la operación y conveniente para el mantenimiento. Posee un escrito pero estructura avanzada, con su cabeza del poder conducida por un motor variable y su velocidad ajustables para 2 engranajes. Con el funcionamiento del cilindro del aceite con una cadena velocidad-cambiable, su funcionamiento es estable y confiable. El palo es ajustable en la gama de 0° a 90° asegurar un ángulo apropiado de la agujero-perforación. El centro de baja gravedad del aparejo promete una operación constante. Y provee de los operadores una circunstancia de trabajo conveniente y cómoda. |
 |
>> Gama del uso
JCD2000 se puede aplicar a la perforación inclinada y vertical. Siendo un aparejo equipado del diamante y de la perforación mordida aleación del carburo,
puede ser utilizado en los campos de la geología, de la metalurgia, de la explotación del cabón, de la industria del arma nuclear y de la medición de la hidrología.
El aparejo de taladro se equipa de un motor de serie que conduce la bomba. La alimentación y la elevación del rotor se conducen en la estructura del cilindro
directamente empujando, con un movimiento de los 3.5m (11,5 pies). La rotación del eje es conducida por un solo motor. Tiene cuatro cambios mecánicos
de la gama de velocidades, y de la velocidad podía ser ajustado hydraulicly con el cambio stepless.
El aparejo es simple en estructura. Es ligero y fácil para la transferencia; el palo tiene las funciones del desplazamiento y de la tierra conmovedora;
el eje levantó y bajó con el cilindro hidráulico; podría ser doblado para el transporte y la relocalización. El agujero del eje está en grande
diámetro.
>> Especificación
| Artículo | Especificación | Datos | |
| Motor diesel | Modelo | Cummins 6CTA (turbocharged y carga refrigerados por agua) | |
| Dislocación | 8.3L (2,19 galones de los E.E.U.U.) | ||
| Poder | 179kW (240HP) | ||
| RPM clasificada (ajuste de la fábrica) | 2200rpm | ||
| Capacidad de perforación | BQ | 2000 m (6560 pies) | |
| NQ | 1600 m (5248 pies) | ||
| HQ | 1300 m (4264 pies) | ||
| PQ | 1000 m (3280 pies) | ||
| Cabeza del taladro | Motor de la rotación | Motor hidráulico doble | |
| - variable y reversible | |||
| Fabricante: SAUER-DANFOSS | |||
| RPM | Cambio 0-1100 RPM de Stepless de dos cambios | ||
| Ratios | 1r 8.776:1 | ||
| 2do 2.716:1 | |||
| Abrelatas principal | lateralmente deslizar manera con la impulsión hidráulica | ||
| Max. Torque | 6400 N·m (4717 lbf·pie) | ||
| Diámetro del control | 121 milímetros (4,76 pulgadas) | ||
| Capacidad de Max. Lifting del eje | kN 220 (49456 lbf) | ||
| Max. Feeding Power | kN 110 (24728 lbf) | ||
| Bomba primaria | Pompa hydráulica: | Fabricante: DANFOSS | |
| Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. | 1ra bomba: 200LPM en 32MPa | ||
| Con la carga detectando el sistema. | 2da bomba: 120LPM en 28MPa | ||
| 3ro bomba: 120 LPM en 28MPa | |||
| El tanque hidráulico | Capacidad | 420 L (111 galones de los E.E.U.U.) | |
| Capacidad del alzamiento principal | Alzando la velocidad (solo alambre) | 44m/min (tambor desnudo) | |
| Alzando la fuerza (solo alambre) | 120kN (26976 lbf) | ||
| Diámetro de alambre de acero | 22 milímetros (0,86 pulgadas) | ||
| Longitud del alambre de acero | 60 m (196,85 pies) | ||
| Capacidad del alzamiento del cable metálico | Alzando la fuerza (solo alambre) | kN 15 (3372 lbf) (tambor desnudo) | |
| Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | ||
| Longitud del alambre de acero | 2000 m (6560 pies) | ||
| Palo | Altura del palo | 11,2 m (37,74 pies) | |
| Palo que ajusta ángulo | 0°-90° | ||
| Ángulo de perforación | 45º apagado horizontal a 90ºvertical abajo | ||
| Movimiento de alimentación | 3800 milímetro (150 pulgadas) | ||
| Movimiento del resbalamiento | 1100 milímetros (43,3 pulgadas) | ||
| Tirón de la alimentación | 22000kg (48510 libras) | ||
| Empuje de la alimentación | 11000kg (24255 libras) | ||
| Bomba de fango | Tipo | Émbolo triple de la bomba de intercambio | |
| Modelo | BW320 | ||
| Movimiento | 110m m (4,3 pulgadas) | ||
| Volumen de la salida | 320.230.165.118 l/min | ||
| (84,5, 61, 44, 31 galones/minuto de los E.E.U.U.) | |||
| Presión de la descarga | 4,0, 5,0, 6,0, Mpa 8,0 | ||
| (580, 725, 870, 1160 PSI) | |||
| Abrazadera del pie | Fijación de alcance con abrazadera | 55.5-117.5 milímetros (2.18-4.63 pulgadas) | |
| a través del agujero 154m m (6,06 pulgadas) | |||
| Otros | Peso | 14000 kilogramos (30864 libras) | |
| Dimensiones del transporte (L ×H) del × W | 6250×2240×2750m m | ||
| (20.5×7.34×9.02 pie) | |||
| Manera del transporte | Correa eslabonada de acero | ||
>> Común y envío
>> Service&Project de ultramar
>> Nuestro servicio
|
>>Servicio de la preventa Actuando como un buen consejero, nuestros grupos bien entrenados de las ventas y equipo técnico profesional para proponer las soluciones más racionales para nuestro cliente valorado según el requisito práctico del proyecto. >>Modelo conveniente selecto y equipo hecho juego. >>Soporte técnico fuerte. Las preguntas de los clientes de la contestación en el plazo de 24 horas. |
>>Servicio durante ventas Tenemos el equipo responsable de la materia prima a los productos finales, y tarifa del paso de la garantía el 100%. >>Diseño y base de productos de la fabricación del equirement especial del cliente >>Examine cada máquina y hizo juego los accesorios estrictamente antes de entrega >>Oportuno informe al cliente progreso de la producción. |
>>Después de servicio de ventas Estamos siempre con usted en servicio de la después-venta. >>Podemos arreglar los representantes relacionados de las después-ventas para el depuración y el entrenamiento en las obras al empezar para arriba. >> Email, llamada o servicio a domicilio al más adelante usar. |
>> Compañía
 |
JCDRILL proporcionan la explotación minera de alta calidad de los usuarios y las soluciones de perforación, nos centramos siempre en el concepto estratégico de la “supervivencia por la calidad, desarrollo por crédito”.
Specilized en la investigación, el desarrollo y la producción de la plataforma de perforación de voladura de la roca, de la plataforma de perforación del pozo de agua, de la plataforma de perforación de la base del diamante, de la plataforma de perforación del ancla, y de accesorios relativos y de servicios de la perforación. provea constantemente de las soluciones de perforación profesionales para todos los clientes nuestra tecnología avanzada, equipo excelente, medios de prueba estrictos y buena red de servicio, que establecen nuestra marca “JCDRILL” una buena imagen del mercado, ahora, los productos explicamos el 50% del mercado interior y hemos sido exportación a más de 40 países, y concedimos ISO9001: 2000 en noviembre de 2002.
Con tecnología excelente y capacidades de servicio sólidas de mercado, tenemos un sistema de comercialización sano y sistema de apoyo de servicio excelente, que nos ayudan a ganar la confianza de clientes en el país y en el extranjero, podemos proporcionar usuarios de la plataforma de perforación de la solución profesional de alta calidad del compresor de aire y el servicio post-venta relativo también. |
