Datos del producto:
|
| Número de modelo: | JCD1000 | Dimensión: | 5100×2200×2650m m |
|---|---|---|---|
| Diámetro de Driling: | BQ, NQ, HQ, PQ | Profundidad de perforación: | Max.1000m |
| Peso: | 9300kgs | Poder: | Motor diesel |
| Color: | Modificado para requisitos particulares | Diámetro del tubo de taladro: | BQ, NQ, HQ, PQ |
| Alta luz: | plataforma de perforación de la base del diamante del 1000m,plataforma de perforación minera fría de la base del diamante,aparejos de taladro mineros fríos de la base del diamante |
||
>> Introducción
|

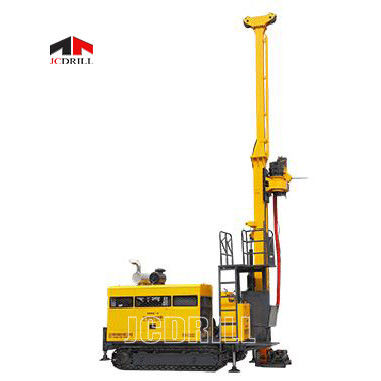

>>La plataforma de perforación hidráulica de la base JCD1000 de hidráulico lleno y del rotor adoptó la tecnología del cable metálico que quitaba el corazón, ha sido el tipo dominante aparejo para los depósitos minerales sólidos que prospectaban en condados desarrollados en el mundo. Es también la dirección que se convierte de la técnica de perforación y del equipo de perforación en China. La plataforma de perforación de la correa eslabonada adopta la conducción hidráulica completa, viajando con las correas eslabonadas sí mismo. La cabeza del taladro es conducida por el motor variable con la función de cambios de marcha mecánicos de dos velocidades, cambio stepless de la velocidad con una estructura avanzada y simple. El rotor se alimenta y se conduce con un sistema que conecta el cilindro del eje y del aceite con la cadena. |
 |
>>Podría ser aplicado a la exploración y a la prospección de la geología, metalurgia, carbón, petróleo, gas natural, agua subterránea y
otras industrias.
>>La plataforma de perforación hidráulica de la base JCD1000 se equipa de un motor de serie que conduce la bomba. La alimentación y la elevación del rotor
se conducen en la estructura del cilindro que empuja directamente, con un movimiento de los 3.5m (11,5 pies). La rotación del eje es conducida por a
solo motor. Tiene cuatro cambios mecánicos de la gama de velocidades, y la velocidad se podría ajustar hidráulicamente con las agujas
cambio. El aparejo de taladro geológico hidráulico es simple en estructura. Es ligero y fácil para la transferencia; el palo tiene las funciones
de deslizar y de tocar la tierra; el eje levantó y bajó con el cilindro hidráulico; podría ser doblado para el transporte y
relocalización. El agujero del eje está en diámetro grande.
>> Ventaja
Funcionamiento confiable
Basando en la pauta de comprar el equipo auxiliar crítico internacionalmente, el motor diesel, la pompa hydráulica,
las válvulas principales, los motores, los reductores y los recambios hidráulicos dominantes son todas de la correa eslabonada productos famosos adoptados de las marcas en casa
y en el extranjero.
Plataforma de perforación de la correa eslabonada de la eficacia alta
Con el esfuerzo de torsión, asignación grandes de la unidad de poder más elevado y con diseño razonable de la estructura y método avanzado de la operación y 6 metros
la longitud (de 19,7 pies) de la barra de taladro, toda la éstos garantiza eficacia de la operación y del funcionamiento del aparejo de taladro la alta.
Aparejo de taladro hidráulico de la correa eslabonada de la protección del medio ambiente
Con una descarga más poco contaminante del motor diesel, el diseño de reducción de ruido profesional, el aparejo de taladro es conveniente para la operación urbana
y funcionamiento.
Plataforma de perforación ahorro de energía
Adoptando la técnica de control sensible de la carga avanzada, el aparejo de taladro ha reducido el consumo de energía y la generación de calor
al más bajo.
Con un esquema elegante, una estructura compacta, un funcionamiento confiable y una operación fácilmente, debe ser el equipo de la prioridad a ser
seleccionado en el aparejo de taladro hidráulico lleno de la base del actual mercado interior.
>> Especificación
| Motor diesel de la plataforma de perforación hidráulica de la base JCD1000 | Modelo | Cummins 6BTA5.9-C180 (turbocharged y carga refrigerados por agua) |
| Dislocación | 5.9L (1,56 galones de los E.E.U.U.) | |
| Poder | 132Kw (180HP) | |
| RPM clasificada (ajuste de la fábrica) | 2200rpm | |
| Capacidad de perforación del aparejo de taladro geológico hidráulico | Plataforma de perforación hidráulica de la base del BQ | el 1000m (3280feet) |
| Plataforma de perforación hidráulica de la base del NQ | los 700m (2296 pies) | |
| Aparejo de taladro geológico del HQ | los 500m (1640 pies) | |
| Aparejo de taladro geológico hidráulico de PQ | los 300m (984 pies) | |
| Motor de la rotación | Fabricante Motor-variable hidráulico: SAUER-DANFOSS | |
| RPM | Cuatro agujas de los cambios cambian 0-1100 RPM | |
| Ratios | 1r 2.652:1 del 4.519:1 4to del 8.171:1 3ro del 14.422:1 2do | |
| Plataforma de perforación hidráulica de la base de la cabeza JCD1000 del taladro | Abrelatas principal | El estilo que giraba, manual se actuó |
| Tirada hidráulica (PQ) | Abierta hidráulicamente, primavera del disco que afianzaba con abrazadera, C cerró normalmente el tipo diámetro de apriete axial de 222 400 N | |
| Aparejo de taladro geológico hidráulico de Max. Torque | 3700 N·m (2727 lbf·pie) | |
| Diámetro del control | 121 milímetros (4,76 pulgadas) | |
| Capacidad de Max. Lifting del eje | kN 150 (33720 lbf) | |
| Plataforma de perforación hidráulica de la base de Max. Feeding Power | kN 60 (13480 lbf) | |
| Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la pompa hydráulica de la nivelación. Con la carga detectando el sistema. | Fabricante: Bomba de DANFOSS 1r: 148LPM en la bomba 31.5MPa 2do: 120LPM en la bomba 28MPa 3ro: 50 LPM en 16MPa | |
| Plataforma de perforación hidráulica de la base de la capacidad JCD1000 | 310 L (82 galones de los E.E.U.U.) | |
| Alzando la fuerza (solo alambre) | 57kN (12814 lbf) (tambor desnudo) | |
| Alzando la velocidad (solo alambre) | 38-70m/min (tambor desnudo) | |
| Aparejo de taladro geológico hidráulico del alzamiento | Diámetro de alambre de acero | 18 milímetros (0,71 pulgadas) |
| Longitud del alambre de acero | 50 m (164 pies) | |
| Alzando la fuerza (solo alambre) | 1200 kilogramos (2646 libras) (tambor desnudo) | |
| Alzando la velocidad (solo alambre) | 60-90m/min (tambor desnudo) | |
| Diámetro de alambre de acero | 5,3 milímetros (0,2 pulgadas) | |
| 1000 m (3280 pies) | ||
| Altura del palo | 9,6 m (31,49 pies) | |
| Mas Alambre de acero Lengtht que ajusta ángulo |
0°-90° | |
| Ángulo de perforación | 45º apagado horizontal a 90ºvertical abajo | |
| Tirón de la alimentación | 15000kg (33075 libras) | |
| Palo | Empuje de la alimentación | 6000kg (13230 libras) |
| Rod Pull | 3M o los 6m (9.84feet o 19.68feet) | |
| Movimiento de alimentación | 3500 milímetros (137,80 pulgadas) | |
| Movimiento del resbalamiento | 600 milímetros (23,62 pulgadas) | |
| Tipo | Émbolo triple de la bomba de intercambio | |
| Bomba de fango | Modelo | BW160/10 |
| Movimiento | 70m m (2,76 pulgadas) | |
| Presión de la descarga | 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 PSI) | |
| Fijación de alcance con abrazadera | 55.5-110 milímetros (2.19-4.33 pulgadas) a través del agujero Φ154mm (6,06 pulgadas) | |
| Peso (tipo de la plataforma) | 9300 kilogramos (20506 libras) | |
| Otros | Dimensiones (L×W×H) | 5100×2200×2650m m (pulgada 200×86.6×104.3) |
| Manera del transporte | Correa eslabonada |
