Exploración geológica de minerales montada en un rastreador Core Barrel Wireline Diamond Core Drilling Rig Mud Pump Rotary

Descripción del producto:

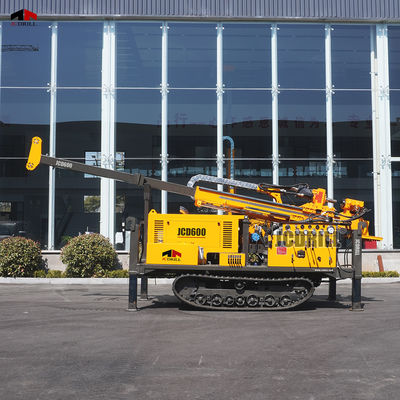

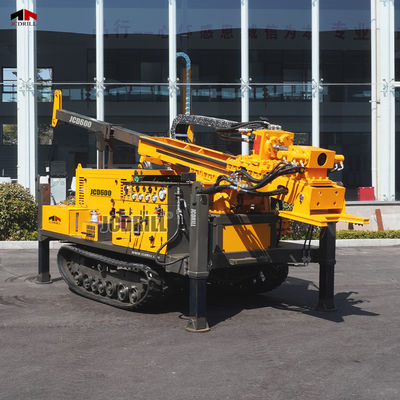

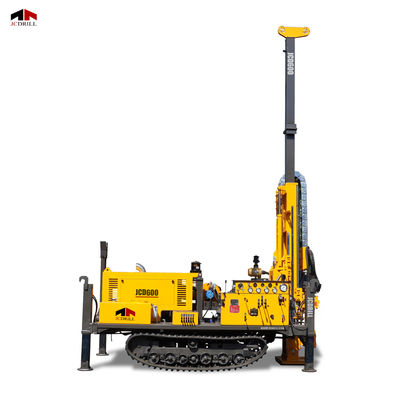

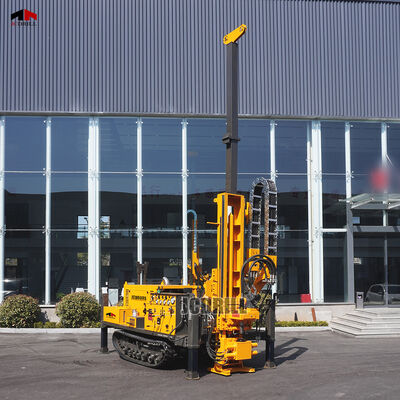

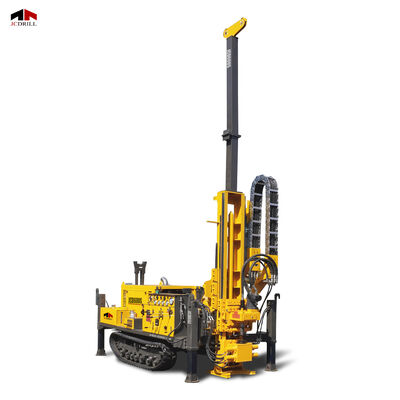

JCD600 es una robusta perforadora de núcleo totalmente hidráulica diseñada para un rendimiento eficiente en la exploración mineral y la investigación geológica. Está optimizada para técnicas de extracción de testigos con cable utilizando varillas de perforación HTW, NTW y BTW, con una capacidad máxima de profundidad de 800 metros. Impulsada por un motor diésel turboalimentado YUCHAI de 92kW, la plataforma ofrece un par motor mejorado y un rendimiento constante, especialmente en condiciones de campo exigentes. El sistema hidráulico funciona a una presión nominal de 20MPa y un caudal de 220 L/min, lo que garantiza un funcionamiento estable para todas las funciones de perforación.

Parámetro:

Características:

>> La JCD600 está impulsada por un motor turboalimentado YUCHAI de 92kW combinado con un sistema hidráulico de alta eficiencia de 220L/min. Esta configuración ofrece una salida de par fiable y un control sensible, lo que garantiza un rendimiento suave durante las operaciones de perforación continuas y exigentes.

>> La plataforma está equipada con un mástil de una pieza con contacto con el suelo que admite ángulos de perforación de 45° a 90°. Con una carrera de avance de 1900 mm y una capacidad de elevación de 16 toneladas, proporciona una excelente estabilidad y precisión de perforación en diversas condiciones geológicas.

>> Para mejorar la eficiencia en las operaciones de perforación más profundas, la JCD600 integra una bomba de lodo BW-120 y un sistema de cabrestante de cable de 700 metros. Estos componentes garantizan un lavado constante y una fácil manipulación de las varillas, lo que reduce el tiempo de inactividad y mejora la productividad general.
>> Para una operación de campo flexible, la plataforma admite modos de control manual y remoto. Su capacidad para desplazarse a 3,5 km/h y subir pendientes de hasta 40° la hace muy adaptable a lugares de trabajo accidentados y remotos.

Aplicaciones:

Proyectos de exploración mineral
Perfecta para la prospección y evaluación de yacimientos minerales, la JCD400 ofrece muestras de núcleo continuas y de alta calidad, fundamentales para determinar la ley del mineral y la estructura geológica.

Investigaciones geotécnicas
Comúnmente utilizada en proyectos de ingeniería civil como túneles, puentes, presas y carreteras para evaluar las condiciones del subsuelo y la estabilidad de los cimientos antes de la construcción.

Investigación científica y geológica
Proporciona datos geológicos esenciales para universidades, institutos y equipos de estudio que investigan la formación de rocas, la estratigrafía y las características tectónicas.

Estudios de pozos de agua y hidrogeológicos
Útil en la cartografía de aguas subterráneas poco profundas o en la instalación de pozos a pequeña escala, especialmente en áreas que requieren un análisis preciso del núcleo para localizar acuíferos.

Monitoreo ambiental y evaluación de sitios
Utilizada en investigaciones de terrenos contaminados y evaluaciones ambientales de sitios, especialmente cuando se requieren muestras de núcleo no alteradas para pruebas de laboratorio.

Perforación en terrenos remotos y montañosos
Su gran movilidad y capacidad de escalada de 40° le permiten funcionar bien en entornos accidentados, montañosos o remotos donde las plataformas tradicionales no pueden llegar fácilmente.

Preguntas frecuentes:

P1: ¿Para qué tipo de perforación está diseñada la JCD600?
A1: La JCD600 está diseñada específicamente para la perforación de núcleos de diamante utilizando técnicas de extracción de testigos con cable con varillas de perforación HTW, NTW y BTW.

P2: ¿Cuál es la profundidad máxima de perforación de la JCD600?
A2: La plataforma puede alcanzar hasta 800 metros con varillas BTW, 700 metros con NTW y 350 metros con HTW.

P3: ¿Qué motor impulsa la JCD600?
A3: Está impulsada por un motor diésel turboalimentado de 92kW de YUCHAI, que funciona a 2400 RPM para un rendimiento estable y potente en el campo.

P4: ¿Cuál es la presión y el caudal nominales del sistema hidráulico?
A4: El sistema hidráulico funciona a una presión nominal de 20 MPa y un caudal de 220 L/min, lo que garantiza el funcionamiento fiable de todas las operaciones de perforación.

P5: ¿Cuáles son la carrera de avance y la capacidad de elevación?
A5: La JCD600 cuenta con una carrera de avance hidráulica de 1900 mm, con una capacidad máxima de elevación de 16 toneladas y una capacidad de empuje de 8 toneladas.

P6: ¿Puede la plataforma realizar perforaciones tanto verticales como anguladas?

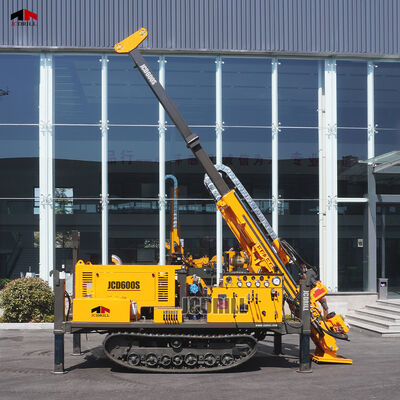

A6: Sí, el mástil de una pieza con contacto con el suelo admite ángulos de perforación ajustables de 45° a 90°, adecuado tanto para la perforación de núcleos vertical como inclinada.

P7: ¿Qué tipo de bomba de lodo utiliza la plataforma?
A7: La plataforma viene con una bomba de lodo BW-120, capaz de un caudal de 0–120 L/min y una presión de hasta 7 MPa, ideal para formaciones de blandas a medianamente duras.

P8: ¿Se incluye un sistema de cabrestante de cable?
A8: Sí, la plataforma incluye un sistema de cabrestante de cable de 600 kg con una capacidad de cable de 700 metros, que admite la elevación auxiliar y la manipulación de varillas.

P9: ¿La JCD600 admite el funcionamiento remoto?
A9: Sí, la plataforma admite modos de control manual y remoto, lo que ofrece flexibilidad y mayor seguridad en el campo.

P10: ¿Cuál es la velocidad de desplazamiento y la capacidad de escalada?
A10: La JCD600 puede desplazarse a 3,5 km/h y subir pendientes de hasta 40°, lo que la hace muy adecuada para lugares de trabajo accidentados o remotos.

P11: ¿Cuáles son las dimensiones de transporte y el peso total?
A11: Las dimensiones de transporte son 4200 × 2050 × 2300 mm, y el peso oscila entre 5 y 6 toneladas, según la configuración.
