Exploración de minerales con control remoto montado en el rastreador Investigación geológica Rig de perforación de núcleo de pozo

Descripción del producto:

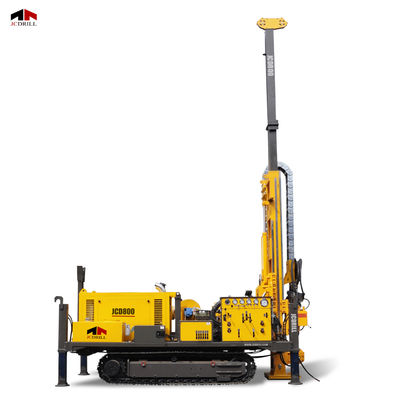

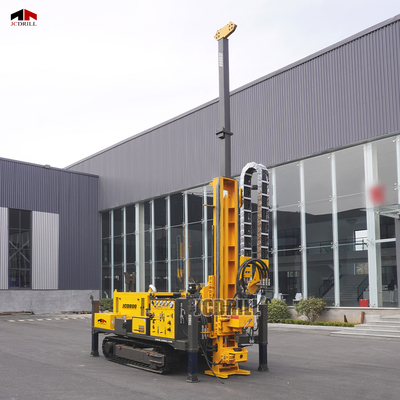

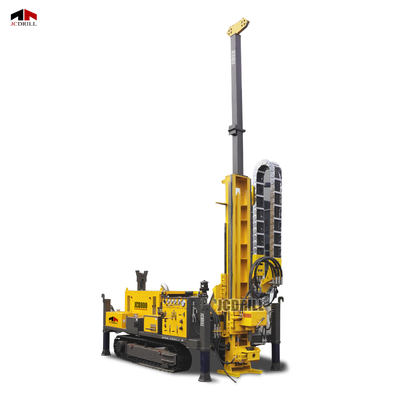

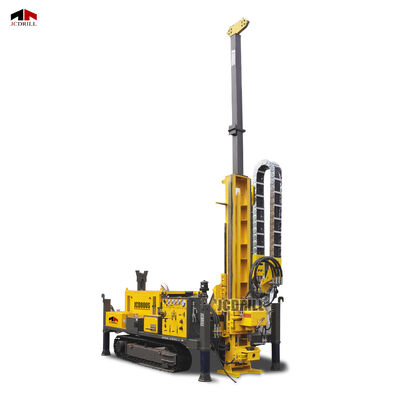

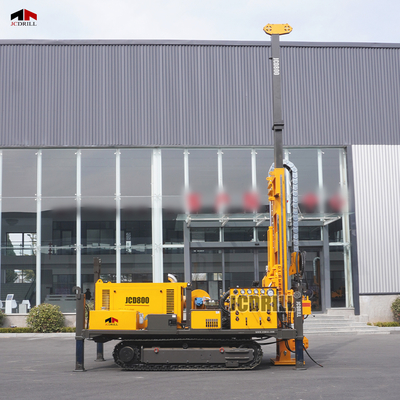

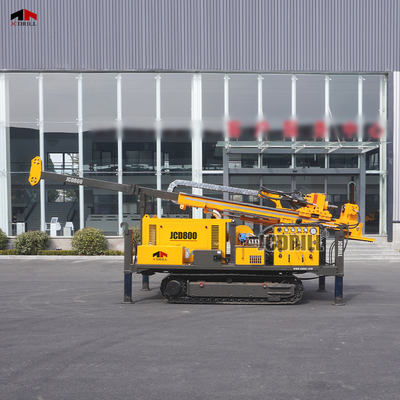

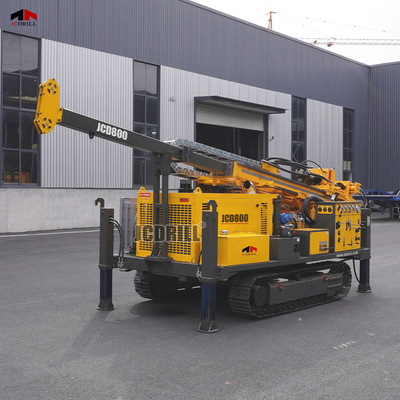

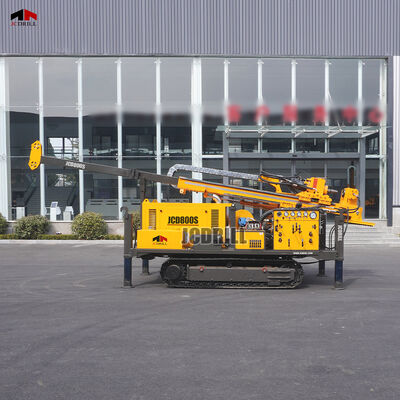

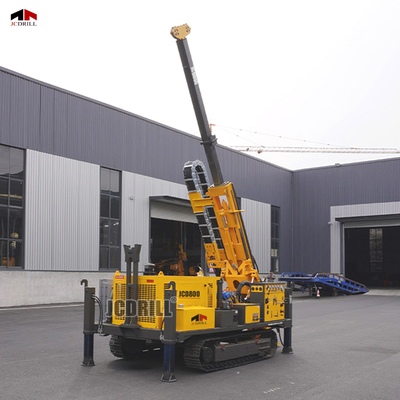

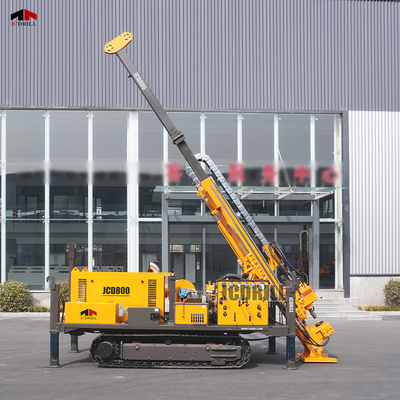

La JCD800 está diseñada para operaciones de perforación de núcleos de alta capacidad que requieren una profundidad extendida, una alta salida de par y un rendimiento fiable en condiciones geológicas complejas. Esta plataforma totalmente hidráulica está adaptada para la extracción de núcleos con cable con varillas HTW, NTW y BTW, alcanzando profundidades de perforación de hasta 1000 metros. Impulsada por un robusto motor diésel turboalimentado YUCHAI de 118 kW y soportada por un sistema hidráulico de 280 L/min y 28 MPa, la plataforma garantiza un funcionamiento suave y constante incluso en entornos de campo difíciles. Su mástil de contacto con el suelo de una sola pieza permite la perforación en ángulos de 45° a 90°, mientras que la carrera de avance extendida de 2400 mm y la capacidad de tracción de 24 toneladas la hacen ideal para formaciones de alta resistencia y largos intervalos de perforación.

Parámetro:

Características:

>> La JCD800 integra un motor YUCHAI de alta potencia de 118 kW con un sistema hidráulico de 280 L/min, que ofrece una potencia constante y de alta presión que satisface las demandas de operaciones de perforación más profundas y de mayor duración en formaciones duras.

>> Su carrera de avance extendida de 2400 mm y su fuerte fuerza de tracción de 24 toneladas brindan un excelente soporte para tareas de extracción de núcleos desafiantes, mientras que el mástil de contacto con el suelo garantiza una perforación precisa en múltiples ángulos de 45° a 90°.

>> La bomba de lodo BW-150 garantiza una circulación de fluido constante y ajustable (hasta 150 L/min), mientras que el polipasto de cable de 900 metros con una capacidad de 800 kg mejora la eficiencia de elevación durante la perforación de agujeros profundos. >>Para apoyar varios trabajos de campo, la plataforma incluye modos de operación manual y remota.

Aplicaciones:

1. Exploración mineral profunda
Capaz de alcanzar hasta 1000 metros, la JCD800 es ideal para el muestreo de núcleos en formaciones rocosas duras durante la exploración de minerales de oro, cobre, hierro o tierras raras.

2. Investigaciones geotécnicas y de ingeniería de sitios
Adecuado para el análisis de cimientos profundos, la evaluación de la estabilidad de taludes y los estudios de túneles, particularmente para proyectos de infraestructura a gran escala como represas hidroeléctricas, subterráneos y puentes.

3. Investigación científica y mapeo geológico
Utilizado por equipos de prospección geológica para el análisis detallado de capas de roca, líneas de falla e historia de sedimentos en largos intervalos.

4. Perforación en terrenos remotos y montañosos
Gracias a su velocidad de desplazamiento de 3,5 km/h, su capacidad de escalada de 40° y su estructura robusta, la JCD800 funciona de manera confiable en terrenos accidentados y desiguales, incluidas mesetas, bosques y regiones montañosas.

5. Operaciones de perforación de alta presión y alto volumen
Con una bomba de lodo BW-150 y un generador hidráulico a bordo de 11 kW, esta plataforma está diseñada para operaciones que necesitan circulación continua y suministro de energía para equipos auxiliares en sitios de trabajo aislados.

Preguntas frecuentes:

P1: ¿Para qué tipo de perforación está diseñada la JCD800?
A1: La JCD800 está diseñada específicamente para la perforación de núcleos de diamante utilizando técnicas de extracción de núcleos con cable con varillas de perforación HTW, NTW y BTW.

P2: ¿Cuál es la capacidad máxima de profundidad de perforación?
A2: Puede perforar hasta 1000 metros con varillas BTW, 900 metros con NTW y 400 metros con HTW.

P3: ¿Qué motor impulsa la JCD800?
A3: Está impulsado por un motor diésel turboalimentado YUCHAI de 118 kW, que ofrece un gran par y durabilidad en condiciones de perforación de servicio pesado.

P4: ¿Cuál es la capacidad del sistema hidráulico?
A4: El sistema funciona a una presión nominal de 28 MPa con un caudal de 280 L/min, lo que garantiza un rendimiento constante y de alta potencia.

P5: ¿Puede la plataforma manejar la perforación inclinada?
A5: Sí. El mástil de contacto con el suelo de una sola pieza admite ángulos de perforación de 45° a 90°, lo que permite la perforación tanto vertical como inclinada.

P6: ¿Cuáles son la carrera de avance y las capacidades de tracción?
A6: La JCD800 cuenta con una carrera de avance de 2400 mm, una tracción de 24 toneladas y una capacidad de empuje de 12 toneladas, adecuada para formaciones de alta resistencia.

P7: ¿Qué tipo de bomba de lodo está incluida?
A7: La plataforma integra una bomba de lodo de alta presión BW-150, capaz de un caudal de hasta 150 L/min y una presión de 7 MPa, lo que garantiza una eliminación eficaz de los recortes.

P8: ¿Incluye un polipasto de cable?
A8: Sí. La plataforma viene con un sistema de polipasto de cable de 900 metros con una capacidad de elevación de 800 kg, que admite el manejo eficiente de varillas y la elevación auxiliar.

P9: ¿Hay un generador incluido para las necesidades de energía remota?
A9: Sí. La JCD800 cuenta con un generador hidráulico sin escobillas de frecuencia variable de 11 kW, que proporciona energía de 220 V/380 V y no requiere mantenimiento.

P10: ¿Qué tan móvil es la plataforma?
A10: La JCD800 tiene una velocidad de desplazamiento de 3,5 km/h y puede subir pendientes de hasta 40°, lo que la hace adecuada para el transporte a través de terrenos difíciles y desiguales.

P11: ¿Cuáles son las dimensiones y el peso del transporte?
A11: El tamaño del transporte es de 4900 × 2100 × 2360 mm y el peso total es de aproximadamente 7 toneladas.
