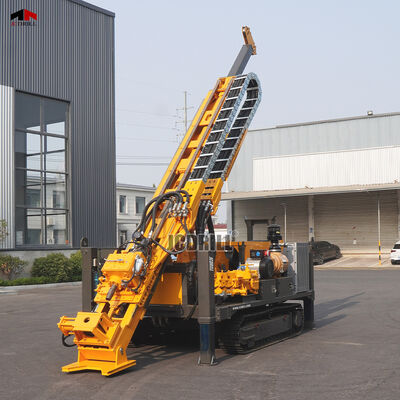

Equipo de perforación de superficie con núcleo para investigación de suelos rotatorio con lodo totalmente hidráulico

Descripción del producto:

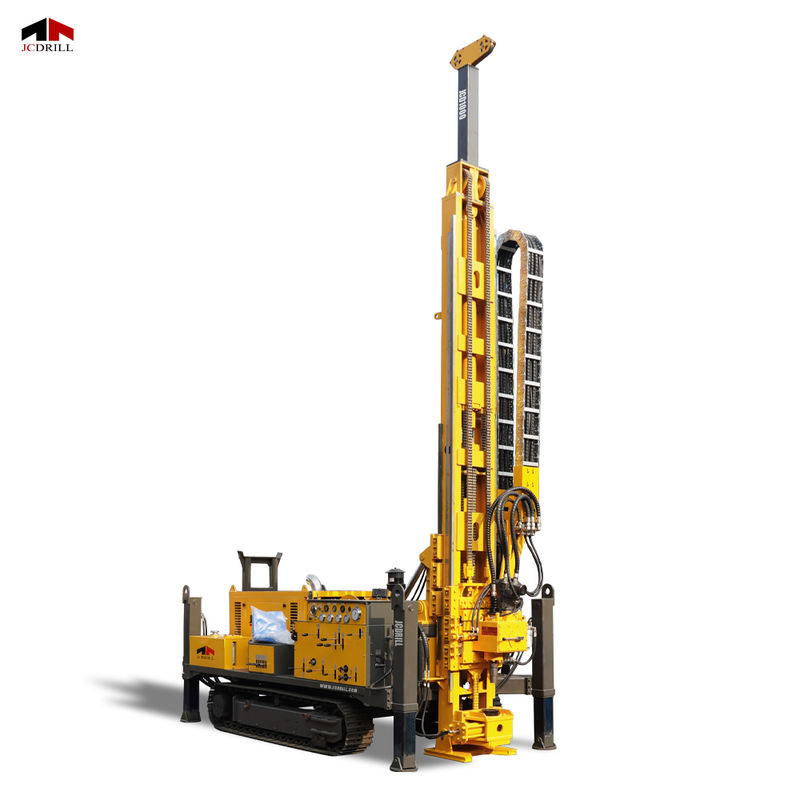

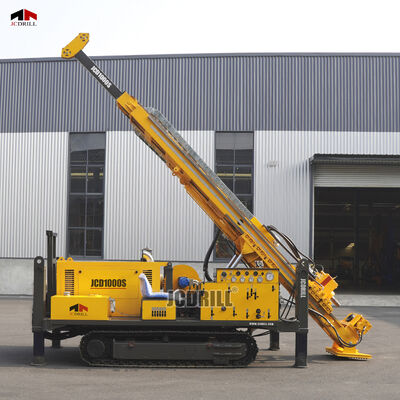

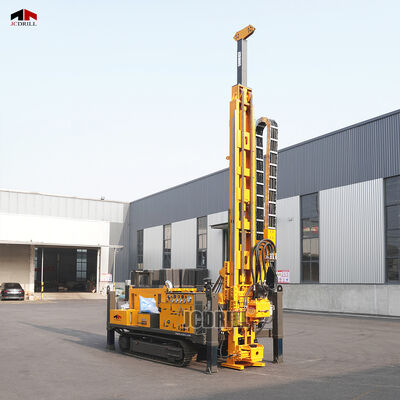

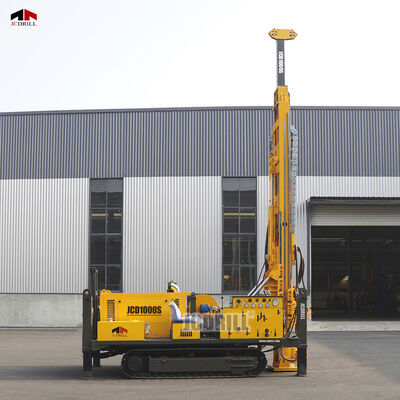

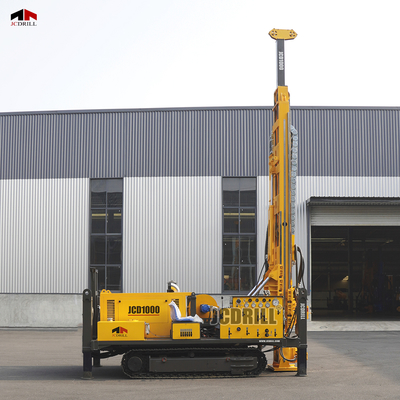

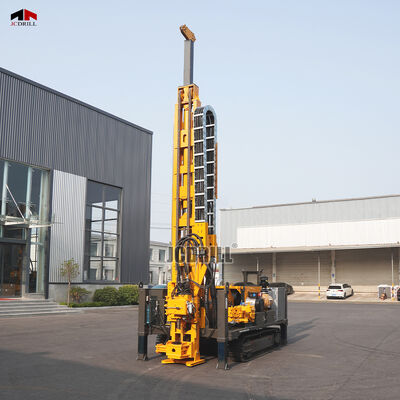

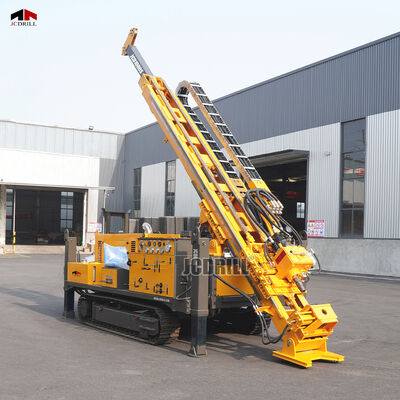

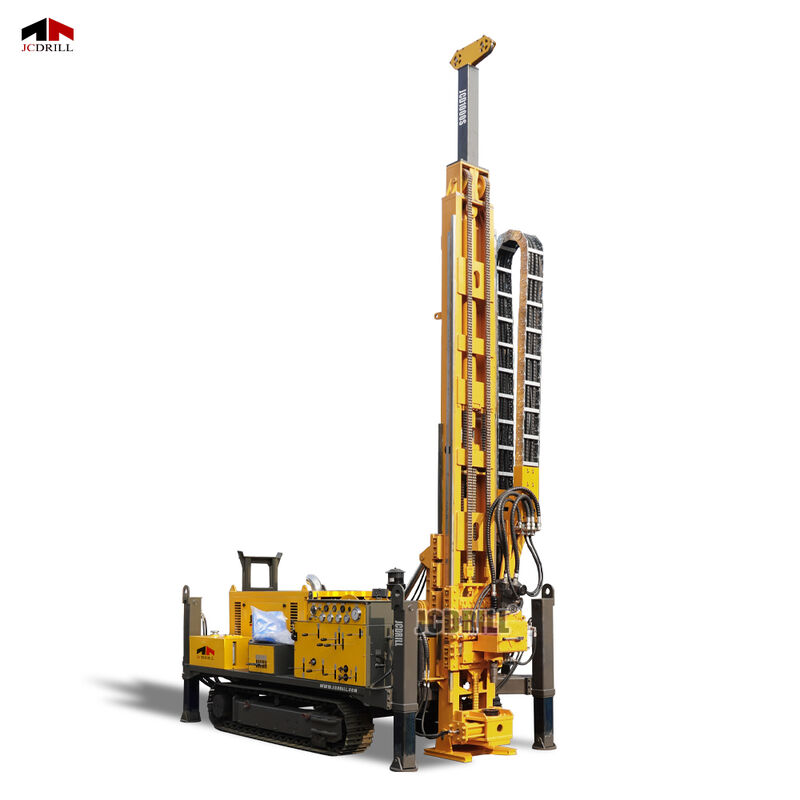

La JCD1000 está diseñada para proyectos de perforación de núcleo profundo que requieren un par excepcional, una carrera extendida y estabilidad de larga duración. Construida para funcionar en formaciones geológicas difíciles, esta plataforma totalmente hidráulica admite perforaciones HTW, NTW y BTW hasta 1400 metros de profundidad. Con un motor diésel turboalimentado YUCHAI de 118kW y un sistema hidráulico de alta capacidad de 300L/min que opera a 28MPa, ofrece una alta salida de par, un control suave y un rendimiento confiable bajo carga continua. La plataforma está equipada con un mástil de una sola pieza que toca el suelo y permite un ajuste de ángulo eficiente de 45° a 90°, y cuenta con una carrera de alimentación extendida de 3500 mm para carreras de núcleo de largo intervalo. Un potente sistema de perforación con un par de hasta 3500 Nm y una capacidad de elevación de 28 toneladas garantiza una operación efectiva en formaciones de alta resistencia.

Parámetro:

Características:

>> La JCD1000 integra un motor turboalimentado de 118kW y un sistema hidráulico de 300L/min, que ofrece una salida fuerte y sostenida para operaciones de perforación profundas y continuas.

>> Su carrera de alimentación de 3500 mm y su capacidad de elevación de 28 toneladas brindan un excelente control y penetración en capas geológicas gruesas o complejas, al tiempo que admiten largas carreras de recuperación de núcleo con menos interrupciones.

>> La combinación de una bomba de lodo BW-150 y un polipasto de cable de 1100 metros garantiza un enjuague estable y una elevación confiable durante tareas de perforación de agujeros profundos extendidas.

>> Con modos de operación duales, generación de energía a bordo y capacidades de terreno de hasta una pendiente de 40°, la JCD1000 está construida para la flexibilidad, la eficiencia y la resistencia en los entornos de perforación más desafiantes.

Aplicaciones:

1. Exploración mineral profunda a gran escala
Con una profundidad máxima de hasta 1400 metros, la JCD1000 es ideal para explorar grandes cuerpos de mineral en formaciones duras o variables como cobre, oro, tierras raras y depósitos de mineral de hierro.

2. Investigaciones geotécnicas complejas
Adecuada para evaluaciones subsuperficiales profundas en sitios de presas, túneles, estudios de cimientos de edificios de gran altura y estudios de viabilidad de minería subterránea, especialmente donde se necesita un alto par.

3. Operaciones de recuperación de núcleo extendidas
La carrera de alimentación de 3500 mm admite carreras de núcleo largas e ininterrumpidas, minimizando el tiempo perdido en la extracción repetida de varillas y aumentando la eficiencia de la muestra en agujeros profundos.

4. Despliegue en terrenos desafiantes
Gracias a su movilidad de 3,5 km/h y su capacidad de escalada de 40°, la JCD1000 funciona de manera confiable en regiones montañosas, remotas o accidentadas, incluidas áreas boscosas o de meseta.

5. Operación autónoma en campo
Con control manual y remoto, un generador hidráulico incorporado de 11kW y sistemas de alta resistencia, es ideal para sitios remotos donde la energía independiente y el control flexible son esenciales.

Preguntas frecuentes:

P1: ¿Para qué tipo de perforación está diseñada la JCD1000?
A1: La JCD1000 está diseñada para la perforación de núcleo de diamante profundo utilizando métodos de sondeo con varillas de perforación HTW, NTW y BTW.

P2: ¿Cuál es la profundidad máxima de perforación de la JCD1000?
A2: Puede alcanzar hasta 1400 metros con varillas BTW, 1100 metros con NTW y 500 metros con HTW.

P3: ¿Qué motor impulsa la JCD1000?
A3: La plataforma está impulsada por un motor diésel turboalimentado YUCHAI de 118kW, que ofrece una salida estable y de alta potencia para operaciones de perforación exigentes.

P4: ¿Qué tan fuerte es el sistema hidráulico?
A4: El sistema hidráulico funciona a una presión de 28 MPa con un caudal de 300 L/min, lo que ofrece un rendimiento fuerte y constante para todas las funciones de perforación.

P5: ¿Qué hace que la JCD1000 sea adecuada para la perforación profunda?
A5: Su carrera de alimentación de 3500 mm, su capacidad de elevación de 28 toneladas y hasta 3500 Nm de par le permiten funcionar bien en proyectos de perforación de núcleo profundo y de alta resistencia.

P6: ¿Qué bomba de lodo y sistema de polipasto de cable se utilizan?
A6: Incluye una bomba de lodo de alta presión BW-150 (0–150 L/min, hasta 7 MPa) y un polipasto de cable de 1100 metros con una capacidad de elevación de 1000 kg, ideal para el enjuague y la elevación de agujeros profundos.

P7: ¿Hay un sistema de generador a bordo?
A7: Sí. La JCD1000 viene con un generador hidráulico sin escobillas de frecuencia variable de 11kW sin mantenimiento, que proporciona energía auxiliar de 220V/380V para uso remoto en campo.

P8: ¿Puede operar en terrenos montañosos o irregulares?
A8: Absolutamente. Con una velocidad de desplazamiento de 3,5 km/h y un gradiente de escalada de 40°, la plataforma está diseñada para terrenos accidentados y movilidad todoterreno.

P9: ¿Cuáles son el tamaño de transporte y el peso de la plataforma?
A9: Las dimensiones de transporte de la plataforma son 6000 × 2100 × 2400 mm y pesa aproximadamente 8,5 toneladas.
