Equipo de investigación de minerales del suelo con control remoto, perforadora rotativa hidráulica de diamante para extracción de núcleos

Descripción del producto:

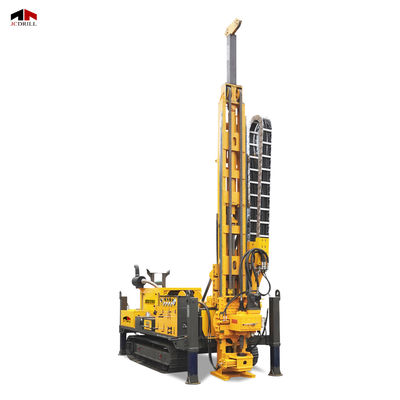

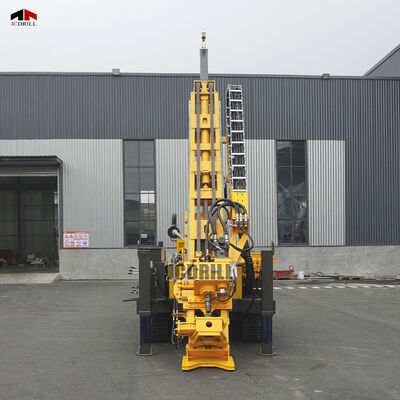

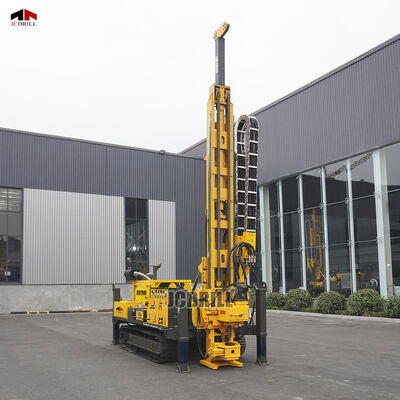

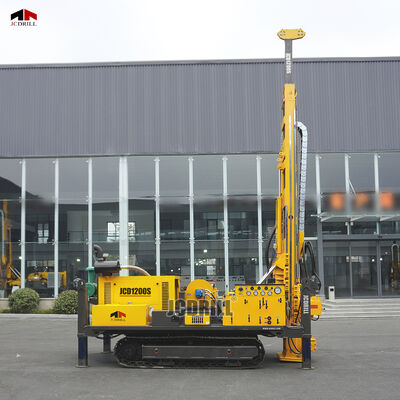

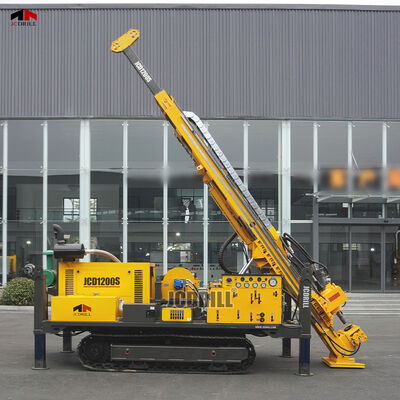

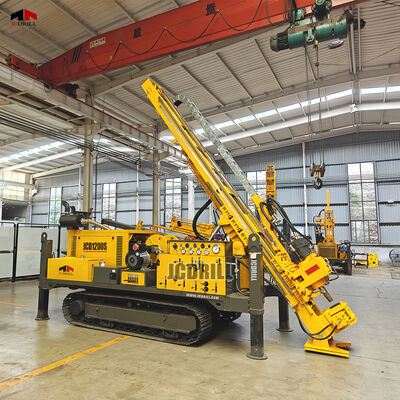

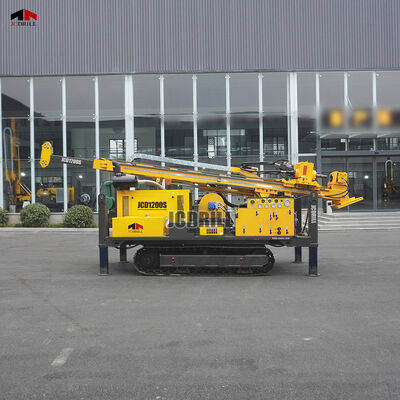

El JCD1200 está diseñado para aplicaciones de perforación de núcleos a gran escala y ultraprofundas, donde la potencia, la precisión y la durabilidad son fundamentales. Con una profundidad de perforación nominal de hasta 1500 metros utilizando varillas HTW, NTW o BTW, está construido para manejar las tareas de exploración más exigentes. Impulsado por un motor diésel turboalimentado YUCHAI de alto rendimiento de 140kW y un sistema hidráulico de 330L/min que opera a 28MPa, la plataforma ofrece una excelente salida de par y un control eficiente del sistema, lo que garantiza la estabilidad y la eficiencia durante las operaciones de perforación de larga duración. La plataforma cuenta con un mástil reforzado de una sola pieza que toca el suelo con una carrera de alimentación de 3500 mm y una capacidad de tracción de 30 toneladas, lo que la hace ideal para la extracción de núcleos en agujeros profundos en formaciones de alta resistencia. Admite perforaciones de múltiples ángulos de 45° a 90°, lo que proporciona versatilidad para diversas condiciones geológicas. El sistema de elevación de doble cable incluye un cabrestante auxiliar de alta velocidad de 1000 kg y un polipasto de servicio pesado de 8000 kg, lo que amplía su capacidad de manejo de herramientas, varillas y entubación.

Parámetro:

Características:

>> El JCD1200 está impulsado por un motor YUCHAI de 140kW y un sistema hidráulico de 330L/min, que ofrece un par superior y una salida de alta presión continua para tareas de perforación profundas e intensivas.

>> Su carrera de alimentación de 3500 mm y su capacidad de elevación de 30 toneladas proporcionan una excelente ventaja mecánica para la extracción de núcleos a través de formaciones profundas, densas y variables con precisión y control.

>> El sistema de elevación de doble cable, que cuenta con una línea de alta velocidad de 1000 kg y un cabrestante de servicio pesado de 8000 kg, garantiza una gran versatilidad para manejar varillas, entubación y herramientas pesadas de manera eficiente.>>Equipado con una bomba de lodo BW-200 de 200L/min y un generador de 11kW a bordo, la plataforma admite un funcionamiento sostenido en entornos remotos con un enjuague confiable y funcionalidad de autoalimentación.

Aplicaciones:

1. Exploración mineral ultraprofunda
Ideal para estudios minerales avanzados en zonas de roca dura, incluidos oro, cobre, níquel, tierras raras y otros depósitos valiosos.

Maneja la perforación de núcleos con cable HTW, NTW y BTW hasta 1500 metros, lo que la hace adecuada para la cartografía de grandes yacimientos.

2. Proyectos geotécnicos y de infraestructura complejos
Aplicable en túneles profundos, cimientos de presas hidroeléctricas, sistemas de metro subterráneos o evaluaciones de cimientos de puentes, donde son comunes los intervalos de perforación largos y las formaciones densas.

3. Operaciones de extracción de núcleos industriales de alta carga
La capacidad de tracción de 30 toneladas y de empuje de 15 toneladas la hacen excelente para penetrar zonas abrasivas, fracturadas o de alta compresión con entubación grande o barriles de núcleo.

4. Despliegues en entornos remotos y hostiles
Con un generador hidráulico a bordo, una bomba de lodo BW-200 de alta presión y un sistema de elevación de doble cable, el JCD1200 admite el funcionamiento autosostenido en sitios fuera de la red, de gran altitud o montañosos.

5. Manejo de entubación pesada y herramientas de gran tamaño
El sistema de elevación de doble cable (cabrestante auxiliar de 1000 kg + cabrestante de servicio pesado de 8000 kg) está diseñado para manejar largas cadenas de varillas, entubación pesada y herramientas, lo que permite la versatilidad y la reducción del tiempo de inactividad.

Preguntas frecuentes:

P1: ¿Para qué método de perforación está optimizado el JCD1200?
A1: El JCD1200 está diseñado específicamente para la perforación de núcleos con cable de diamante, compatible con los estándares HTW, NTW y BTW.

P2: ¿Cuál es la profundidad máxima de perforación?
A2: La plataforma admite la perforación de núcleos hasta 1500 metros con BTW, 1200 metros con NTW y 500 metros con HTW.

P3: ¿Qué tipo de motor impulsa la plataforma?
A3: Un motor diésel turboalimentado YUCHAI de 140kW que funciona a 2400 RPM impulsa el JCD1200, lo que garantiza una salida de par robusta y estable en el campo.

P4: ¿Qué tan potente es el sistema hidráulico?
A4: El sistema hidráulico funciona a una presión de 28 MPa y un caudal de 330 L/min, lo que proporciona un control continuo de alta presión para operaciones de perforación exigentes.

P5: ¿Cuál es la carrera de alimentación y la capacidad de elevación?
A5: La plataforma tiene una carrera de alimentación de 3500 mm, con una capacidad de tracción de 30 toneladas y de empuje de 15 toneladas, ideal para formaciones de agujeros profundos y alta resistencia.

P6: ¿Qué sistemas de elevación están disponibles?
A6: El JCD1200 incluye un sistema de elevación de doble cable:

Cabrestante auxiliar de 1000 kg para varillas y herramientas

Cabrestante de servicio pesado de 8000 kg para entubación y cargas grandes

P7: ¿Qué tipo de bomba de lodo está incluida?
A7: Utiliza una bomba de lodo de alta presión BW-200 capaz de un caudal de 200 L/min y una presión de 10 MPa, adecuada para el enjuague de agujeros profundos y la eliminación de recortes.

P8: ¿Es la plataforma adecuada para ubicaciones remotas?
A8: Sí. El generador hidráulico integrado de 11kW (sin mantenimiento, frecuencia variable) suministra 220V/380V, lo que hace que la plataforma sea totalmente autónoma para trabajos remotos o fuera de la red.

P9: ¿Qué tan móvil es el JCD1200?
A9: A pesar de su tamaño, viaja a 3,5 km/h y sube pendientes de hasta 40°, lo que permite el movimiento a través de terrenos accidentados, irregulares o montañosos.

P10: ¿Cuáles son las dimensiones y el peso del transporte?
A10: El tamaño del transporte es de 6000 × 2100 × 2400 mm y la plataforma pesa aproximadamente 9,5 toneladas.
