| Nombre De La Marca: | JCDRILL |
| Número De Modelo: | JCD1500S |
| Cuota De Producción: | 1 CONJUNTO |
| Precio: | Negociable |
| Condiciones De Pago: | Los datos de las transacciones de los Estados miembros con los que se efectúa el intercambio de dato |
| Capacidad De Suministro: | 20 juegos por mes |

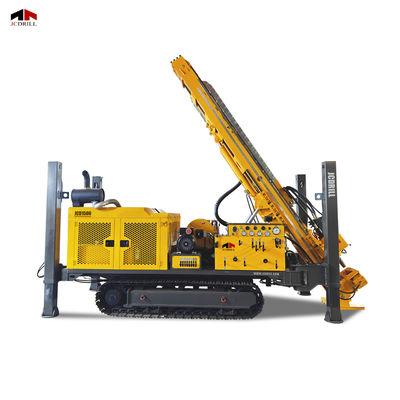

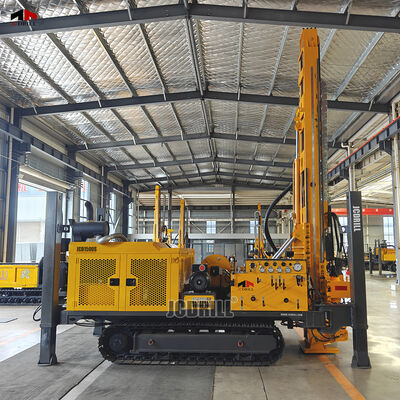

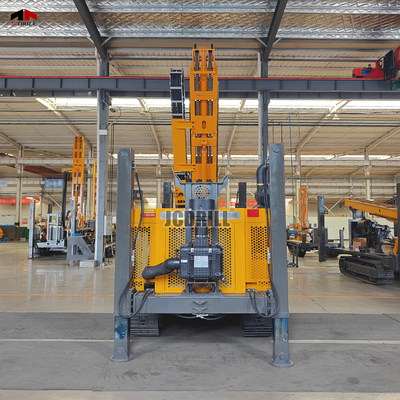

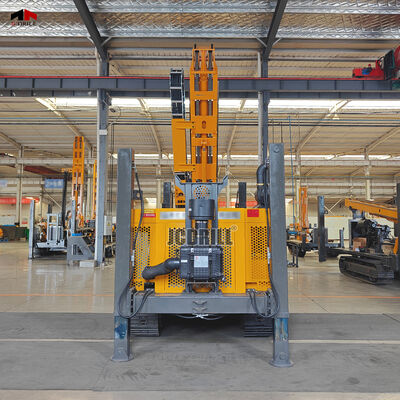

JCD1500S está diseñado para operaciones de perforación de núcleo ultraprofundo que requieren par máximo, mayor resistencia estructural y estabilidad continua bajo carga pesada.la perforación en profundidades de hasta 1800 metros, por lo que es adecuado para proyectos de exploración minera y geotécnica exigentes.Impulsado por un potente motor diésel WEICHAI de 150 kW con turbocompresor y apoyado por un sistema hidráulico de alta capacidad de 330L/min, el equipo proporciona un par de rotación de hasta 4000 Nm y una fuerte respuesta hidráulica para las formaciones de alta resistencia.mientras que la carrera de alimentación de 3500 mm y la capacidad de extracción de 36 toneladas aseguran un funcionamiento sin problemas en condiciones de perforación profundas y complejas.
| Especificación | Unidad | JCD1500S |
|---|---|---|
| Capacidad de perforación | ||
| Capacidad de perforación | Se aplicarán los siguientes requisitos: | |
| Profundidad de perforación | - ¿ Qué? | 500 a 1500 y hasta 1800 |
| Sistema hidráulico | ||
| Presión nominal | MPA | 28 |
| Flujo nominal | L/min | 350 |
| Disposición de calor | ||
| El motor | ||
| Marca del producto | - ¿ Por qué no? | |
| Tipo de producto | El motor está equipado con una unidad de transmisión | |
| Velocidad nominal | RPM y velocidad | 2400 |
| Potencia nominal | En kW | 150 |
| Sistema de perforación | ||
| Torque de trabajo | - ¿ Por qué? | Entre 1000 y 4000 |
| Velocidad | RPM y velocidad | 1300 |
| Tipo de torre | Una pieza de contacto con el suelo | |
| Infarto de alimentación | En el caso de los | 3500 |
| Ángulo de perforación | ¿ Qué pasa? | 45 a 90 |
| Capacidad máxima. | En toneladas | 36 |
| Capacidad máxima de reducción. | En toneladas | 18 |
| Elevadores de cuerda | ||
| Capacidad de elevación | En kg | 1000/ 10000 |
| Velocidad | RPM y velocidad | 100 a 300/ 0 a 50 |
| Diámetro del cable de alambre | En el caso de los | 6/ 18 |
| Capacidad de las cuerdas | - ¿ Qué? | 1500/ 50 |
| Sistema para caminar | ||
| Tipo de operación | Manual y control remoto | |
| Velocidad de marcha | KM/h | 3.5 |
| Ángulo de escalada | ¿ Qué pasa? | 40 |
| Bomba de barro | ||
| Modelo | BW-250 | |
| Flujo | L/MIN | 0 a 250 |
| Presión | MPA | 0 a 10 |
| Generador hidráulico | ||
| Tipo de producto | Frécuencia variable sin escobillas, sin mantenimiento | |
| El poder | En kW | 11 |
| Válvula de tensión | V. | 220/ 380 |
| Peso y dimensiones | ||
| Tamaño del transporte | En el caso de los | Se trata de las empresas de la Unión Europea. |
| Peso | En toneladas | 10.5 |
El JCD1500S está propulsado por un motor turboalimentado WEICHAI de 150 kW y un sistema hidráulico de 330L/min, que proporciona una potencia fuerte y continua para la perforación de núcleos ultraprofundos.El sistema proporciona una presión estable y un control rápido, garantizando una perforación eficiente en
las formaciones de resistencia.
Con una carrera de alimentación de 3500 mm y una capacidad de extracción de 36 toneladas, la plataforma admite una recuperación estable del núcleo a profundidades de hasta 1800 metros.que lo hace adecuado tanto para pozos verticales como para inclinados.
Un sistema de elevación de doble cuerda incluye un cabrestante de alta velocidad de 1000 kg y un elevador de trabajo pesado de 10,000 kg, mejorando la capacidad de elevación de varillas, carcasas y herramientas pesadas.Esta configuración mejora la eficiencia en condiciones de perforación profundas y complejas.
Equipada con una bomba de barro BW-250 y un generador de frecuencia variable de 11 kW, la plataforma ofrece un servicio de lavado confiable y energía en el lugar.y capacidad de escalada de 40° aseguran una gran adaptabilidad en terrenos difíciles.
Con una profundidad máxima de perforación de 1800 metros, la plataforma es perfecta para explorar cuerpos de mineral profundos, como oro, cobre, litio y elementos de tierras raras en condiciones de roca dura.
Adecuado para investigaciones en sitios profundos en cimientos de presas, puentes, túneles y otras infraestructuras mega donde se requiere una alta resistencia y penetración profunda.
El par rotativo de 4000Nm y la fuerza de tracción de 36 toneladas permiten una penetración suave en formaciones densas, fracturadas o de varias capas utilizando una carcasa de gran diámetro.
Con una velocidad de caminata de 3,5 km/h, capacidad de escalada de 40°, generación de energía a bordo y un sistema de elevación de doble cuerda, el JCD1500S admite operación autónoma en zonas accidentadas, montañosas o de gran altitud.
El sistema de elevación de doble cuerda con cabrestante de carga pesada de 10 toneladas permite un manejo seguro y eficiente de varillas largas, carcasas pesadas, herramientas de agujero y accesorios de agujero profundo.
P1: ¿Para qué está diseñado el JCD1500S?
R1: JCD1500S está diseñado para perforación de núcleos ultraprofundos utilizando núcleos de cable con varillas HTW, NTW y BTW. Maneja profundidades de hasta 1800 metros.
P2: ¿Qué alimenta la plataforma JCD1500S?
A2: Está impulsado por un motor diesel turboalimentado WEICHAI de 150 kW, que proporciona una potencia de salida alta y estable para un funcionamiento continuo bajo cargas pesadas.
P3: ¿Qué tan potente es el sistema hidráulico?
A3: El sistema hidráulico funciona a una presión de 28 MPa con un caudal de 350 L/min, garantizando una respuesta hidráulica rápida, fuerte y constante para todas las operaciones.
P4: ¿Cuál es el par máximo y la carrera de alimentación?
A4: La plataforma proporciona hasta 4000 Nm de par de rotación y tiene una carrera de alimentación de 3500 mm, adecuada para un corte largo e ininterrumpido en suelo profundo y resistente.
P5: ¿Puede el JCD1500S manejar la perforación en ángulo?
R5: Sí, el mástil de una pieza que toca el suelo soporta ángulos de perforación de 45° a 90°, lo que permite operaciones de perforación tanto verticales como inclinadas.
P6: ¿Cuáles son las características del sistema de elevación de cuerdas?
A6: Incluye:
1000 kg de cabrestante auxiliar de alta velocidad
10,000 kg cabrestante de trabajo pesado
Estos están diseñados para carcasas, varillas y manejo de herramientas pesadas con un rango de elevación extendido (1500 m / 50 m de capacidad de cuerda).
P7: ¿Qué bomba de barro está incluida?
A7: La plataforma está equipada con una bomba de barro de alta presión BW-250, que proporciona un caudal de hasta 250 L/min y una presión de 10 MPa, adecuada para un lavado eficaz en formaciones profundas.
P8: ¿Es adecuado para operaciones remotas y fuera de la red?
R8: Sí, el generador hidráulico de 11 kW de frecuencia variable (220V/380V) de a bordo garantiza el funcionamiento autónomo incluso en lugares aislados.
P9: ¿Qué tan móvil es el JCD1500S?
R9: Tiene una velocidad de 3,5 km/h y puede subir hasta 40°, lo que le hace muy móvil en terrenos accidentados e irregulares.
P10: ¿Cuáles son las dimensiones y el peso del transporte?
A10: El tamaño de la plataforma de transporte es de 6000 × 2100 × 2400 mm y pesa aproximadamente 10,5 toneladas.
