| Nombre De La Marca: | JCDRILL |
| Número De Modelo: | JCD2000S |
| Cuota De Producción: | 1 CONJUNTO |
| Precio: | Negociable |
| Condiciones De Pago: | Los datos de las transacciones de los Estados miembros con los que se efectúa el intercambio de dato |
| Capacidad De Suministro: | 20 juegos por mes |

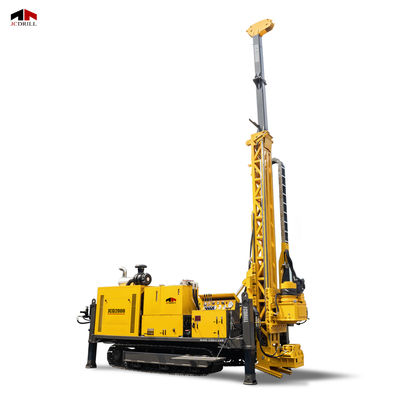

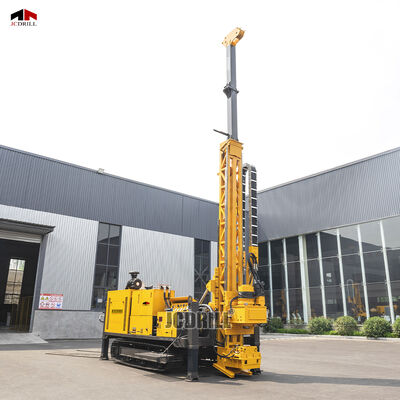

El JCD2000S está diseñado para aplicaciones de perforación de núcleos profundos y de alto par, ofreciendo una potencia y una capacidad inigualables para proyectos de exploración avanzados.y BTW perforando hasta 2500 metros, está construido para manejar condiciones geológicas extremas y perforación de larga duración con un rendimiento superior.el equipo proporciona un par de hasta 6400Nm, garantizando una perforación estable y eficiente en formaciones de alta resistencia. El mástil de una pieza que toca el suelo tiene una carrera de alimentación de 3800 mm y una capacidad de tracción de 40 toneladas,que permite una inclinación suave y confiable en el núcleo a través de inclinaciones variables de 45° a 90°.
| Especificación | Unidad | JCD2000S |
|---|---|---|
| Capacidad de perforación | ||
| Capacidad de perforación | Se aplicarán los siguientes requisitos: | |
| Profundidad de perforación | - ¿ Qué? | 1000 a 2000 y a 2500 |
| Sistema hidráulico | ||
| Presión nominal | MPA | 28 |
| Flujo nominal | L/min | 460 |
| Disposición de calor | Refrigeración por aire | |
| El motor | ||
| Marca del producto | YUCHAI | |
| Tipo de producto | El motor está equipado con una unidad de transmisión | |
| Velocidad nominal | RPM y velocidad | 2400 |
| Potencia nominal | En kW | 162 |
| Sistema de perforación | ||
| Torque de trabajo | - ¿ Por qué? | Entre 1000 y 6400 |
| Velocidad | RPM y velocidad | 1100 |
| Tipo de torre | Una pieza de contacto con el suelo | |
| Infarto de alimentación | En el caso de los | 3800 |
| Ángulo de perforación | ¿ Qué pasa? | 45 a 90 |
| Capacidad máxima. | En toneladas | 40 |
| Capacidad máxima de reducción. | En toneladas | 20 |
| Elevadores de cuerda | ||
| Capacidad de elevación | En kg | 1000/ 15000 |
| Velocidad | RPM y velocidad | 100 a 400/ 0 a 50 |
| Diámetro del cable de alambre | En el caso de los | 6/ 24 |
| Capacidad de las cuerdas | - ¿ Qué? | 2000/ 45 |
| Sistema para caminar | ||
| Tipo de operación | Manual y control remoto | |
| Velocidad de marcha | KM/h | 3.5 |
| Ángulo de escalada | ¿ Qué pasa? | 40 |
| Bomba de barro | ||
| Modelo | BW-320 | |
| Flujo | L/MIN | 0 a 320 |
| Presión | MPA | 0 a 10 |
| Generador hidráulico | ||
| Tipo de producto | Frécuencia variable sin escobillas, sin mantenimiento | |
| El poder | En kW | 11 |
| Válvula de tensión | V. | 220/ 380 |
| Peso y dimensiones | ||
| Tamaño del transporte | En el caso de los | 6293* 2210* 2762 |
| Peso | En toneladas | 12.7 |
El JCD2000S está equipado con un motor YUCHAI de 162 kW y un sistema hidráulico de alto flujo de 460L / min, que ofrece un par elevado sostenido de hasta 6400Nm para operaciones de perforación profunda y pesada.
Su carrera de alimentación de 3800 mm y su fuerza de tracción de 40 toneladas proporcionan la potencia estructural y el control necesarios para la extracción de núcleos ultraprofundos en formaciones densas, con ángulos de perforación ajustables de 45 ° a 90 °.
Un sistema de elevación de doble cuerda de 1000 kg para el manejo rápido de varillas y de 15 000 kg para el levantamiento pesado mejora la eficiencia y la seguridad operativas durante ciclos de perforación largos.
La plataforma cuenta con una bomba de barro BW-320 y un generador de 11 kW sin mantenimiento, que ofrece un lavado continuo y una energía confiable en entornos remotos.manteniendo una excelente adaptabilidad al terreno y movilidad.
Con una profundidad máxima de perforación de 2500 metros utilizando varillas BTW, JCD2000S es ideal para el descubrimiento de minerales profundos de metales como oro, cobre, litio y elementos de tierras raras.
Perfecto para investigaciones geotécnicas ultra profundas en sitios de túneles, presas hidroeléctricas, líneas de metro o minas donde las capas de roca son profundas, densas y altamente variables.
Proporciona hasta 6400 Nm de par, lo que permite una perforación efectiva en formaciones fracturadas, duras o mixtas donde las plataformas convencionales luchan.
Integrado con un generador hidráulico de 11 kW, una bomba de barro BW-320 y una elevación de 15 toneladas, la plataforma soporta una operación autosuficiente en áreas montañosas, boscosas y no desarrolladas.
El sistema de elevación de doble cuerda (1000 kg de cabrestante rápido + 15.000 kg de cabrestante pesado) garantiza la elevación eficiente de varillas largas, carcasas y herramientas pesadas en el agujero inferior,que lo hace adecuado para perforaciones de agujeros de varias etapas o perforaciones de agujeros encasillados.
P1: ¿Qué métodos de perforación soporta el JCD2000S?
R1: El JCD2000S admite la perforación del núcleo de cable de diamante utilizando varillas HTW, NTW y BTW con una profundidad máxima de 2500 metros.
P2: ¿Qué tipo de motor se utiliza en esta plataforma?
A2: Utiliza un motor diesel turboalimentado YUCHAI de 162 kW, diseñado para ofrecer un par alto y un rendimiento confiable bajo carga continua.
P3: ¿Qué tan potente es el sistema hidráulico?
A3: El sistema hidráulico funciona a una presión de 28 MPa con un caudal de 460 L/min, proporcionando una potencia constante y un control preciso incluso en formaciones profundas o duras.
P4: ¿Cuál es el par máximo y la carrera de alimentación del JCD2000S?
A4: Proporciona hasta 6400 Nm de par y cuenta con una carrera de alimentación de 3800 mm, lo que garantiza una fuerte penetración y largas carreras de núcleo en perforaciones ultraprofundas.
P5: ¿Qué tipo de sistema de elevación tiene?
A5: Cuenta con un sistema de elevación de doble cuerda:
Vínculo de alta velocidad de 1000 kg para el manejo de varillas
15,000 kg cabrestante pesado para carcasas y herramientas de gran tamaño
Con una capacidad de elevación de 2000 m y 45 m, respectivamente.
P6: ¿Qué tipo de bomba de lodo está incluida?
A6: La plataforma está equipada con una bomba de barro de alta presión BW-320, capaz de un caudal de 320 L/min y una presión de hasta 10 MPa, lo que permite un lavado eficaz a grandes profundidades.
P7: ¿Es el JCD2000S adecuado para ubicaciones remotas o fuera de la red?
R7: Sí. Incluye un generador hidráulico de frecuencia variable de 11 kW sin mantenimiento que proporciona 220V/380V de energía para herramientas de campo y sistemas auxiliares.
P8: ¿Puede operar en terrenos accidentados?
R8: Absolutamente. La plataforma tiene una velocidad de caminata de 3,5 km/h y un ángulo de subida de 40°, lo que la hace adecuada para terrenos irregulares, empinados o montañosos.
P9: ¿Cuáles son sus dimensiones y peso de transporte?
R9: Las dimensiones de transporte de la JCD2000S son de 6293 × 2210 × 2762 mm, y su peso total es de aproximadamente 12,7 toneladas.
