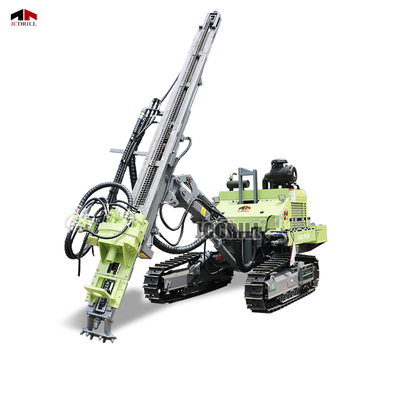

Superficie hacia abajo El agujero de rastreo montado YUCHAI Power Drilling Rig Diseño de tamaño compacto

>> Descripción de productos

Diseñado para una perforación de profundidad media con flexibilidad operativa mejorada, JC712 admite profundidades de perforación de hasta 35 metros, que atiende a una amplia gama de condiciones geológicas. Sus longitudes de varilla de perforación adaptables (2000 mm o 3000 mm) y el rango de diámetro del orificio de φ90 a 140 mm proporcionan soluciones versátiles para la construcción, perforación de pozos de agua y exploración geológica. La plataforma presenta un sistema de recolección de polvo de tipo seco de 12 núcleos, mejorando el cumplimiento ambiental y la seguridad del operador al minimizar las partículas en el aire. Combinado con la resistente interfaz de compilación y control de usuarios de la máquina, hace que JC712 sea confiable. Con un peso total de 5.3 toneladas y dimensiones de transporte compacto de 5550 × 2290 × 2600 mm, JC712 ofrece una excelente movilidad y accesibilidad del sitio. Su capacidad de escalada de 35 ° y la distancia al suelo de 450 mm permiten la operación en terreno resistente, mientras que el cabrestante opcional agrega. La plataforma ofrece un potente torque giratorio máximo de 2500n · m a velocidades variables de hasta 140 rpm, asegurando una eficiente penetración de rocas y formación de agujeros estables. El robusto sistema de alimentación de cilindro de aceite hidráulico ofrece una carrera de 3340 mm y una extensión de 900 mm con fuerza de alimentación de 15KN y capacidad de elevación de 25kn, lo que permite el manejo de la barra lisa y controlada durante la perforación. Impulsado por un motor diesel confiable Yuchai YC4A100-T20 clasificado a 70kW, JC712 equilibra la eficiencia de energía y combustible soportado por un tanque de combustible de 70 litros. Su sistema neumático requiere un compresor de aire capaz de suministrar 10-18 m³/min a 0.7-1.8MPa, adecuado para una variedad de condiciones de suministro de aire. Versatilidad para entornos exigentes. Elección para operaciones de perforación eficientes, limpias y flexibles.

>> Pareméter

>> Características

>> Sistema de control: el panel de control trasero integrado con diseño intuitivo simplifica las operaciones de perforación. El diseño centrado en el usuario garantiza un manejo cómodo y un fácil acceso a los controles centrales durante las tareas complejas.
>> Sistema de energía: equipado con un motor YC4A100-T20 de 70 kW Yuchai YC4A100-T20. Combina el flujo de aire de 10-18 m³/min y la presión de 0.7-1.8 MPa para una compatibilidad flexible con los martillos de 3 "y 4" en varias capas de roca.
>> Rotación y mecanismo de alimentación: la cabeza rotativa de doble motor ofrece hasta 2500n · m torque con un cambio de doble velocidad hidráulico liso. El sistema de alimentación de cilindro de aceite ofrece una carrera de 3340 mm y una fuerza de empuje de 15kn para una eficiencia de formación de agujeros estables.
>> Flexibilidad de perforación: admite el diámetro del orificio φ90-140 mm con varillas φ64 en longitudes de 2000 mm o 3000 mm, ofreciendo configuraciones adaptables para diferentes limitaciones de terreno y espacio.
>> movilidad y mantenimiento: el tren de rodaje resistente garantiza la capacidad de escalada de 35 ° incluso al remolcar un compresor. La estructura compacta de 5278 kg con diseño de capucha simplificado hace que el transporte y el mantenimiento sean más fáciles en sitios de trabajo desafiantes

>> aplicación

Perforación de cimientos en áreas urbanas y suburbanas
Con una profundidad de perforación de hasta 35 metros y opciones de barra flexible (φ64 × 2000/3000 mm), JC712 es ideal para trabajos de fundaciones residenciales, comerciales y municipales. El diseño compacto de la plataforma (longitud de transporte de 5.5 m) y el par potente lo hacen adecuado para trabajos de espacio limitado como anclaje de sótano o micro acumulación.

Perforación de pozos de agua en condiciones de suelo mixto
JC712 se adapta a pozos de φ90–140 mm, lo que lo convierte en una solución confiable para la perforación de pozos de agua poco profundos a medianos en formaciones de sobrecarga blanda y roca dura. Su motor diesel de 70 kW y su torque giratorio de 2500 n · M garantizan una penetración constante incluso en estratos desafiantes.

Pozos de la bomba de calor geotérmica
La compatibilidad de rotación y compresor de aire de doble velocidad (10-18 m³/min a 0.7–1.8 MPa) permiten perforación eficiente y limpia para instalaciones de bucle geotérmico. El colector de polvo de 12 núcleos de tipo seco mejora la seguridad ambiental, especialmente en las operaciones de perforación residencial.

Estabilización de pendiente y clavado del suelo
Gracias a su carrera de alimentación de 3340 mm y su capacidad de escalada de 35 °, JC712 sobresale en terreno montañoso o inestable. Es adecuado para clavos de tierra, protección de la pendiente y perforación de orificios de anclaje en proyectos de refuerzo de infraestructura como carreteras, presas y ferrocarriles.

>> Preguntas frecuentes

P1: ¿Para qué aplicaciones de perforación es la JC712 más adecuada?
A1: JC712 está diseñado para tareas de perforación de profundidad media que incluyen perforación de pozos de agua, pozos geotérmicos, acumulación de cimientos y proyectos de estabilización de pendiente.

P2: ¿Cuál es la máxima profundidad de perforación y el diámetro del orificio soportado?
A2: admite hasta 35 metros de profundidad y diámetros de orificio que van desde φ90 mm a φ140 mm, compatible con martillos DTH de 3 "o 4".

P3: ¿El equipo es adecuado para su uso en terreno montañoso o desigual?
A3: Sí, con una habilidad de escalada de 35 ° y una distancia al suelo de 450 mm, funciona bien en terrenos ásperos y sitios de trabajo desiguales.

P4: ¿Qué tipo de compresor de aire se necesita para la operación?
A4: JC712 requiere un compresor de aire que proporcione un flujo de aire de 10–18 m³/min a 0.7–1.8 MPa de trabajo.

P5: ¿La plataforma incluye un sistema de recolección de polvo?
A5: Sí, viene equipado con un colector de polvo de tipo seco de 12 núcleos para garantizar operaciones más limpias y un mejor cumplimiento ambiental.

P6: ¿Cómo se maneja la caña de perforación durante la operación?
A6: Utiliza un sistema de alimentación de cilindro de aceite con una carrera de 3340 mm y una extensión de 900 mm, que ofrece inserción y recuperación de la barra lisa.

P7: ¿Cuál es la configuración del sistema de energía?
A7: La plataforma funciona con un motor diesel de 70 kW Yuchai YC4A100-T20 con un tanque de combustible de 70 L, que ofrece un equilibrio entre la potencia y la eficiencia de combustible.

P8: ¿Se incluye un cabrestante con la plataforma?
A8: un cabrestante está disponible como una característica opcional y se puede configurar en función de las necesidades de perforación específicas.
