Datos del producto:
|
Número de modelo: | TWD210 | Profundidad de la perforación: | los 0-210m |
---|---|---|---|
Diámetro de la perforación: | 350m m | LONGITUD DE TUBO DE TALADRO: | 3M |
Uso: | Perforación del pozo de agua | METHOLD DE PERFORACIÓN: | Perforación de DTH y perforación del fango |
Velocidad de rotación: | 0-80rpm | Poder del motor: | 93Kw |
TUBO DE TALADRO: | 76/89/102m m | BOMBA DE MUD: | BW250/BW450 |
Garantía: | 1year | Motor: | Cummins |
Camión: | 4x2 | ||
Alta luz: | pozo de agua de perforación equipo,perforadora del pozo de agua |

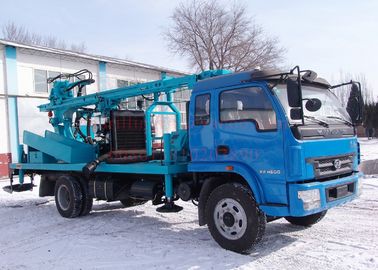

El camión ligero TWD210 montó la plataforma de perforación del pozo de agua de la perforación para la capacidad de perforación de los 200m por la perforación del aire y del fango
Uso
El camión multifuncional TWD210 montó el agua bien la plataforma de perforación es una plataforma de perforación hidráulica llena eficiente, multifuncional del pozo de agua. Es eficacia alta debido a tener un esfuerzo de torsión más grande de la placa giratoria y se utiliza principalmente para el pozo de agua en industria y la agricultura, la fundación del edificio de la defensa nacional, la exploración geológica, el pozo geotérmico y el otro funcionamiento de la fundación, es popular en el país y en el extranjero.
El camión TWD210 montó la perforación de la poder de la plataforma de perforación en todas las formaciones de las clases por la perforación del fango en martillo suave de la formación y del aire DTH en la perforación de roca, el martillo de DTH se aplica en la perforación de roca, la escoria es descargada por la presión de aire y la eficacia offstage es diez veces que la perforación rotatoria tradicional.
Las plataformas de perforación del pozo de agua profunda TWD210, en la perforación cortar o la perforación rotatoria se pueden actuar en capa unconsolidated, y la escoria se puede descargar debajo por el fango, la operación de la perforación del impacto puede también ser adoptada y la escoria se puede descargar por el aire de presión, la plataforma de perforación hidráulica del pozo de agua conveniente para las condiciones geológicas complicadas de perforación.
Características
1. La plataforma de perforación puede utilizar la perforación del martillo del aire DTH y la perforación del fango.
2. La consola de control centralizado es conveniente para cada manipulación y control. La tracción rápida y la elevación reducen el tiempo auxiliar y aumentar la eficacia del trabajo.
3. El chasis del camión adopta el chasis especial de la grúa 4X2 de la marca Sinotruck Howo y el sistema de la impulsión principal, el caso de transferencia, caja de cambios, unidad del doble-torno, bomba de fango, placa giratoria, torre de la perforación, sistema de la alimentación se pone en el chasis.
4. Es una plataforma de perforación hydraulicrotary con la circulación direccional. Se equipa de la bomba de fango BW450/5 que adopta la mezcla como el líquido que se lava y puede perforar en la arcilla, la arena y la roca si se equipa del trépano de sondeo conveniente.
5. El poder de la plataforma de perforación viene de un Cummins Engine, 93kw Cummins Engine conduce la bomba de émbolo de alta presión de la dislocación grande y es caracterizado por dinámica potente y funcionamiento estable.
6. La cabeza rotatoria, velocidad de rotación es el ajuste stepless 0-100rpm y el esfuerzo de torsión rotatorio es 5400Nm.
7. La fuerza de tracción puede ser regulada y ser controlada, que adaptan la máquina a la perforación del agujero profundo.
8. Puede poner un generador que sea conveniente a la soldadura o ilumina para el trabajo en la noche.
9. El torno principal está disponible en el aparejo así que es eficacia alta cuando el taladro del aparejo en roca del fango y en la formación de alteración por los agentes atmosféricos.
10. La impulsión principal del aparejo es hydrulic y las cuatro piernas de aterrizaje y la torre de perforación son controladas hidráulico. Transfiera el caso y el sistema del embrague de la bomba de fango es también hidráulico gestionado.
11. El torno del torno de las herramientas se utiliza para la elevación auxiliar y encajonar, fuerza principal opcional de 1.5T, longitud del torno de la cuerda del 100m.
12. Las funciones auxiliares hidráulicas son fáciles y eficientes para la extensión de la guía, oscilación del auge, elevación del auge, descarga de la guía.
13. Competitivo en precio, el bajo costo de mantiene.
1 | Geología perforada | Todas las clases | |
2 | Tipo de perforación | DTH y fango rotatorios | |
3 | Sistema y operación del taladro | Hidráulico | |
4 | Diámetro de agujero | milímetro | Φ90-Φ300 |
5 | Profundidad del agujero | m | 210 |
6 | Esfuerzo de torsión de la rotación | Nanómetro | 5400 |
7 | Velocidad de rotación | RPM | 0-100 |
8 | Diámetro del tubo de taladro | milímetro | 89.102.114 |
9 | Longitud de tubo de taladro | milímetro | 3000/4000 |
10 | Fuerza sustentadora máxima | N | 8000 |
11 | Velocidad de alimentación máxima | M/min | 18 |
12 | Movimiento de la alimentación | milímetro | 3400 |
Torno | |||
13 | Fuerza sustentadora del alzamiento | T | 0,8 |
14 | Longitud de la cuerda de alambre de acero (torno de la herramienta) | m | 100 |
Motor | |||
15 | Tipo del motor diesel | CUMMINS | |
16 | Poder de caballo clasificado | Kilovatio | 93 |
17 | Sistema eléctrico | V | 24 |
Compresor requerido | |||
18 | Tipo del compresor | Tornillo/mueble rotatorios | |
19 | Presión requerida | Mpa | 1.2-3.0 |
20 | Consumo del aire | ³ /min de m | 11-35 |
Camión | |||
21 | Fabricante | YUEJIN | |
22 | Modelo | E13N2B00098 | |
23 | Motor | YC4E140-42 | |
24 | Poder de caballo clasificado | HP | 140 |
25 | Estándar de la descarga | EU-2 | |
26 | Tipo de impulsión | 2*8 | |
27 | Max.Speed | Kilómetro por hora | 102,9 |
28 | Volante | izquierdo/derecho (opcional) | |
Bomba de fango | |||
29 | Tipo | Hydrulic | |
30 | Modelo | BW450 | |
31 | Movimiento | milímetro | 110 |
32 | Dislocación | L/min | 450 |
33 | Presión de la descarga (Mpa) | Mpa | 2-3 |
34 | Diámetro del tubo de succión | milímetro | 89 |
35 | Diámetro del tubo de descarga | milímetro | 51 |
36 | Diámetro del trazador de líneas | milímetro | 80 |
Dimensión | |||
37 | Peso neto | T | 15 |
38 | Longitud de envío | milímetro | 10600 |
39 | Anchura de envío | milímetro | 2400 |
40 | Altura de envío | milímetro | 3050 |
41 | Tamaño de trabajo (L*W*H) | milímetro | 11000*2480*2850 |
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía.
Proporcionar “un equipo y un caso, servicio sin fin, a saber después de servicio de ventas comenzamos de la confirmación de la orden, pasada para la vida laboral del equipo.
