Datos del producto:
|
NOMBRE: | Plataforma de perforación combinada del pozo de agua del camión | Profundidad de la perforación: | los 500m |
---|---|---|---|
Diámetro de la perforación: | 140-450m m | Método de la perforación: | Fango rotatorio y aire DTH |
Garantía: | 1 año | LONGITUD DE TUBO DE TALADRO: | 3M /4.5m |
Diámetro del tubo de taladro: | 89 / 102 /114/127mm | Certificación: | ISO9001 |
Voltaje: | 24V | Tipo del poder: | Diesel |
Condición: | Nuevo | Peso: | 25t |
Uso: | plataforma de perforación móvil de la plataforma de perforación del pozo de agua, pozo de perforació | Color: | Azul, amarillo |
Alta luz: | plataforma de perforación del pozo de agua 24V,Plataforma de perforación del pozo de agua de DTH |

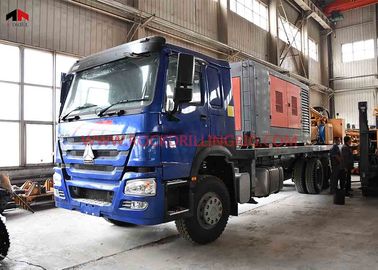

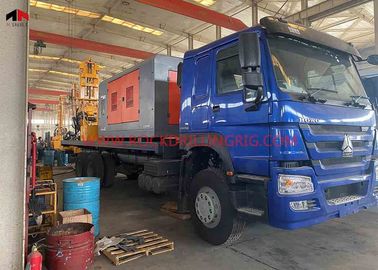

el camión resistente profundo de 500 m montó el agua bien la plataforma de perforación con el compresor de aire que era montado
Uso
HOWO de CSD500A 6 x 4 el camión de SINOTRUK montó la plataforma de perforación del pozo de agua, él se puede utilizar con el compresor de aire, bomba de fango, incluso nosotros puede apenas utilizar el método de perforación hidráulico seco.
Las plataformas de perforación no sólo se diseñan para la perforación del agua, pero también puede ser utilizada en todas las condiciones basadas en propósito de formación de poros.
Los dos pasos de girar y de empujar velocidad para encontrar el suelo y la roca diferentes, necesidad de la combinación.
El localizador modular se puede ajustar para substituir la placa de colocación según los diversos tipos de tubo de taladro y del martillo para asegurar el centro de la colocación exacta y confiable.
Las instituciones del torno facilitan la elevación del tubo y del choque de taladro, y reducen intensidad.
Características
1. La plataforma de perforación puede utilizar la perforación del martillo del aire DTH y la perforación del fango.
2. La consola de control centralizado es conveniente para cada manipulación y control. La tracción rápida y la elevación reducen al auxiliar
tiempo y aumentar la eficacia del trabajo.
3. El chasis del camión adopta el chasis especial de la grúa 6X4 de la marca SINOTRUK HOWO y del sistema de la impulsión principal, el caso de transferencia, caja de cambios,
la unidad del doble-torno, bomba de fango, placa giratoria, torre de la perforación, sistema de la alimentación se pone en el chasis.
4. Es una plataforma de perforación rotatoria hidráulica con la circulación direccional. Se equipa de la bomba de fango BW850 que adopta la mezcla como el líquido que se lava y puede perforar en la arcilla, la arena y la roca si se equipa del trépano de sondeo conveniente.
5. El poder de la plataforma de perforación viene de un Cummins Engine, 132kw Cummins Engine conduce la bomba de émbolo de alta presión de la dislocación grande y es caracterizado por dinámica potente y funcionamiento estable.
6. La cabeza rotatoria, velocidad de rotación es el ajuste stepless 0-110rpm y el esfuerzo de torsión rotatorio es 4500-11000Nm.
7. La fuerza de tracción puede ser regulada y ser controlada, que adaptan la máquina a la perforación del agujero profundo.
8. Puede poner un generador que sea conveniente a la soldadura o ilumina para el trabajo en la noche.
9. El torno principal está disponible en el aparejo así que es eficacia alta cuando el taladro del aparejo en roca del fango y en la formación de alteración por los agentes atmosféricos.
10. La impulsión principal del aparejo es hydrulic y las cuatro piernas de aterrizaje y la torre de perforación son controladas hidráulico. Transfiera el caso y el sistema del embrague de la bomba de fango es también hidráulico gestionado.
11. El compresor de aire se monta en la perforadora del ruck.
12. Competitivo en precio, el bajo costo de mantiene.
1 | Geología perforada | Todas las clases | |
2 | Tipo de perforación | DTH y fango rotatorios | |
3 | Sistema y operación del taladro | Hidráulico | |
4 | Diámetro de agujero | milímetro | Φ140-Φ450 |
5 | Profundidad del agujero | m | 500 |
6 | Esfuerzo de torsión de la rotación | Nanómetro | 1r engranaje 4500 |
2do engranaje 11000 | |||
7 | Velocidad de rotación | RPM | 0-80 1r engranaje |
0-100 2do engranaje | |||
8 | Diámetro del tubo de taladro | milímetro | 76/89/102/114 |
9 | Longitud de tubo de taladro | milímetro | 4000/4500 |
10 | Fuerza sustentadora del máximo | N | 10000 |
11 | Velocidad de alimentación máxima | m/min | 18 |
Torno | |||
12 | Fuerza sustentadora del torno principal (opcional) | T | 4 |
13 | Fuerza sustentadora del alzamiento | T | 0,8 |
14 | Longitud de la cuerda de alambre de acero (torno de la herramienta) | m | 100 |
15 | Altura de elevación del torno de la herramienta | m | 8 |
Motor | |||
16 | Tipo del motor diesel | CUMMINS | |
17 | Poder de caballo clasificado | Kilovatio | 132 |
18 | Sistema eléctrico | Voltio | 24 |
Compresor requerido | |||
19 | Tipo del compresor | Tornillo/mueble rotatorios | |
20 | Presión requerida | Mpa | 1.2-3 |
21 | Consumo del aire | ³ /min de m | 11-35 |
Camión | |||
22 | Fabricante | SINOTRUK HOWO | |
23 | Modelo | ZZ1257M5847C | |
24 | Motor | WD615.93C | |
25 | Poder de caballo clasificado | Kilovatio | 245 |
26 | Estándar de la descarga | EU-3 | |
27 | Tipo de impulsión | 6*4 | |
28 | Max.Speed | Kilómetro por hora | 102,9 |
29 | Volante | /right izquierdo (opcional) | |
Bomba de fango | |||
30 | Tipo | Hidráulico | |
31 | Modelo | BW850 | |
32 | Movimiento | milímetro | 110 |
33 | Dislocación | L/min | 850 |
34 | Presión de la descarga (Mpa) | Mpa | 2-3 |
35 | Diámetro del tubo de succión | milímetro | 89 |
36 | Diámetro del tubo de descarga | milímetro | 51 |
37 | Diámetro del trazador de líneas | milímetro | 80 |
Soldador hidráulico | |||
38 | Mnufacturer | Dynaset | |
39 | Corriente de soldadura | 60-250 | |
40 | Min.oilflow hidráulico | L/min | 42 |
41 | Nom/Max Pressure | Barra | 190/210 |
42 | Voltaje | V | 110/220VDC |
43 | Poder | Kilovatio | 102 |
44 | L*W*H | milímetro | 390*190*230 |
45 | Bomba de la espuma | Opcional | |
Generador | |||
46 | Generador | Opcional | |
Dimensión | |||
46 | Peso neto | T | 22 |
47 | Longitud de envío | milímetro | 12500 |
48 | Anchura de envío | milímetro | 2480 |
49 | Altura de envío | milímetro | 3050 |
50 | Tamaño de trabajo (L*W*H) | milímetro | 12500*2480*7147 |
En nuestro después de sistema de servicio de ventas, establecemos el sistema de control perfecto estrictamente según la serie ISO-9000, en este sistema, fecha de la tecnología y el problema solucionar la solución y las medidas preventivas serán proporcionados en para mantener proyecto, todos los recambios serán utilizados en nuevos productos del OEM con la lista de las instrucciones de instalación, el embalar, la instrucción del fabricante, la calificación y el certificado de garantía.
Proporcionar “un equipo y un caso, servicio sin fin, a saber después de servicio de ventas comenzamos de la confirmación de la orden, pasada para la vida laboral del equipo.
