Datos del producto:
|
| Geología perforada: | Todas las clases | Diámetro de agujero: | 90-325m m |
|---|---|---|---|
| Profundidad del agujero: | los 200m | Diámetro del tubo de taladro: | 76/89/102/114 |
| LONGITUD DE TUBO DE TALADRO: | 3000m m | Fuerza de Max.Lifting: | 12ton |
| Velocidad de Max.Feed: | 18m/min | ||
| Alta luz: | 200 metros del agua de plataforma de perforación montada camión,Plataforma de perforación montada camión del agua del ISO,camión de perforación bien hidráulico lleno los 200m |
||
Los 200 metros hidráulicos completos riegan la perforadora bien
El camión CSD200 montó la perforación de la poder de la plataforma de perforación en todas las formaciones de las clases por la perforación del fango en martillo suave de la formación y del aire DTH en la perforación de roca, el martillo de DTH se aplica en la perforación de roca, la escoria es descargada por la presión de aire y la eficacia offstage es diez veces que la perforación rotatoria tradicional.
Especificación
| 1 | Geología perforada | Todas las clases | |
| 2 | Tipo de perforación | DTH y fango rotatorios | |
| 3 | Sistema y operación del taladro | Hidráulico | |
| 4 | Diámetro de agujero | milímetro | Φ90-Φ325 |
| 5 | Profundidad del agujero | m | 200 |
| 6 | Esfuerzo de torsión de la rotación | Nanómetro | 4800 |
| 7 | Velocidad de rotación | RPM | 0-102 |
| 8 | Diámetro del tubo de taladro | milímetro | 76,89,102,114 |
| 9 | Longitud de tubo de taladro | milímetro | 3000 |
| 10 | Fuerza sustentadora máxima | Tonelada | 12 |
| 11 | Velocidad de alimentación máxima | M/min | 18 |
| 12 | Movimiento de la alimentación | milímetro | 3400 |
| Torno | |||
| 13 | Fuerza sustentadora del alzamiento | T | 0,8 |
| 14 | Longitud de la cuerda de alambre de acero (torno de la herramienta) | m | 100 |
| Motor | |||
| 15 | Tipo del motor diesel | Yuchai | |
| 16 | Poder de caballo clasificado | Kilovatio | 81 |
| 17 | Sistema eléctrico | V | 24 |
| Compresor requerido (opcional) | |||
| 18 | Tipo del compresor | Tornillo/mueble rotatorios | |
| 19 | Presión requerida | Mpa | 1.2-3.0 |
| 20 | Consumo del aire | ³ /min de m | 11-35 |
| Camión | |||
| 21 | Fabricante | Foton Aoling | |
| 24 | Poder de caballo clasificado | HP | 168 |
| 25 | Estándar de la descarga | EU-5 | |
| 26 | Tipo de impulsión | 4X2 | |
| 27 | Max.Speed | Kilómetro por hora | 95 |
| 28 | Volante | izquierdo/derecho (opcional) | |
| Bomba de fango | |||
| 29 | Tipo | Hydrulic | |
| 30 | Modelo | BW450 | |
| 31 | Movimiento | milímetro | 110 |
| 32 | Dislocación | L/min | 450 |
| 33 | Presión de la descarga (Mpa) | Mpa | 5 |
| 34 | Diámetro del tubo de succión | milímetro | 89 |
| 35 | Diámetro del tubo de descarga | milímetro | 51 |
| 36 | Diámetro del trazador de líneas | milímetro | 80 |
| Dimensión | |||
| 37 | Peso neto | Kilogramo | 10800 |
| 38 | Longitud de envío | milímetro | 9100 |
| 39 | Anchura de envío | milímetro | 2550 |
| 40 | Altura de envío | milímetro | 3400 |

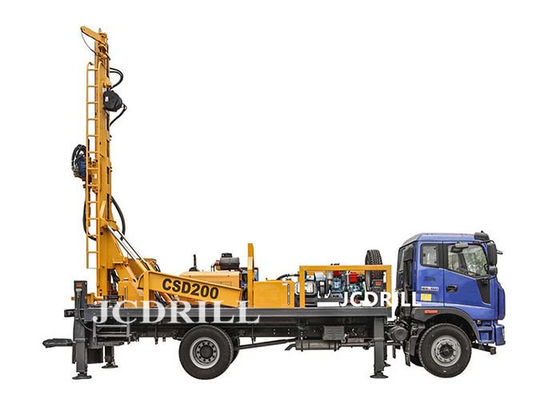

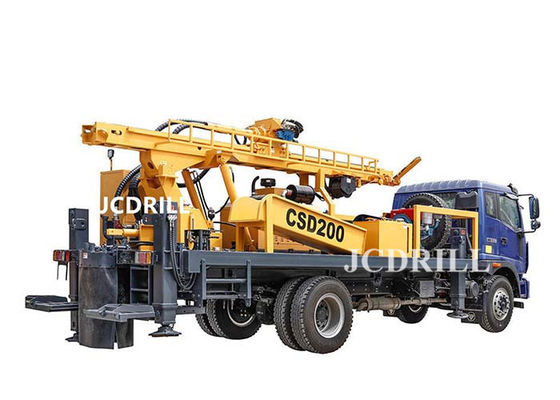

Imágenes
Características
la plataforma de perforación 1.The puede utilizar la perforación del martillo del aire DTH y la perforación del fango. la consola de control 2.Centralized es conveniente para cada manipulación y control. La tracción rápida y la elevación reducen el tiempo auxiliar y aumentar la eficacia del trabajo.
el chasis del camión 3.The adopta el 4X2 o los chasis especiales de la grúa 4x4 de la marca FOTON y del sistema de la impulsión principal, el caso de transferencia, caja de cambios, unidad del doble-torno, bomba de fango, placa giratoria, torre de la perforación, sistema de la alimentación se ponen en el chasis.
4.It es una plataforma de perforación hydraulicrotary con la circulación direccional. Se equipa de la bomba de fango BW450 que adopta la mezcla como el líquido que se lava y puede perforar en la arcilla, la arena y la roca si se equipa del trépano de sondeo conveniente.
el poder 5.The de la plataforma de perforación viene de un motor de Yuchai, el motor de 81kw Yuchai conduce la bomba de émbolo de alta presión de la dislocación grande y es caracterizado por dinámica potente y funcionamiento estable.
6.The la cabeza rotatoria, velocidad de rotación es el ajuste stepless 0-115rpm y el esfuerzo de torsión rotatorio es 4800Nm. 7.The que tira de la fuerza puede ser regulado y ser controlado, que adaptan la máquina a la perforación del agujero profundo.
8.It puede poner un generador que sea conveniente a la soldadura o ilumina para el trabajo en la noche.
el torno 9.Main está disponible en el aparejo así que es eficacia alta cuando el taladro del aparejo en roca del fango y en la formación de alteración por los agentes atmosféricos.
la impulsión principal 10.The del aparejo es hydrulic y las cuatro piernas de aterrizaje y la torre de perforación son controladas hidráulico. Transfiera el caso y el sistema del embrague de la bomba de fango es también hidráulico gestionado.
el torno del torno de las herramientas 11.The se utiliza para la elevación auxiliar y encajonar, fuerza principal opcional de 1.5T, longitud del torno de la cuerda del 100m.
las funciones auxiliares hidráulicas 12.The son fáciles y eficientes para la extensión de la guía, oscilación del auge, elevación del auge, descarga de la guía.
13.Competitive en precio, bajo costo de mantienen.
