Datos del producto:
|
Tipo: | Camión resistente | Profundidad de la perforación: | el 1500M |
---|---|---|---|
Diámetro de la perforación: | 140-450m m | Método de la perforación: | Fango rotatorio y aire DTH |
LONGITUD DE TUBO DE TALADRO: | los 6m /4.5m | Diámetro del tubo de taladro: | 102 /114/127mm |
Chasis del camión: | 8 x 4 SINOTRUK HOWO | Motor: | Cummins |
Garantía: | un año | Tipo del poder: | Diesel |
Color del camión: | blanco | Uso: | Plataforma de perforación del pozo de agua |
Peso: | 30T | ||
Alta luz: | máquina de la plataforma de perforación del pozo de agua del 1500m,pozo de agua del dth que perfora a Rig Machine,plataforma de perforación del dth del diámetro de 140m m |

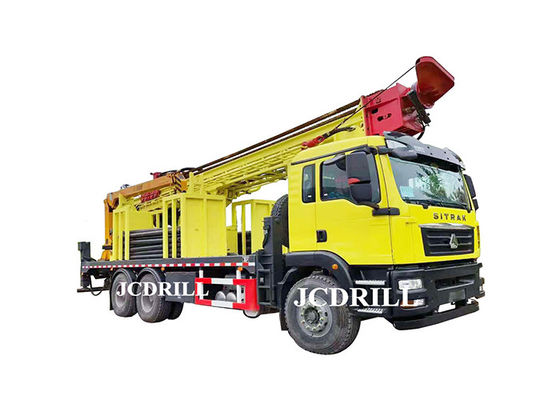

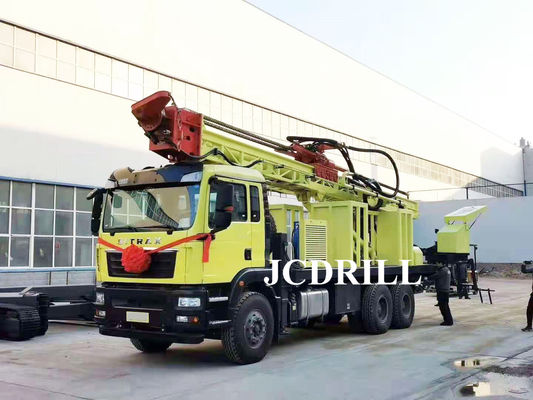

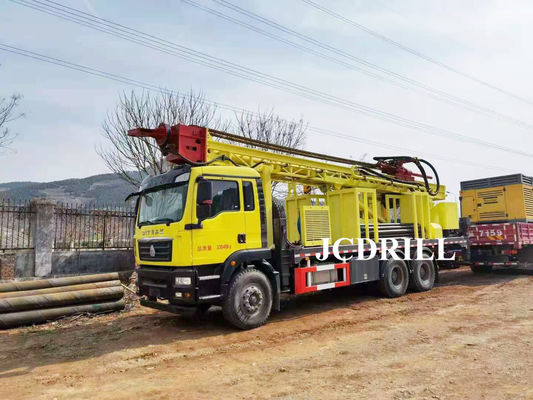

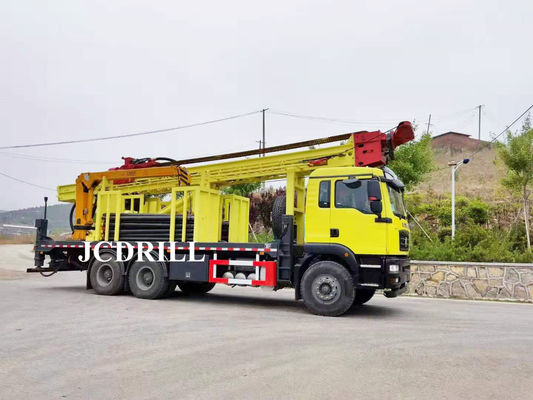

1500 metros de pozo de agua profunda que perfora la perforadora de Rig Powerful Truck Mounted Borehole
El camión multifuncional CSD1500 montó el agua bien la plataforma de perforación es una plataforma de perforación bien del hydraulicwater completo eficiente, multifuncional. Es eficacia alta debido a tener un esfuerzo de torsión más grande de la placa giratoria y mainlyused para el agua bien en industria y la agricultura, la fundación del edificio de la defensa nacional, la exploración geológica, el pozo geotérmico y el otro funcionamiento de la fundación, es popular en el país y en el extranjero.
El camión CSD1500 montó la perforación de la poder de la plataforma de perforación en todas las formaciones de las clases por la perforación del fango en martillo suave del andair DTH de la formación en la perforación de roca, martillo de DTH se aplica en la perforación de roca, escoria es descargado por el pressureand del aire que la eficacia offstage es diez veces que la perforación rotatoria tradicional.
De agua profunda CSD1500 las plataformas de perforación bien, en la perforación cortar o la perforación rotatoria se pueden actuar en unconsolidatedlayer, y la escoria se puede descargar debajo por el fango, la operación de la perforación del impacto puede también ser andslag adoptado se puede descargar por el aire de presión, la plataforma de perforación hidráulica del pozo de agua conveniente para perforar condiciones complicatedgeological.
Especificación
1 | Geología perforada | Todas las clases | |
2 | Tipo de perforación | DTH y fango rotatorios | |
3 | Sistema y operación del taladro | Hidráulico | |
4 | Diámetro de agujero | milímetro | Φ140-Φ450 |
5 | Profundidad del agujero | m | 00 |
6 | Esfuerzo de torsión de la rotación | Nanómetro | 1r engranaje 9600 |
2do engranaje 24500 | |||
7 | Velocidad de rotación | RPM | 0-80 1r engranaje |
0-110 2do engranaje | |||
8 | Diámetro del tubo de taladro | milímetro | 76/89/102/114 |
9 | Longitud de tubo de taladro | milímetro | 6000/4500 |
10 | Fuerza sustentadora del máximo | N | 12000 |
11 | Velocidad de alimentación máxima | m/min | 18 |
Torno | |||
12 | Fuerza sustentadora del torno principal (opcional) | T | 4 |
13 | Fuerza sustentadora del alzamiento | T | 2,5 |
14 | Longitud de la cuerda de alambre de acero (torno de la herramienta) | m | 100 |
15 | Altura de elevación del torno de la herramienta | m | 8 |
Motor | |||
16 | Tipo del motor diesel | CUMMINS | |
17 | Poder de caballo clasificado | Kilovatio | 132 |
18 | Sistema eléctrico | Voltio | 24 |
Compresor requerido | |||
19 | Tipo del compresor | Tornillo/mueble rotatorios | |
20 | Presión requerida | Mpa | 1.2-3 |
21 | Consumo del aire | ³ /min de m | 11-35 |
Camión | |||
22 | Fabricante | SINOTRUK HOWO | |
23 | Modelo | ZZ1257M5847C | |
24 | Motor | WD615.93C | |
25 | Poder de caballo clasificado | Kilovatio | 245 |
26 | Estándar de la descarga | EU-3 | |
27 | Tipo de impulsión | 8 * 4 | |
28 | Max.Speed | Kilómetro por hora | 102,9 |
29 | Volante | /right izquierdo (opcional) | |
Bomba de fango | |||
30 | Tipo | Hidráulico | |
31 | Modelo | BW850 | |
32 | Movimiento | milímetro | 110 |
33 | Dislocación | L/min | 850 |
34 | Presión de la descarga (Mpa) | Mpa | 2-5 |
35 | Diámetro del tubo de succión | milímetro | 89 |
36 | Diámetro del tubo de descarga | milímetro | 51 |
37 | Diámetro del trazador de líneas | milímetro | 80 |
Soldador hidráulico | |||
38 | Mnufacturer | Dynaset | |
39 | Corriente de soldadura | 60-250 | |
40 | Min.oilflow hidráulico | L/min | 42 |
41 | Nom/Max Pressure | Barra | 190/210 |
42 | Voltaje | V | 110/220VDC |
43 | Poder | Kilovatio | 102 |
44 | L*W*H | milímetro | 390*190*230 |
45 | Bomba de la espuma | Opcional | |
Generador | |||
46 | Generador | Opcional | |
Dimensión | |||
46 | Peso neto | T | 30 |
47 | Longitud de envío | milímetro | 12500 |
48 | Anchura de envío | milímetro | 2480 |
49 | Altura de envío | milímetro | 3650 |
50 | Tamaño de trabajo (L*W*H) | milímetro | 12500*2480*7147 |
Características
1. La plataforma de perforación puede utilizar la perforación del martillo del aire DTH y la perforación del fango.
la consola de control 2.Centralized es conveniente para cada manipulación y control. La tracción rápida y la elevación reducen el tiempo auxiliar y aumentar la eficacia del trabajo.
3. El chasis del camión adopta el chasis especial de la grúa 6X4 de la marca Sinotruck Howo y del sistema de la impulsión principal,
el caso de transferencia, caja de cambios, unidad del doble-torno, bomba de fango, placa giratoria, torre de la perforación, sistema de la alimentación se pone en
chasis.
4. Es una plataforma de perforación hydraulicrotary con la circulación direccional. Se equipa de la bomba de fango BW1500/12
cuál adopta la mezcla como el líquido que se lava y puede perforar en la arcilla, la arena y la roca si se equipa de conveniente
trépano de sondeo.
5. El poder de la plataforma de perforación viene de un motor de CMS, motor de 132kw CMS conduce la dislocación grande
la bomba y él de émbolo de alta presión es caracterizada por dinámica potente y funcionamiento estable.
6. La cabeza rotatoria, tiene engranaje dos, la velocidad de rotación es ajuste stepless de 0-80 and110rpm y el esfuerzo de torsión rotatorio
es 9600-24500Nm.
7. La fuerza de tracción puede ser regulada y ser controlada, que adaptan la máquina a la perforación del agujero profundo.
8. Puede poner un generador que sea conveniente a la soldadura o ilumina para el trabajo en la noche.
9. El torno principal está disponible en el aparejo así que es eficacia alta cuando el taladro del aparejo en roca del fango y en la formación theweathering.
10. La impulsión principal del aparejo es hydrulic y las cuatro piernas de aterrizaje y la torre de perforación hydrauliccontrolled. Transfiera el caso y el sistema del embrague de la bomba de fango es también hidráulico gestionado.
11. El torno del torno de las herramientas se utiliza para la fuerza principal de elevación y que encajona, opcional auxiliar de 4T, longitud del torno de la cuerda de la altura de elevación del 100m y de los 8m.
12. Las funciones auxiliares hidráulicas son fáciles y eficientes para la extensión de la guía, oscilación del auge, boomlift, descarga de la guía.
13. Competitivo en precio, el bajo costo de mantiene.
