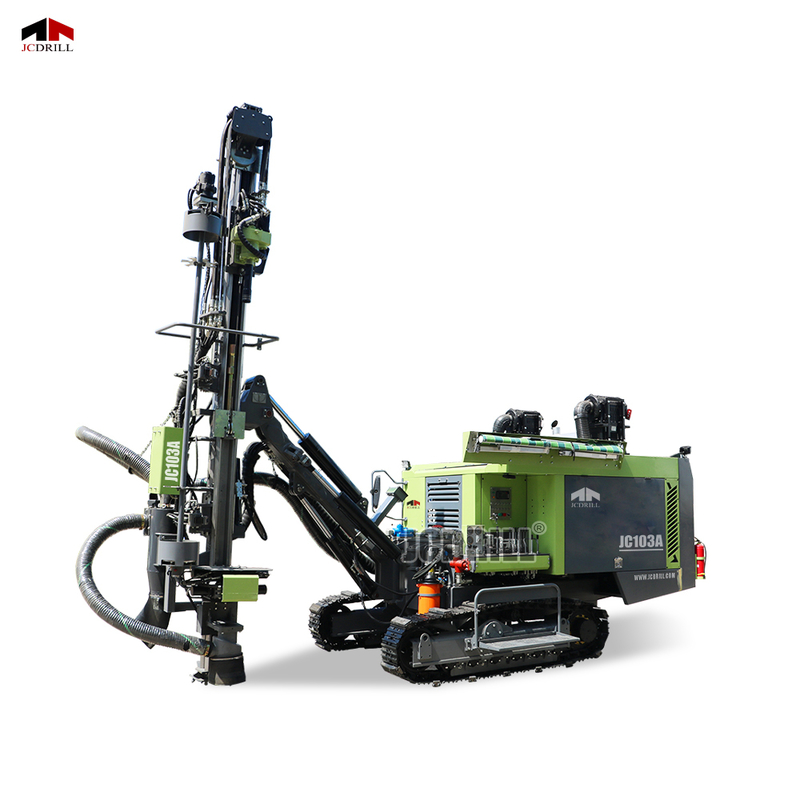

Perforadora de voladura de roca DTH de alta presión montada sobre orugas con colector de polvo

>> Descripción de los Productos

La perforadora hidráulica de fondo de pozo JC103A está diseñada para satisfacer las exigentes necesidades de la minería a cielo abierto y la perforación en canteras. El sistema de control actualizado integra una plataforma operativa humanizada, lo que permite a los operadores realizar todas las funciones principales con mayor facilidad y precisión. El sistema de manipulación de varillas totalmente automático permite la operación con una sola persona, lo que mejora significativamente la eficiencia del trabajo y reduce los costos de mano de obra. La plataforma está impulsada por un motor diésel de alto rendimiento (YUCHAI u opcional CUMMINS) junto con un sistema de bomba de aceite hidráulico. Todos los movimientos de perforación, alimentación, elevación y desplazamiento son impulsados por motores y cilindros hidráulicos, lo que garantiza un control de movimiento suave y eficiente. El motor de rotación de la serie Eaton 6K ofrece un par máximo de 1700 N·m bajo una presión de 13 MPa, lo que garantiza una potente penetración en formaciones rocosas duras. El sistema de compresor de aire de tornillo de dos etapas (15 m³/min, 18 bar) proporciona un flujo de aire fuerte y eficiente para la perforación de agujeros profundos. Un sistema de colector de polvo de 14 núcleos con un área de filtración de 14 m² maneja eficazmente el polvo generado durante la operación. Los filtros de aire de dos etapas brindan protección adicional en entornos mineros con mucho polvo.

>> Parámetros

>> Características

>> Sistema Operativo: Plataforma de control integrada humanizada, simple e intuitiva, reduce la fatiga del operador y mejora la eficiencia.
>> Sistema Eléctrico: Componentes importados con clasificación IP56, a prueba de polvo e impermeables para un funcionamiento fiable en entornos hostiles.
>> Manipulación de Varillas: Carga/descarga de varillas totalmente automática, lo que permite una operación rápida y sencilla con una sola persona.
>> Viga de Alimentación: Diseño ligero de aleación de aluminio para una perforación estable y eficiente.
>> Filtración de Aire: El filtro de dos etapas garantiza la entrada de aire limpio, protegiendo el rendimiento del motor.
>> Compresor de Aire: Compresor de tornillo de dos etapas, alta eficiencia con suministro de aire de 15 m³/min a 18 bar.
>> Motor de Rotación: Serie Eaton 6K, ofrece un par de 1700 N·m para un rendimiento de perforación estable.
>> Recolección de Polvo: El sistema de filtración de área grande reduce eficazmente el polvo durante la perforación.

>> Mantenimiento: El espacio de mantenimiento extra grande simplifica el reemplazo de piezas de desgaste y reduce el tiempo de inactividad.

>> Aplicación

Operaciones de Minería a Cielo Abierto
La JC103A sobresale en la perforación en minas a cielo abierto con su motor Eaton 6K de alto par y su potente compresor de aire de dos etapas, lo que garantiza la perforación profunda y eficiente de barrenos en formaciones rocosas duras.

Extracción de Piedra de Cantera
Ideal para canteras de granito, piedra caliza y mármol, esta plataforma ofrece una alta productividad y un menor costo de mano de obra con su sistema de manipulación de varillas totalmente automático y su plataforma de control humanizada.

>> Preguntas Frecuentes

P1: ¿Para qué tipo de proyectos de perforación es adecuada la JC103A?
A1: La JC103A está diseñada para minería a cielo abierto, perforación en canteras, voladuras de infraestructura y otras aplicaciones de perforación de agujeros profundos de alta eficiencia en entornos de roca dura.

P2: ¿Qué tan profundo puede perforar la JC103A?
A2: La plataforma admite profundidades de perforación de hasta 21 metros con diámetros de agujero que van desde φ90 a φ115 mm.

P3: ¿Puede una persona operar esta plataforma de perforación?
A3: Sí. Gracias a su sistema de manipulación de varillas totalmente automático y su estación de control centralizada, un solo operador puede completar todas las operaciones de perforación de forma segura y eficiente.

P4: ¿Qué opciones de motor están disponibles?
A4: La configuración estándar incluye un motor diésel YUCHAI de 176kW. Un motor CUMMINS es opcional según los requisitos del cliente.

P5: ¿Cómo se gestiona el polvo durante la operación?
A5: La JC103A está equipada con un colector de polvo Xuanhua de 14 núcleos con un área de filtración de 14 m², lo que reduce eficazmente el polvo durante la perforación. También cuenta con filtración de aire de dos etapas para la protección del motor.

P6: ¿Qué tipo de compresor de aire requiere la JC103A?
A6: Funciona con un compresor de aire de tornillo de dos etapas que suministra un flujo de aire de 15 m³/min a una presión de 18 bar para un rendimiento óptimo en el fondo del pozo.

P7: ¿Es la máquina adecuada para entornos polvorientos o lluviosos?
A7: Sí. El sistema eléctrico utiliza componentes importados con clasificación IP56 que son a prueba de polvo e impermeables, lo que garantiza un funcionamiento seguro en condiciones de campo adversas.

P8: ¿Cuántas varillas de perforación puede almacenar a bordo?
A8: La plataforma puede almacenar 6+1 varillas de 3 metros cada una, lo que minimiza el tiempo de inactividad causado por los frecuentes reemplazos de varillas.
