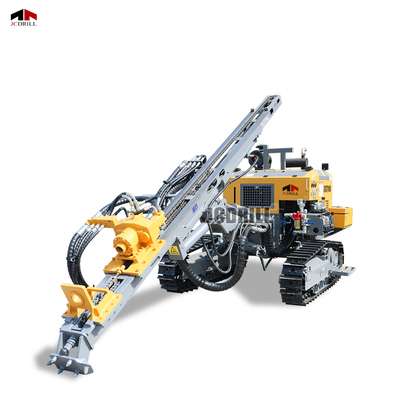

Perforadora neumática DTH de tamaño compacto con motor dual, perforadora montada sobre orugas, totalmente hidráulica

>> Descripción de productos

JC710 ofrece una combinación equilibrada de diseño compacto, transmisión de potencia eficiente y rendimiento de formación de agujeros estables. Es particularmente adecuado para aplicaciones como el anclaje de la pendiente, los pozos geotérmicos y los proyectos de la Fundación Urbana donde el espacio es limitado y la flexibilidad es esencial. JC710 admite profundidades de perforación de hasta 30 m con un rango de diámetro del orificio de φ90-152 mm, ideal para penetración de roca dura poco profunda. El sistema emplea una varilla de taladro φ64 mm × 3000 mm y acomoda a los martillos DTH de 3 "y 4", lo que permite una configuración flexible para diferentes condiciones geológicas. El sistema de rotación ofrece un torque máximo de 2400n · my velocidades ajustables de hasta 150 rpm, asegurando la rotación estable a través de varios estratos. El mecanismo de alimentación funciona con un sólido cilindro de aceite hidráulico, con una carrera de 3340 mm y una extensión de 900 mm, que produce a 15kn de fuerza de alimentación y 25kn de capacidad de elevación que permite que la plataforma mantenga el control en las formaciones fracturadas de rocas y grava.
Rango de agujeros: 90-115 mm
Profundidad del agujero: 30m
78kW Yuchai Motor
Equipado con un motor diesel Yuchai YCD4T22T-105A con una potencia de 78kW, JC710 asegura una salida confiable mientras se mantiene la eficiencia de combustible con su tanque de 70L. La plataforma funciona de manera efectiva con compresores de aire que entregan 9-15m³/min a 0.8-1.6mpa, lo que lo hace compatible con sistemas de aire de presión baja a mediana comunes. Con un peso total de solo 4.6 toneladas y una dimensión de transporte de 5550 × 2050 × 2600 mm, JC710 ofrece una excelente capacidad de transporte. Su capacidad de escalada de 35 ° y la distancia al suelo de 450 mm proporcionan un rendimiento todoterreno superior, especialmente en sitios de trabajo resistentes o inclinados. La integración opcional del cabrestante y el diseño de control intuitivo mejoran su flexibilidad operativa.

>> Pareméter

>> Características

>> Sistema de control: la estación de operador montada en la parte trasera ofrece diseño intuitivo y control centralizado para una operación de campo eficiente. La interfaz simplificada mejora la precisión y reduce la fatiga del operador en sesiones de trabajo largas.
>> Suministro de motor y aire: alimentado por un motor diesel Yuchai de 78 kW (modelo YCD4T22T-105A), coincidente con una demanda de aire de 9-15 m³/min y presión de hasta 1.6MPa, adecuada para perforación DTH de profundidad media en varios terrenos.
>> Unidad de perforación y rotación: ofrece hasta 2400 N · M torque y velocidad rotativa de 0-150 rpm. Diseñado para martillos de 3 "y 4", el sistema garantiza una perforación suave y confiable en diámetros de orificio de φ90-152 mm.
>> Mecanismo de alimentación: la alimentación con cilindro de aceite con trazo de 3340 mm y el empuje de 15kn ofrece penetración estable, mientras que la fuerza de elevación de 25KN mejora la eficiencia del manejo de la barra. El diseño de alimentación compacta admite un reposicionamiento rápido en espacios estrechos.
>> movilidad y estructura: el marco compacto, el peso total de 4636 kg y la distancia al suelo de 450 mm aseguran un excelente rendimiento todoterreno. El chasis montado en el rastreador permite la escalada de 35 °, lo que lo hace ideal para el anclaje de la pendiente y las condiciones resistentes.

>> aplicación

Paredes de anclaje y retención de pendiente:
El chasis rastreador, la graduación de 35 ° y la distancia al suelo de 450 mm hacen que JC710 sea un alto desempeño en superficies empinadas o desiguales.

Urban Foundation & Micropile Work:
Su tamaño compacto (solo 4.6 t) y 78 kW motor proporcionan una formación de agujeros eficiente en sitios de construcción ajustados, garajes subterráneos o proyectos de modernización de edificios.

Pozos geotérmicos y residenciales poco profundos:
La capacidad de la plataforma para manejar los martillos y los compresores de aire de 3 "y 4" de 9 a 15 m³/min lo hace adecuado para perforación de bomba de calor de bajo ruido de baja emisión en áreas pobladas.

>> Preguntas frecuentes

P1: ¿Cuál es la profundidad de perforación máxima y el diámetro de JC710?
A1: JC710 puede perforar hasta 30 metros de profundidad con diámetros de pozo que van desde φ90 a 152 mm. Es compatible con los martillos DTH de 3 "y 4".

P2: ¿JC710 es adecuado para terreno inclinado o montañoso?
A2: Sí. Con una capacidad de escalada de 35 °, chasis de rastreador y distancia al suelo de 450 mm, JC710 funciona bien en sitios de trabajo resistentes o inclinados.

P3: ¿Qué compresor de aire se requiere para JC710?
A3: La plataforma funciona con compresores que suministran 9–15 m³/min a 0.8–1.6 MPa, lo que soporta aplicaciones DTH de baja presión a mediana.

P4: ¿Cómo se transporta y operan JC710 en áreas urbanas?
A4: Pesar solo 4636 kg y medir 5550 × 2050 × 2600 mm, JC710 es lo suficientemente compacto para el transporte contenedorizado y las carreteras urbanas estrechas.

P5: ¿Se puede usar JC710 para la perforación geotérmica?
A5: Absolutamente. JC710 es adecuado para la perforación geotérmica poco profunda, que ofrece una operación tranquila y eficiente en combustible con un motor Yuchai de 78 kW.
