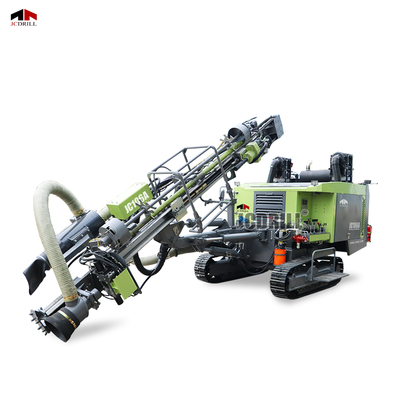

Perforadora DTH sobre orugas con motor diésel JCDRILL con compresor integrado para voladura de rocas

>> Descripción de productos

Como una plataforma de perforación versátil y eficiente de los agujeros, JC106A está diseñado para aplicaciones de conducción de roca de profundidad media baja. La plataforma presenta una plataforma de operación fácil de usar y un rendimiento mejorado tanto en la fuerza de perforación como en la estabilidad estructural. Con una profundidad de perforación de hasta 21m y soporte para diámetros de orificio de φ90-152 mm, se destaca en proyectos de minería e ingeniería. El sistema de rotación es impulsado por un motor hidráulico de la serie Eaton 6K, que entrega hasta 3500n · m torque con velocidades variables suaves de 0-120 rpm. Un sistema de alimentación de cilindro hidráulico de cuerda de alambre proporciona avance y retracción estables, con fuerza de alimentación máxima de 12kn, fuerza de extracción de 18kn, una carrera de 3400 mm y una extensión de 1100 mm en un haz de alimentación de aleación de aluminio liviano pero rígido. La potencia proviene de un motor diesel Yuchai de 206kw, perfectamente coincidente con un sistema de aire de compresión de dos etapas que suministra 15 o 18 m³/min a una presión de trabajo de 20-22 bar. La plataforma integra un colector de polvo Xuanhua de 14 núcleos y componentes eléctricos importados con clasificación IP56 para una confiabilidad superior impermeable y a prueba de polvo. Almacenamiento de varillas integrado (configuración de 6+1 para varillas 3M), un peso total de 10.5t y velocidades de trames de hasta 3 km/h combinan portabilidad con robustez. Una estructura compacta, un marco de alimentación reforzado y las válvulas de control selladas de Qiangtian minimizan el tiempo de inactividad y los costos de mantenimiento JC106A una solución profesional rentable para sus necesidades de perforación.

>> Pareméter

>> Características

>> Sistema operativo: la plataforma de control integrada en la parte trasera permite una fácil observación y control centralizado. El sistema neumático es compatible con el tranfa segura de una mano. La válvula de control qiangtiana asegura confiable
operación.
>> Sistema de energía: equipado con un motor Yuchai de 206 kW. Coincide con el compresor de dos etapas con un flujo de aire de 18 m³/min y una presión de 22 bares para una perforación DTH eficiente.
>> Sistema hidráulico: Eaton 6K Motor ofrece 3500 N · M Torque. Sistema de alimentación de cilindro de alambre+ cilindro de alambre asegura un alimento estable y potente con fuerza de extracción de 18 kN.
>> Sistema de viaje: chasis montado en el rastreador con accionamiento de doble velocidad (hasta 3 km/h), movimiento estable en terreno complejo.
>> Sistema de perforación: admite agujeros φ90-152 mm con un martillo de 4 ". Automático 6+1 almacenamiento de varillas (3M × φ64 o φ76) simplifica el manejo de la barra.
>> Control de polvo: el colector de polvo Xuanhua de 14 núcleos y los componentes eléctricos importados con clasificación IP56 proporcionan un fuerte polvo y protección del agua.

>> aplicación

Exploración minera y explosión de pozo abierto
JC106A está diseñado para perforación de blasthole de profundidad a mediana en aplicaciones mineras. El torque de 3500 n · m, el motor diesel de 206 kW y la presión de aire de 22 bares ofrecen penetración confiable en formaciones de roca dura.

Cantera y producción agregada
Ideal para canteras de piedra caliza, granito y arenisca, la compatibilidad de diámetro de agujero amplio de JC106A (φ90–152 mm) y la compatibilidad de 4 "de martillo permiten un funcionamiento flexible en estratos variados.

Sitios de trabajo remotos o duros
El sistema eléctrico IP56 y el colector de polvo de 14 núcleos proporcionan una operación confiable en entornos polvorientos, húmedos o resistentes, reduciendo el desgaste y la protección de los sistemas internos.

>> Preguntas frecuentes

P1: ¿Cuáles son las aplicaciones típicas de JC106A?
A1: JC106A es adecuado para minería de bono abierto, perforación de canteras, bases de infraestructura, agujeros de voladura y proyectos de ingeniería civil que requieren perforación superficial a mediana.

P2: ¿Qué profundidad de perforación y diámetro del agujero admite?
A2: perfora hasta 21 metros de profundidad con un rango de diámetro del orificio de φ90 a 152 mm, compatible con un martillo DTH de 4 pulgadas.

P3: ¿Es adecuado para formaciones de rocas duras?
A3: Sí. JC106A presenta un potente motor de rotación Eaton 6K con 3500 N · M Torque y una presión de aire de hasta 22 bares, lo que permite una perforación eficiente en condiciones de roca dura.

P4: ¿Cuántas varillas de perforación puede transportar la máquina?
A4: La plataforma admite varillas de perforación de 6+1, cada una de 3 metros de largo, con configuraciones opcionales para varillas φ64 o φ76 mm.

P5: ¿Puede ser operado por una sola persona?
A5: Sí. La plataforma de control trasero integrada y el sistema de almacenamiento de varillas automático hacen que el uso de un solo operador sea seguro y eficiente.

P6: ¿Qué tipo de motor y compresor usa?
A6: JC106A funciona con un motor diesel Yuchai de 206 kW. Coincide con un compresor de aire de tornillo de dos etapas que suministra 15–18 m³/min a una presión de trabajo de 20–22 bar.

P7: ¿Qué medidas están en su lugar para el polvo y la protección impermeable?
A7: La máquina incluye un colector de polvo Xuanhua de 14 núcleos para supresión del polvo y componentes eléctricos importados con clasificación IP56 para resistencia superior al agua y el polvo.

P8: ¿Qué tan móvil es esta plataforma en el sitio?
A8: JC106A está montado en un chasis de rastreador con movilidad de doble velocidad (1.5–3 km/h), lo que le permite navegar por terreno áspero de manera eficiente.
