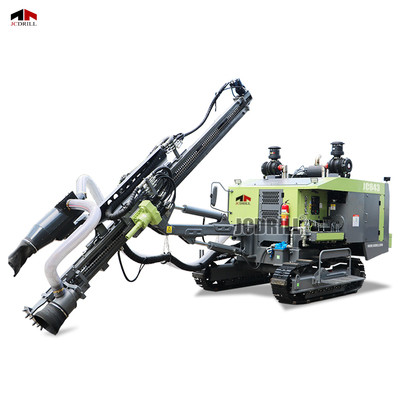

Compresor de aire de sistema giratorio de primera calidad integrado en el agujero de la roca, perforador de superficie de agujero con colector de polvo

>> Descripción de productos

JC843 está diseñado para perforación de precisión en proyectos de profundidad media, combinando una potencia robusta con tecnología de alimentación avanzada para lograr una formación de agujeros estable y eficiente. Diseñado para profundidades de perforación de hasta 21 metros y diámetros de orificio entre φ90 y 115 mm, es ideal para aplicaciones que requieren un rendimiento constante en condiciones de roca moderada. El sistema de rotación de la plataforma presenta un motor Eaton 2K Series que entrega hasta 2200n · m torque y velocidades variables de 0 a 100 rpm, proporcionando dinámicas de perforación controlada. Su sistema de alimentación utiliza un mecanismo de cadena impulsado por el motor que garantiza un movimiento de alimentación suave y confiable con una carrera de 3400 mm y una extensión de 1100 mm, capaz de aplicar una fuerza de alimentación máxima de 12kn y una velocidad de alimentación hasta 1 m/s. Impulsado por un motor diesel Yuchai de 162kW de alta salida, JC843 integra un sistema de aire de compresión de dos etapas que ofrece 15 m³/min a una presión de trabajo de 1.8MPa, optimizando la energía neumática para la eficiencia del martillo de los agujeros. El haz de alimentación de acero de alta resistencia de la plataforma y la construcción de marco duradero mejoran la estabilidad operativa y la longevidad bajo cargas de trabajo pesadas. Con un peso de 9.5 toneladas y medir 8400 × 2300 × 2400 mm, la plataforma equilibra la potencia sustancial con un tamaño de transporte manejable. Con velocidades de trama de 3 km/h (rápido) y 1.5 km/h (lento), JC843 se adapta bien a las demandas de movilidad del sitio. El colector de polvo de tipo seco de 12 núcleos mejora la calidad del aire y la conveniencia de mantenimiento del aire.

>> Pareméter

>> Características

>> Sistema de control: la consola de control montada en la parte trasera integra perforación, trames y monitoreo del sistema en un panel centralizado. Equipado con instrumentación inteligente para diagnósticos en tiempo real, alertas de fallas y comentarios operativos, lo que aumenta la seguridad y la eficiencia del flujo de trabajo.

>> Sistema de energía y aire: conducido por un motor diesel turboalimentado de 162 kW Yuchai para un rendimiento confiable y eficiente en combustible. Emparejado con un sistema de compresor de dos etapas que ofrece 15 m³/min a 1.8 MPa, lo que garantiza una producción constante de alta presión para operaciones DTH exigentes.

>> Unidad de rotación y alimentación: Eaton 2K Series Motor ofrece hasta 2200 N · M Torque con un rango de velocidad sin paso de 0 a 100 rpm. La cabeza rotativa múltiple se adapta a variadas condiciones geológicas. El sistema de alimentación impulsado por la cadena proporciona una carrera de 3400 mm y una extensión de 1100 mm para una fuerza de empuje y pulsación fuerte y estable.

>> Estructura de perforación: Compatible con varillas de perforación φ64 × 3000 mm y martillos DTH de 3 ", soportando perforos de φ90–115 mm a profundidades de 21 m. El haz de alimentación de acero de alta resistencia reforzado minimiza la vibración y garantiza la durabilidad a largo plazo en entornos irregulares.

>> Control de movilidad y polvo: equipado con un chasis de rastreador para adaptabilidad robusta del sitio y trames de doble velocidad (rápido: 3 km/h, lento: 1.5 km/h). El colector de polvo de tipo seco integrado de 12 núcleos garantiza una filtración de partículas efectiva, soportando aire más limpio y operación más segura en sitios de perforación urbanos o cerrados.

>> aplicación

Rig JC843 DTH Crawler Drilling Rig para proyectos de perforación de rocas medianas profundas

JC843 está diseñado para una perforación de precisión en formaciones de rocas de profundidad media, ideal para la minería de superficie, volantes de cantera, exploración geotérmica y proyectos de la Fundación de Infraestructura Municipal. Con una profundidad de perforación de hasta 21 metros y diámetro del agujero de φ90 a 115 mm, es adecuado para aplicaciones que requieren movilidad y estabilidad en terrenos complejos.

Gracias a su motor diesel Yuchai de 162kW y un compresor de aire de dos etapas de 15m³/min @ 1.8MPA, JC843 ofrece un rendimiento constante para la perforación de baja (DTH), incluso en capas de rocas duras o fracturadas.

El motor rotativo de la serie Eaton 2K proporciona un par 2200 N · m con velocidades variables de 0 a 100 rpm, adaptándose a condiciones geológicas variables. El sistema de alimentación impulsado por la cadena y el haz de alimentación de acero de alta resistencia aseguran una formación de agujero eficiente y precisa con vibración mínima.

JC843 se implementa comúnmente en:

Operaciones mineras subterráneas y de pozo abierto

Anclaje hidroeléctrico y estabilización de la pendiente

Preparación de los agujeros de voladura en sitios de construcción

Perforación geológica e hidrológica

Perforación de pozos de agua de roca dura

Su sistema de rastreadores de doble velocidad y su colector de polvo de tipo seco integrado lo convierten en una solución ideal para zonas de construcción urbana, áreas ambientalmente sensibles y sitios de perforación remota donde la confiabilidad, el control del polvo y la energía son críticos.

>> Preguntas frecuentes

P1: ¿Cuál es la profundidad de perforación máxima y el diámetro para JC843?
R: JC843 admite profundidades de perforación de hasta 21 metros con diámetros de orificio que van desde φ90 a φ115 mm, usando varillas de perforación φ64 × 3000 mm y un martillo DTH de 3 pulgadas.

P2: ¿Qué tipo de motor y compresor usa JC843?
R: funciona con un motor diesel turboalimentado de Yuchai de 162kW y presenta un compresor de aire de dos etapas que ofrece 15 m³/min a 1.8 MPa, adecuado para perforación DTH de alta presión continua.

P3: ¿JC843 es adecuado para condiciones de roca dura?
R: Sí, JC843 está diseñado para formaciones de roca media a dura, equipado con un motor rotativo Eaton 2K de alto torque (2200 N · m) y velocidad variable (0–100 rpm), ideal para roca con alta resistencia a la compresión.

P4: ¿Cómo se configura el sistema de alimentación?
R: Utiliza un mecanismo de alimentación impulsado por la cadena con una carrera de 3400 mm y una extensión de alimentación de 1100 mm, capaz de administrar una fuerza de alimentación de hasta 12 kN, asegurando operaciones de empuje estables y eficientes.

P5: ¿Cuál es la velocidad de transmisión y cómo es la plataforma móvil?
R: JC843 está montado en un chasis de rastreador con movilidad de doble velocidad: 3 km/h (rápido) y 1.5 km/h (lento), lo que permite un reposicionamiento confiable en varios terrenos.

P6: ¿Tiene funciones de control de polvo?
R: Sí, está equipado con un sistema de colector de polvo de tipo seco de 12 núcleos que minimiza las partículas en el aire y cumple con los estándares ambientales del sitio de trabajo urbano o cerrado.

P7: ¿Para qué tipo de proyectos se usa JC843 comúnmente?
R: JC843 se usa ampliamente en la explosión de la cantera, el anclaje de la base, las operaciones mineras, la perforación de pozos de agua y la exploración geotérmica, especialmente donde se requieren profundidad de perforación media y alta presión de aire.
